LTV-357T-B

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 SOP-4 贴片安装,黏合安装 3.85mm*4.4mm*2mm
供应商型号: 31M-LTV-357T-B
供应商: 云汉优选
标准整包数: 5

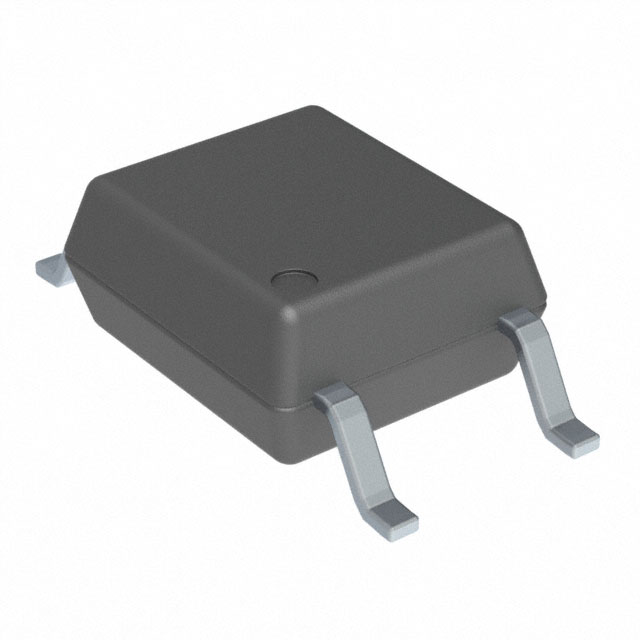

LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LTV-357T-B

LTV-357T-B概述

    LTV-357T 系列光电耦合器技术手册

    产品简介


    LTV-357T 系列光电耦合器是 LITE-ON 技术公司推出的一款高可靠性、小体积的光电耦合器产品。这种光电耦合器主要用于实现电路中的信号隔离和转换,广泛应用于混合基板需要高密度安装的场合、可编程控制器等领域。

    技术参数


    以下是 LTV-357T 系列光电耦合器的关键技术参数:
    - 输入端:
    - 前向电流(IF):最大值 50 mA
    - 反向电压(VR):最大值 6 V
    - 功耗(P):最大值 70 mW

    - 输出端:
    - 集电极-发射极电压(VCEO):最大值 35 V
    - 发射极-集电极电压(VECO):最大值 6 V
    - 集电极电流(IC):最大值 50 mA
    - 集电极功耗(PC):最大值 150 mW
    - 总功耗(Ptot):最大值 170 mW
    - 隔离电压(Viso):最小值 3,750 Vrms
    - 饱和电压(VCE(sat)):最大值 0.2 V
    - 电流传输比(CTR):最小值 50%,典型值 100%
    - 工作环境:
    - 操作温度(Topr):-55°C 到 +110°C
    - 存储温度(Tstg):-55°C 到 +150°C
    - 焊接温度(Tsol):最大值 260°C
    - 结温(Tj):最大值 125°C

    产品特点和优势


    LTV-357T 系列光电耦合器具有以下几个显著的特点和优势:
    - 电流传输比:最小值为 50%,这使得它在多种应用中具备高度可靠性和效率。
    - 高隔离电压:3,750 Vrms 的隔离电压确保了出色的电气隔离性能,防止信号间的干扰。
    - 高工作电压:最高可达 35V 的工作电压,使它能够满足更广泛的电气需求。
    - 小型化设计:体积比传统 DIP 类型减少了 30%,适合空间有限的应用场合。
    - 安全认证:已通过 UL、CSA、FIMKO、NEMKO、DEMKO、SEMKO 和 VDE 等多项安全认证,适用于要求高安全性的场合。

    应用案例和使用建议


    LTV-357T 系列光电耦合器广泛应用于混合基板需要高密度安装的场合,如混合电路板、可编程控制器等。对于某些特定应用,建议与销售代表进行详细讨论以确保最佳匹配。
    使用建议:
    - 在高密度安装时,确保电路设计合理,避免信号干扰。
    - 在高温环境下使用时,注意散热,避免过热导致损坏。

    兼容性和支持


    LTV-357T 系列光电耦合器与其他标准电子元器件兼容,可以在现有的电子系统中无缝集成。厂商提供全方位的支持服务,包括技术咨询、售后维护等。

    常见问题与解决方案


    1. 问题:光电耦合器无法正常工作。
    - 解决方案:检查输入电流是否达到规定的范围,确认是否有良好的电气连接。
    2. 问题:电路出现异常信号干扰。
    - 解决方案:检查隔离电压是否达到标准,确认隔离措施是否到位。
    3. 问题:焊接过程中出现不良焊点。
    - 解决方案:参考焊锡温度曲线,按照推荐的焊接条件进行操作。

    总结和推荐


    LTV-357T 系列光电耦合器凭借其高可靠性、小体积和出色的安全认证,在众多应用中表现卓越。特别适合于对电气隔离有严格要求且空间受限的应用场合。总体而言,强烈推荐该产品用于需要高性能光电耦合器的应用环境中。

LTV-357T-B参数

参数
数据速率 -
通道数量 1
长*宽*高 3.85mm*4.4mm*2mm
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTV-357T-B数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 LTV-357T-B LTV-357T-B数据手册

LTV-357T-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.435
50+ ¥ 0.346
100+ ¥ 0.3102
500+ ¥ 0.275
1000+ ¥ 0.27
3000+ ¥ 0.25
6000+ ¥ 0.245
库存: 36670
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 2.17
直接购买
加入购物车
