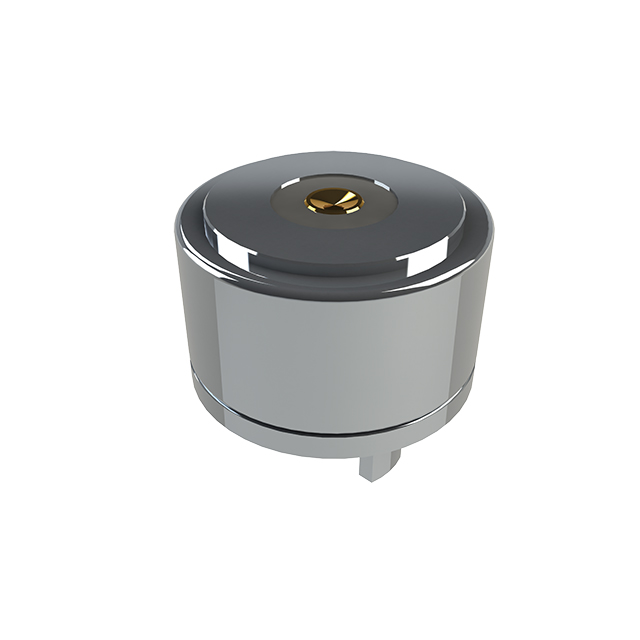

686Q02212001C1E

产品分类: 矩形连接器 - 弹簧式
厂牌: EDAC
产品描述: Mating Target 1 2 127nm 金 通孔安装
供应商型号: 587-686Q02212001C1E
供应商: Mouser
标准整包数: 1
EDAC 矩形连接器 - 弹簧式 686Q02212001C1E

686Q02212001C1E概述

    电子元器件产品技术手册解析
    本文将深入探讨一款磁弹簧加载连接器的技术手册,通过详细的技术参数、产品特点、应用案例及常见问题解答来帮助您更好地了解这款电子元器件。

    1. 产品简介


    这款电子元器件是一款磁弹簧加载连接器(Magnetic Spring Loaded Connector),主要用于高精度电子设备中。它的主要功能是提供可靠的电气连接,确保在复杂环境中仍能保持稳定的性能。该产品广泛应用于通信设备、工业自动化、医疗设备及消费电子等领域。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 材质 | 接触件:H59黄铜,金闪镀镍底层;外壳:PA46黑树脂,磁铁:N522 |
    | 额定电压 | 12V |
    | 额定电流 | 2A |
    | 绝缘电阻 | 100 MΩ最小值 |
    | 耐压测试 | 100V,60Hz |
    | 接触电阻 | 30 mΩ最大值(测试前);60 mΩ最大值(测试后) |
    | 工作行程 | 1.1mm(每个接触点) |
    | 力度 | 80gf±20gf |
    | 机械寿命 | 10,000次循环最小 |
    | 工作温度范围 | -30℃ ~ +85℃ |
    | 磁感应强度 | 2400±200Gs |
    | 盐雾试验 | 48小时,合格 |
    | 焊接工艺 | 推荐选择性焊接或手工焊接 |

    3. 产品特点和优势


    这款磁弹簧加载连接器具有以下显著特点和优势:
    - 高可靠性:采用优质材料,能够承受频繁插拔且保持长期稳定性。
    - 宽温度适应性:可在极端环境下正常工作,适用于多种应用场景。
    - 强磁性设计:高磁感应强度保证了即使在高强度磁场中也能可靠工作。
    - 长使用寿命:机械寿命高达10,000次,适合长期使用。
    - 环保认证:符合欧盟RoHS标准,绿色环保。

    4. 应用案例和使用建议


    - 应用案例:用于医疗设备如心电图机中,确保信号传输稳定。
    - 使用建议:避免高温环境或强烈震动区域,以延长其使用寿命。对于焊接操作,建议选择性焊接或手工焊接以防止因高温导致磁力下降。

    5. 兼容性和支持


    该连接器与其他特定型号的电子元器件(如685Q02212011C1E)兼容。厂商提供技术支持和服务保障,包括产品咨询、故障排查及维修服务。

    6. 常见问题与解决方案


    - 问题1:磁力下降怎么办?
    - 解决办法:检查是否采用正确焊接方法,如有必要更换磁铁组件。

    - 问题2:接触电阻异常大?
    - 解决办法:确认是否过热损坏,重新焊接或更换新的连接器。

    7. 总结和推荐


    综上所述,这款磁弹簧加载连接器具备优良的电气性能和环境适应能力,在多个应用领域展现出色的表现。无论是从技术指标还是实际应用来看,都值得推荐使用。如果您正在寻找一种能够在复杂环境中依然保持高可靠性的连接解决方案,它将是您的理想选择。

686Q02212001C1E参数

参数
触头镀层
触头数量 2
触头镀层厚度 127nm
类型 Mating Target
间距 -
材料 -
排数 1
安装方式 通孔安装
包装方式 散装

686Q02212001C1E厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

686Q02212001C1E数据手册

厂牌 PDF简要描述 下载
EDAC 矩形连接器 - 弹簧式 EDAC 686Q02212001C1E 686Q02212001C1E数据手册

686Q02212001C1E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8665 ¥ 74.9219
10+ $ 6.919 ¥ 58.4656
25+ $ 6.264 ¥ 52.9308
50+ $ 5.8752 ¥ 49.6454
100+ $ 5.5296 ¥ 46.7251
250+ $ 5.0112 ¥ 42.3446
500+ $ 4.662 ¥ 39.3939
1000+ $ 4.6305 ¥ 39.1277
库存: 79
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.92
