PTR060V0160-TR

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 11.4s 3.2A 90mΩ 60V 220mΩ 40A 1.6A 插件 通孔安装 16.3mm*3mm*21.3mm
供应商型号: N-PTR060V0160-TR
供应商: 云汉优选
标准整包数: 1

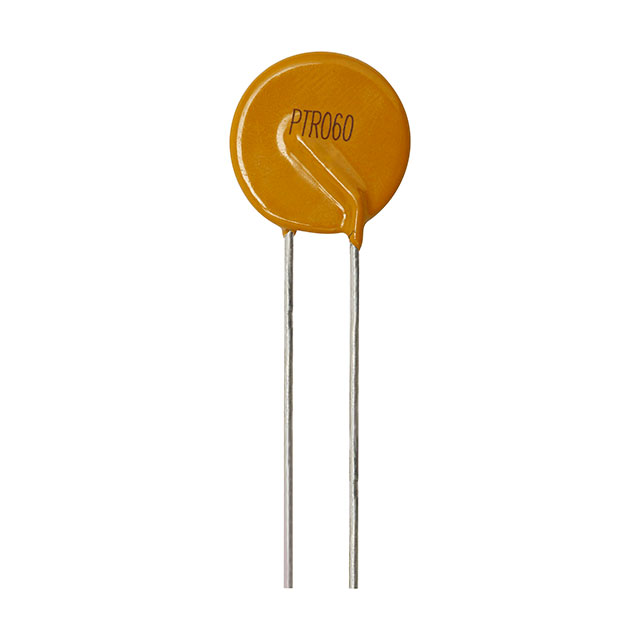

EATON PTC可复位保险丝 PTR060V0160-TR

PTR060V0160-TR概述

    # PolyTron™ PTC Devices: 60V Radial Leaded Electronic Component

    产品简介


    PolyTron™ PTC (Positive Temperature Coefficient) 设备是一种基于多聚物材料的电子组件,采用径向引线穿孔安装方式。这种设备广泛应用于医疗设备、白色家电、工业电源传输、电信、计算机及外设、消费类电子产品和汽车电子等领域,特别是用于可充电电池组的保护。

    技术参数


    基本技术规格
    - 最大电压:60V DC
    - 电流等级:从0.10 A 到 3.75 A
    - 最大额定故障电流:根据具体型号不同,范围从2.50 A 到 12.50 A
    - 电阻:初始电阻值介于0.50 Ω到7.50 Ω之间
    - 功耗:最大功耗范围为0.38 W 到 3.20 W
    - 时间响应:设备响应时间在几秒内
    - 电气认证:cURus 和 TUV 认证
    详细规格(部分型号)
    | Catalog Number | Ihold (A) | Itrip (A) | Vmax (V) | Pd (W) | R1 (Ω) |
    |
    | PTR060V0010 | 0.10 | 0.20 | 60 | 0.38 | 7.50 |
    | PTR060V0017 | 0.17 | 0.34 | 60 | 0.48 | 8.00 |
    | PTR060V0020 | 0.20 | 0.40 | 60 | 0.41 | 4.40 |
    | PTR060V0025 | 0.25 | 0.50 | 60 | 0.45 | 3.00 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. PolyTron™ 材料:采用高性能多聚物材料,具备优良的热敏电阻特性。
    2. 快速响应:典型时间响应在几秒之内,确保电路快速切换至安全状态。
    3. 低阻抗:初始阻抗低,方便电路设计。
    4. 环保特性:无卤素、无铅、RoHS 合规,符合现代环保标准。
    5. 高可靠性:通过多项严格测试,如温度冲击测试、湿度老化测试等,确保长期稳定性。

    应用案例和使用建议


    应用案例
    - 医疗设备:保护设备免受过流影响,确保患者安全。
    - 汽车电子:车辆电源管理系统中,防止短路引发的安全隐患。
    - 可充电电池包:防止电池过充、过放引起的损坏。
    使用建议
    - 确保设备连接良好,避免松动导致接触不良。
    - 根据设备的具体参数选择合适型号,避免电流过大导致设备损坏。
    - 定期检查和更换,确保设备始终处于最佳状态。

    兼容性和支持


    - 兼容性:适用于各类标准电路板安装,与多种品牌设备兼容。
    - 厂商支持:提供详细的使用指南和技术支持,确保客户在使用过程中得到充分指导。

    常见问题与解决方案


    1. 设备过热:检查负载电流是否超出额定值。如果超出,需要降低电流或者更换更高功率型号。
    2. 设备失效:检查连接是否正常,确认无短路情况。如有异常,重新焊接或更换设备。
    3. 响应时间慢:确保设备所处环境温度符合要求。如不满足,调整设备工作环境。

    总结和推荐


    PolyTron™ PTC 设备以其独特的性能特点和广泛应用领域,在电子行业中具有显著的优势。这些设备不仅提供了可靠的安全保障,还能够有效延长电子设备的使用寿命。鉴于其出色的性能和广泛的适用性,强烈推荐在各种应用场景中使用这些设备。

PTR060V0160-TR参数

参数
最大额定电流 40A
最小初始态电阻值 90mΩ
最大跳断后电阻值 220mΩ
跳闸时间 11.4s
最大电压 60V
保持电流 1.6A
跳闸电流 3.2A
冷电阻 -
长*宽*高 16.3mm*3mm*21.3mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PTR060V0160-TR厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTR060V0160-TR数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTR060V0160-TR PTR060V0160-TR数据手册

PTR060V0160-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
