DGD05473FNQ-7

产品分类: 栅极电源驱动器
厂牌: DIODES
产品描述: 16ns 2 4.7V 14V 800mV,2.4V CMOS,TTL MOSFET,N沟道 12ns 半桥 1.5A,2.5A UDFN-303010 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: DGD05473FNQ-7
供应商: 国内现货
标准整包数: 3000

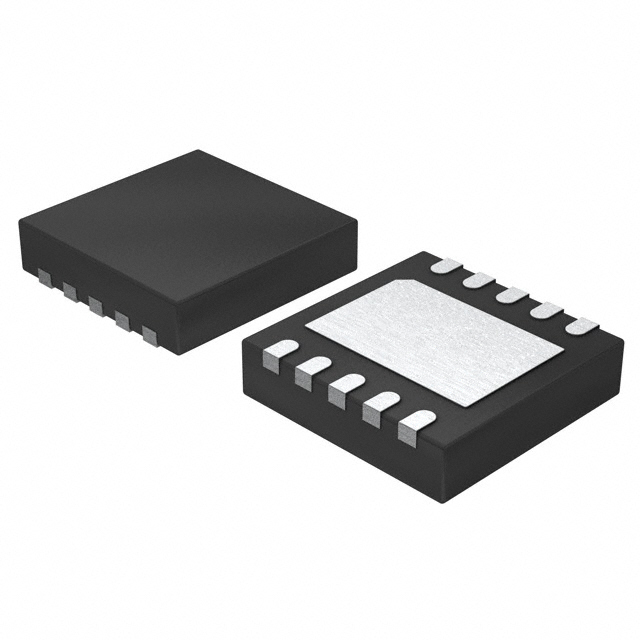

DIODES 栅极电源驱动器 DGD05473FNQ-7

DGD05473FNQ-7概述

    DGD05473FNQ 高频高侧和低侧栅极驱动器技术手册

    1. 产品简介


    DGD05473FNQ 是一款专为高频应用设计的高侧和低侧栅极驱动器,适用于驱动 N 沟道 MOSFET。该器件最高可支持 50V 的浮动高侧供电电压。逻辑输入端兼容标准的 TTL 和 CMOS 电平(最低 3.3V),使其能够轻松与 MCU 接口。该器件具备欠压锁定保护(UVLO)功能,以防止因供电不足导致的 MOSFET 损坏。此外,交叉导通预防逻辑能够防止高侧和低侧输出同时导通。
    主要应用领域:
    - 直流-直流转换器
    - 电机控制
    - 电池供电的手持工具
    - 电子烟设备
    - Class D 功率放大器

    2. 技术参数


    关键参数:
    - 浮动高侧驱动器:最大 50V
    - 输出电流能力:1.5A 源电流 / 2.5A 灌电流
    - 内部包含自举二极管
    - 欠压锁定保护:高侧和低侧
    - 延迟匹配:最大 5ns
    - 传播延迟:典型值 20ns
    - 逻辑输入:兼容 3.3V 电平
    - 超低待机电流:<1μA
    - 工作温度范围:-40°C 至 +125°C
    - 符合汽车应用要求:AEC-Q101 认证,PPAP 能力,IATF 16949 认证工厂制造
    电气特性:
    - 逻辑“1”输入电压:VIH ≥ 2.4V
    - 逻辑“0”输入电压:VIL ≤ 0.8V
    - 关断供应电流:ICCSD ≤ 1μA
    - 工作供应电流:ICCOP ≤ 7.3mA(fs=500kHz,CL=1000pF)
    交流特性:
    - 开启传播延迟:tON 20-35ns
    - 关闭传播延迟:tOFF 23-56ns
    - 延迟匹配:tDM ≤ 5ns
    - 开启上升时间:tr 16-30ns
    - 关闭下降时间:tf 12-25ns

    3. 产品特点和优势


    - 高可靠性:内部集成自举二极管,简化电路设计并减少外部组件数量。
    - 高性能:最大延迟匹配 5ns,典型传播延迟 20ns,使系统能够在高频下运行。
    - 广泛的温度范围:从 -40°C 到 +125°C,适应多种恶劣环境。
    - 兼容性强:支持标准 TTL 和 CMOS 逻辑电平,易于与其他 MCU 和控制板接口。
    - 安全性:具有欠压锁定保护(UVLO),避免 MOSFET 因供电不足而损坏。

    4. 应用案例和使用建议


    典型应用场景:
    - 直流-直流转换器:DGD05473FNQ 可用于提高转换效率和降低功耗。
    - 电机控制:通过精确的驱动控制实现高效能电机运转。
    - 手持工具:提供更小、更紧凑的设计,延长电池寿命。
    使用建议:
    - 确保电路板设计中充分考虑散热措施,尤其是在高频应用环境下。
    - 在选择电源电压时,确保不超过器件的最大额定值(60V),避免因过压导致器件损坏。
    - 使用前检查逻辑输入电平是否匹配,以确保器件正常工作。

    5. 兼容性和支持


    DGD05473FNQ 支持与其他电子元器件或设备的兼容性,特别是在需要高频率和高可靠性应用的场合。厂商提供全面的技术支持,包括 PPAP(生产件批准程序)能力和 AEC-Q101 认证,确保在汽车和其他工业应用中的可靠性和一致性。

    6. 常见问题与解决方案


    - 问题:器件未按预期工作。
    - 解决方案:检查逻辑输入电平是否正确,确保电源电压在允许范围内。
    - 问题:待机电流过大。
    - 解决方案:确认供电电压符合规定,避免外部干扰影响器件性能。
    - 问题:传播延迟超出预期。
    - 解决方案:检查外围电路设计是否合理,避免信号传输路径上的额外延迟。

    7. 总结和推荐


    DGD05473FNQ 是一款性能卓越、适用范围广的高频高侧和低侧栅极驱动器。其独特的技术特点和广泛的应用范围使其成为直流-直流转换器、电机控制和其他功率电子应用的理想选择。强烈推荐用于需要高可靠性和高性能的场景。

DGD05473FNQ-7参数

参数
驱动配置 半桥
电流 - 峰值输出(灌入,拉出) 1.5A,2.5A
逻辑电压 - VIL,VIH 800mV,2.4V
通道类型 -
最大工作供电电压 14V
上升时间 16ns
最大传播延迟时间 -
输入类型 CMOS,TTL
最小工作供电电压 4.7V
栅极类型 MOSFET,N沟道
下降时间 12ns
驱动数量 2
最大高压侧电压-自举 50
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 UDFN-303010
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DGD05473FNQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
