首页  >  产品百科  >  ZXGD3113W6-7

ZXGD3113W6-7

产品分类: 栅极电源驱动器
厂牌: DIODES
产品描述: 360ns 1 3.5V 40V MOSFET,N沟道 210ns 低压侧 1.5A,3A SOT-23-6 贴片安装,黏合安装
供应商型号: ZXGD3113W6-7
供应商: 国内现货
标准整包数: 3000

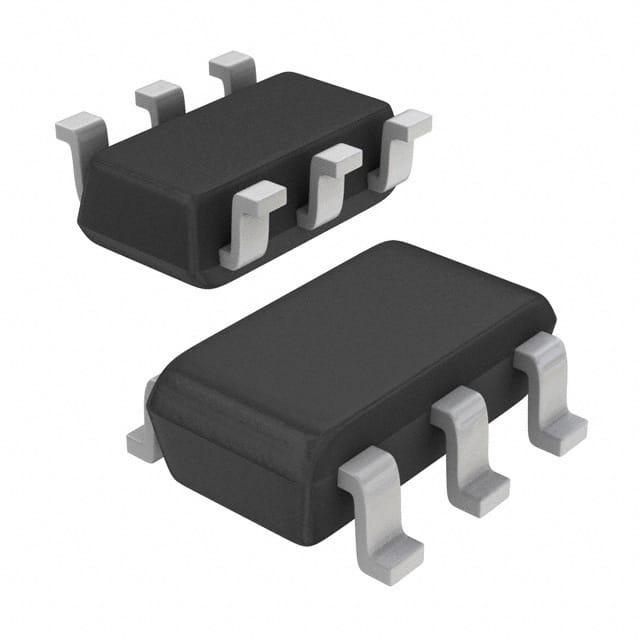

DIODES 栅极电源驱动器 ZXGD3113W6-7

ZXGD3113W6-7概述

    ZXGD3113W6 8 Synchronous MOSFET Controller

    1. 产品简介


    ZXGD3113W6是一款由Diodes Incorporated生产的同步MOSFET控制器,采用SOT26封装。它设计用于替代二极管,在反激式转换器等应用中作为理想的二极管替换。该器件包含一个差分放大器检测阶段和高电流驱动器,能够有效地控制MOSFET的开关操作。

    2. 技术参数


    - 供电电压范围:3.5V至40V(VCC)
    - 频率范围:最高可达250kHz
    - 运行模式:适用于断续导通模式(DCM)、临界导通模式(CrCM)和连续导通模式(CCM)
    - 栅极驱动控制:比例栅极驱动控制
    - 检测阈值电压:-10mV
    - 待机电流:6mA
    - 封装材料:无铅,完全符合RoHS指令
    - 机械特性:
    - 封装:SOT26
    - 热阻:RθJA为123°C/W
    - 工作温度范围:-40°C至+150°C
    - 存储温度范围:-55°C至+150°C

    3. 产品特点和优势


    - 宽电压范围:3.5V至40V的供电电压范围使得该控制器适合多种电源应用。
    - 高频率运行:高达250kHz的工作频率使其适用于高频应用。
    - 灵活的运行模式:支持多种运行模式,适用于不同需求的应用场景。
    - 环保材料:采用无铅、完全符合RoHS标准的材料,符合环保要求。
    - 快速响应:通过比例栅极驱动控制实现快速的MOSFET开关操作。

    4. 应用案例和使用建议


    - 典型应用:Flyback Converter
    - 使用建议:
    - 确保VCC引脚与地之间紧密耦合,以降低噪声干扰。
    - 考虑到大负载电容时的驱动电流需求,适当增加外部电容以优化系统响应。
    - 在高电压应用中,注意遵守行业标准的爬电距离和间隙距离。

    5. 兼容性和支持


    - 兼容性:该产品与市场上常见的飞反转换器等电路兼容。
    - 技术支持:Diodes Incorporated提供了详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:VCC引脚电压不稳定
    - 解决方案:检查VCC引脚的耦合电容是否合适,增加陶瓷电容以减小纹波。
    - 问题2:MOSFET开关延迟过大
    - 解决方案:检查外围电路布局和连接线长度,确保信号完整性。

    7. 总结和推荐


    ZXGD3113W6具有宽泛的电压范围、高频率运行能力和多种运行模式,非常适合于飞反转换器等应用场景。其高可靠性、环保材料以及广泛的支持网络使其成为高性能电子应用的理想选择。我们强烈推荐此产品,特别是在需要高可靠性和环保性能的应用场景中。
    以上是对ZXGD3113W6同步MOSFET控制器的技术概述,涵盖了产品的核心特性和使用建议。希望这些信息对您的设计和选型过程有所帮助。

ZXGD3113W6-7参数

参数
最小工作供电电压 3.5V
逻辑电压 - VIL,VIH -
下降时间 210ns
最大工作供电电压 40V
最大传播延迟时间 -
输入类型 -
驱动配置 低压侧
上升时间 360ns
驱动数量 1
电流 - 峰值输出(灌入,拉出) 1.5A,3A
栅极类型 MOSFET,N沟道
通道类型 -
最大高压侧电压-自举 -
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXGD3113W6-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXGD3113W6-7数据手册

厂牌 PDF简要描述 下载
DIODES 栅极电源驱动器 DIODES ZXGD3113W6-7 ZXGD3113W6-7数据手册

ZXGD3113W6-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 2.317
5000+ ¥ 2.1841
8000+ ¥ 2.1461
12000+ ¥ 2.1271
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 5792.5
