首页  >  产品百科  >  ZXGD3112N7TC

ZXGD3112N7TC

产品分类: 栅极电源驱动器
厂牌: DIODES
产品描述: DiodesZetex 理想二极管控制器
供应商型号: 1333310
供应商: 海外现货
标准整包数: 5

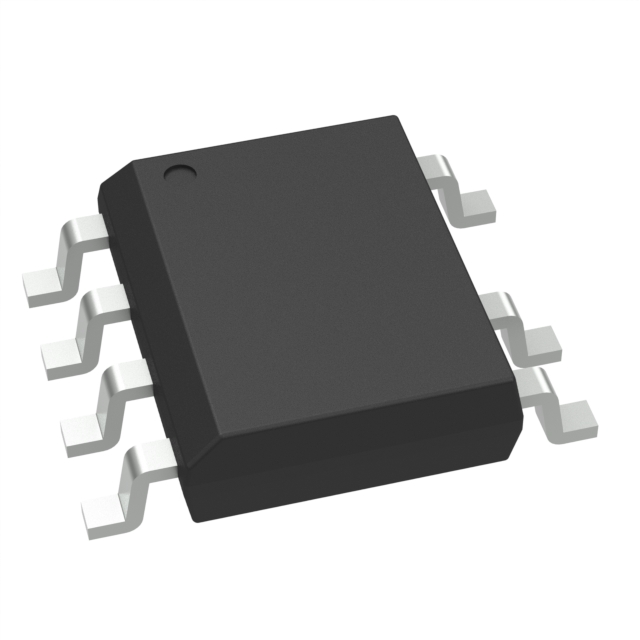

DIODES 栅极电源驱动器 ZXGD3112N7TC

ZXGD3112N7TC概述


    产品简介


    ZXGD3112N7是一款由Diodes Incorporated生产的400V主动式二极管控制器,专为驱动低阻抗MOSFET(RDS(ON))作为理想二极管而设计。这种控制器旨在替代传统的整流器,从而减少正向电压降并提高整体功率传输效率。ZXGD3112N7适用于高侧和低侧电源供应单元(PSU),其额定工作电压可达±400V。它支持非常低阻抗的MOSFET操作,关断阈值仅为-3mV,容差为±2mV。在典型的48V配置下,其待机电流消耗低于50mW,静态供电电流小于1mA。此外,在电源故障情况下,控制器能在不到600纳秒内检测到电源下降并迅速关闭MOSFET,以防止反向电流流动并避免公共总线电压下降。
    主要功能与应用领域
    - 功能:用于主动二极管控制的MOSFET控制器。
    - 应用:主要用于(N+1)冗余电源系统;通信和网络设备;数据中心及服务器等领域。

    技术参数


    以下是该产品的关键技术和性能指标:
    - 输入电压范围:4V至20V
    - 关断阈值:典型值为-3mV,最大值不超过-1mV
    - 最大关断时间:<600ns
    - 最大供电电流:源电流高达2A,沉电流高达5A
    - 工作温度范围:-50°C至+150°C
    产品特点与优势
    ZXGD3112N7拥有多个显著的特点和技术优势,使其在市场上具有较强的竞争力:
    - 极低的RDS(ON),显著降低了系统的功耗。
    - 快速响应特性,能够迅速适应电路中的变化。
    - 高度集成化设计,减少了外部组件的需求。
    - 符合环保标准,如RoHS合规,无铅封装。
    应用案例与使用建议
    ZXGD3112N7广泛应用于(N+1)冗余电源系统中,尤其是在需要高可靠性电源管理的环境中。例如,在电信和网络设备中,它可以确保即使在一个电源模块失效的情况下,系统仍能继续正常运行。对于数据中心和服务器的应用,则可以通过降低功耗来提升能效比。
    使用时应注意以下几点:
    - 确保电源路径上的所有连接点都已正确连接。
    - 在进行任何修改之前,请仔细阅读数据手册中的所有警告信息。
    兼容性与支持
    ZXGD3112N7完全兼容现有标准,并且得到了Diodes Incorporated公司的官方技术支持和服务保障。如果您有任何疑问或需要进一步的技术指导,可以直接联系制造商获取帮助。
    常见问题解答
    - 问: 如何确定ZXGD3112N7是否适合我的项目?
    答: 首先检查您的项目需求是否满足该产品的技术规格要求。如果符合,则可以考虑使用此款产品。

    - 问: 在高温环境下使用ZXGD3112N7是否安全?
    答: 是的,在指定的工作温度范围内使用是完全安全的。但是,超出此范围可能会导致性能下降甚至损坏。
    总结与推荐
    综上所述,ZXGD3112N7是一款高效节能、稳定可靠的电子元器件,特别适合那些追求高性能和长寿命的电子产品制造商选择。鉴于其优异的表现及其对环境友好方面的贡献,我们强烈推荐此产品给所有需要高性能电源解决方案的企业和个人用户。

ZXGD3112N7TC参数

参数
驱动数量 1
栅极类型 MOSFET,N沟道
最小工作供电电压 4V
驱动配置 低压侧,高压侧
电流 - 峰值输出(灌入,拉出) 2A,5A
通道类型 -
下降时间 131ns
最大工作供电电压 20V
最大传播延迟时间 -
上升时间 695ns
输入类型 -
逻辑电压 - VIL,VIH -
最大高压侧电压-自举 -
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SO-7
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ZXGD3112N7TC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXGD3112N7TC数据手册

厂牌 PDF简要描述 下载
DIODES 栅极电源驱动器 DIODES ZXGD3112N7TC ZXGD3112N7TC数据手册

ZXGD3112N7TC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 16.9633
625+ ¥ 16.6234
1250+ ¥ 16.292
库存: 2351
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 84.81
