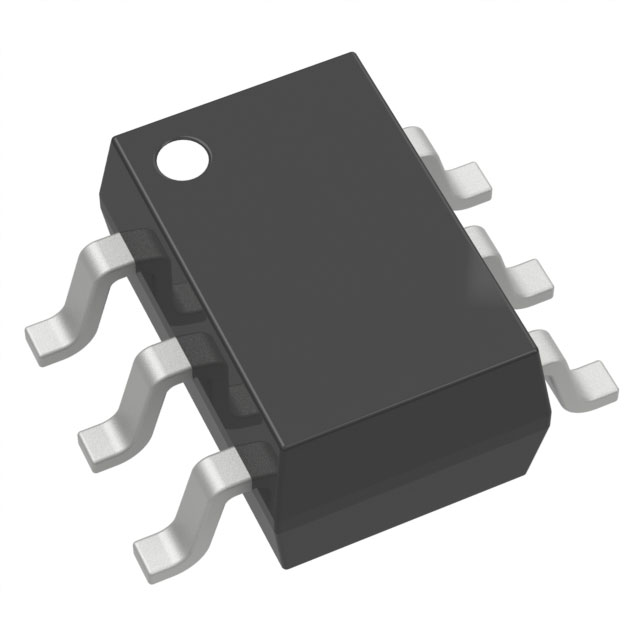

ZXGD3003E6QTA

产品分类: 栅极电源驱动器
厂牌: DIODES
产品描述: 8.9ns 1 40V (Max) 2ns 40V (Max) Non-Inverting IGBT,MOSFET,N沟道 8.9ns 低压侧 5A,5A SOT-23-6 贴片安装,黏合安装
供应商型号: AV-S-DIIZXGD3003E6QTA
供应商: Avnet
标准整包数: 3000
DIODES 栅极电源驱动器 ZXGD3003E6QTA

ZXGD3003E6QTA概述

    ZXGD3003E6Q 40V 5A 高速门驱动器技术手册

    产品简介


    ZXGD3003E6Q 是一款专为高速切换 MOSFET 或 IGBT 设计的非反相单门驱动器。该器件能够在高达 5A 的峰值电流下有效充放电容性门负载,从而实现高效的电源转换。适用于多种应用领域,如 AC-DC 电源供应、DC-DC 转换器、DC-AC 逆变器(例如太阳能)以及各种电机控制电路。

    技术参数


    - 工作电压: 40V
    - 输入电流: 最大 1A
    - 输出电流: 峰值 5A
    - 上升/下降时间: 2ns (传播延迟),9ns (1000pF 负载)
    - 封装: SOT26
    - 引脚功能:
    - VCC: 供电电压高
    - IN1 & IN2: 驱动输入
    - VEE: 供电电压低
    - SOURCE: 源电流输出
    - SINK: 沉电流输出

    产品特点和优势


    1. 高增益缓冲器: 典型 10mA 输入可产生 1.5A 输出
    2. 高峰值输出电流: 5A,适用于高速切换
    3. 宽电压范围: 支持 40V 供电,以防止 dv/dt 引起的误触发
    4. 快速开关: 2ns 延迟时间和 9ns 上升/下降时间
    5. 优化的引脚布局: 简化 PCB 设计并减少寄生迹线电感
    6. 低静态功耗: 几乎为零静态功耗
    7. 环保材料: 无铅,完全符合 RoHS 规范,且不含卤素和锑化合物
    8. 汽车级认证: 符合 AEC-Q101 标准,适合汽车应用

    应用案例和使用建议


    - AC-DC 电源供应: 适用于高效电源转换
    - DC-DC 转换器: 提供精确的电压转换
    - 逆变器: 用于太阳能系统等可再生能源应用
    - 电机控制电路: 适用于 1、2 和 3 相电机
    - 放大器输出级: 适用于音频和信号处理
    建议在使用时确保输入信号稳定,以避免误触发。通过调整外部电阻,可以优化开关时间,从而降低 EMI 并减少交叉导通。

    兼容性和支持


    - 兼容性: 可与其他标准门驱动器和控制器无缝集成
    - 技术支持: Diodes Incorporated 提供全面的技术支持和维护服务

    常见问题与解决方案


    1. Q: 如何防止误触发?
    - A: 确保供电电压在规定范围内,使用外部电阻调整输入信号。
    2. Q: 如何优化开关时间?
    - A: 通过调整外部电阻和电容,可以控制开关的上升和下降时间。
    3. Q: 如何提高散热性能?
    - A: 使用大铜面积 PCB 并增加散热片,以改善热传导。

    总结和推荐


    ZXGD3003E6Q 是一款高性能的门驱动器,适用于多种高压应用场合。其高峰值电流、快速开关时间和优化的引脚布局使其在市场上具有很高的竞争力。同时,该器件符合环保标准,适用于各类工业和消费电子产品。推荐在需要高速切换的应用中使用该器件,特别是对效率和可靠性有较高要求的场合。
    综上所述,ZXGD3003E6Q 是一款值得推荐的高品质门驱动器产品。

ZXGD3003E6QTA参数

参数
输入类型 Non-Inverting
逻辑电压 - VIL,VIH -
最大工作供电电压 40V (Max)
电流 - 峰值输出(灌入,拉出) 5A,5A
最大传播延迟时间 2ns
上升时间 8.9ns
栅极类型 IGBT,MOSFET,N沟道
驱动配置 低压侧
最大高压侧电压-自举 -
通道类型 -
下降时间 8.9ns
驱动数量 1
最小工作供电电压 40V (Max)
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
