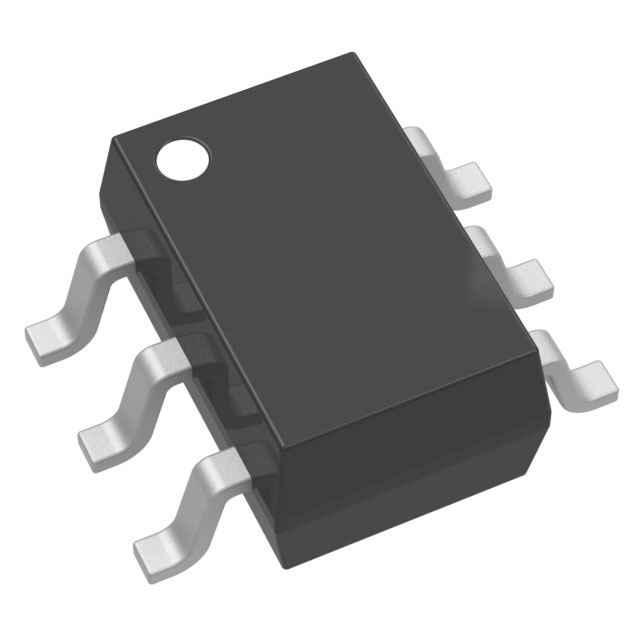

ZXGD3001E6TA

产品分类: 栅极电源驱动器
厂牌: DIODES
产品描述: 7.3ns 1 12V (Max) 3ns 12V (Max) Non-Inverting IGBT,MOSFET,N沟道 11ns 低压侧 9A,9A SOT-23-6 贴片安装,黏合安装
供应商型号: AV-S-DIIZXGD3001E6TA
供应商: Avnet
标准整包数: 3000
DIODES 栅极电源驱动器 ZXGD3001E6TA

ZXGD3001E6TA概述

    # ZXGD3001E6 高速非反相单 MOSFET 门极驱动器技术手册

    产品简介


    ZXGD3001E6 是一款高频率非反相单 MOSFET 门极驱动器,可由最高达 12V 的电源供电,能够以典型的传播延迟时间为 3ns 和上升/下降时间低至 11ns 的速度驱动高达 9A 的电容负载至 MOSFET 或 IGBT 的门极。该芯片专为高电流快速开关应用设计,旨在最大限度减少功率损耗和失真。此器件主要应用于同步开关模式电源供应器、次级侧同步整流、等离子显示面板电源模块及电机控制电路等领域。

    技术参数


    - 供电电压范围: 12V
    - 峰值输出电流: 9A
    - 传播延迟时间: 3ns
    - 上升/下降时间: 11ns (1000pF 负载)
    - 输入电压要求: 最低输入电压可达 4.2V
    - 输出电流能力:
    - 源极输出电流(Isource):最高 4.2A
    - 沉极输出电流(Isink):最高 2.2A
    - 封装形式: SOT23-6
    - 工作温度范围: -55°C 至 +150°C

    产品特点和优势


    ZXGD3001E6 具备以下特点和优势:
    1. 高可靠性: 原生抗闩锁(Latchup)和交叉导通(Shoot-through),确保稳定运行。
    2. 宽电压范围: 支持从 4.2V 到 12V 的供电电压,适合多种控制器需求。
    3. 高速性能: 优秀的传播延迟时间和上升/下降时间保证了快速的开关响应。
    4. 优化引脚布局: 分离源极和沉极引脚简化了 PCB 布局,并降低了寄生电感,提高了系统的鲁棒性。
    5. 环保合规: 完全符合 RoHS、无卤素标准,是绿色环保的“绿色”器件。

    应用案例和使用建议


    应用场景
    - 同步开关模式电源供应器
    - 次级侧同步整流电路
    - 等离子显示面板的电源模块
    - 1、2 和 3 相电机控制电路
    - 音频切换放大器的功率输出级
    使用建议
    - 在设计时优先考虑使用宽广的工作电压范围以提升灵活性。
    - 通过优化 PCB 布局减小寄生电感,从而进一步提高系统效率和稳定性。
    - 当驱动较大电容负载时,注意控制驱动电流并选择适当的串联电阻(RS)以降低电磁干扰。

    兼容性和支持


    该器件与主流的控制器 IC 和外围电路高度兼容,适用于各种工业和消费电子产品。Diodes Incorporated 提供全面的技术支持和客户服务,包括样品获取、设计咨询和技术文档下载,详见官方网站 [https://www.diodes.com](https://www.diodes.com)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不足 | 检查供电电压是否满足最低要求,适当调整驱动电路参数。 |
    | 开关时间异常 | 检查外围元件参数,特别是负载电容和串联电阻。 |
    | 温度过高 | 优化 PCB 散热设计,确保良好通风;必要时使用外部散热片或散热器。 |

    总结和推荐


    综上所述,ZXGD3001E6 是一款高性能、低成本且易于集成的 MOSFET/IGBT 驱动器,特别适合需要高效率和高可靠性的工业及消费电子应用。其卓越的电气性能、紧凑的封装形式以及绿色环保的特点使其在市场上具有较强的竞争力。对于需要快速开关性能的场景,强烈推荐选用此产品。
    如果您正在寻找一款既高效又稳定的驱动器芯片,ZXGD3001E6 是您的不二之选!

ZXGD3001E6TA参数

参数
下降时间 11ns
电流 - 峰值输出(灌入,拉出) 9A,9A
最大传播延迟时间 3ns
逻辑电压 - VIL,VIH -
最大高压侧电压-自举 -
驱动数量 1
驱动配置 低压侧
最小工作供电电压 12V (Max)
栅极类型 IGBT,MOSFET,N沟道
最大工作供电电压 12V (Max)
输入类型 Non-Inverting
上升时间 7.3ns
通道类型 -
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
