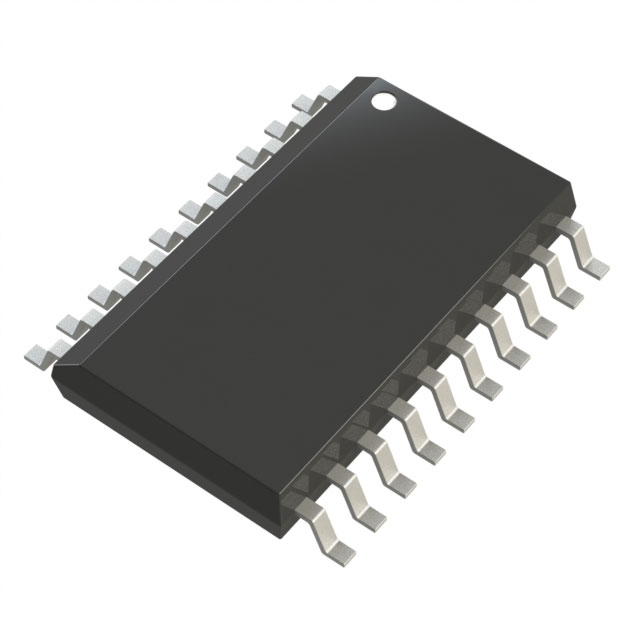

LT1161CSW#PBF

产品分类: 栅极电源驱动器
厂牌: ANALOG DEVICES
产品描述: 4 8V 48V 800mV,2V Non-Inverting MOSFET,N沟道 高压侧 SO-20 贴片安装
供应商型号: 4018513
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 栅极电源驱动器 LT1161CSW#PBF

LT1161CSW#PBF概述


    产品简介


    LT1161 Quad Protected High-Side MOSFET Driver
    LT1161是一款高侧驱动器,能够利用低成本的N沟道功率MOSFET实现高侧开关应用。它具有四个独立的开关通道,每个通道包含一个完全自包含的充电泵,能够在无需外部组件的情况下完全增强N沟道MOSFET开关。LT1161特别设计用于工业、航空电子和汽车等恶劣环境,可承受从–15V到60V的供电瞬变。
    主要功能与应用领域:
    - 支持8V至48V电源范围
    - 耐受-15V至60V的供电瞬变
    - 支持个体短路保护和自动重启定时器
    - 电压限制栅极驱动
    - 可编程电流限值、延迟时间和自动重启周期
    - 默认为关闭状态,输入开路时
    - 应用于工业控制、航空电子系统、汽车开关、步进电机和直流电机控制等领域

    技术参数


    | 参数 | 规格 |

    | 电源电压范围 | 8V到48V |
    | 输入电压范围 | (GND - 0.3V)到15V |
    | 栅极电压范围 | 75V |
    | 检测电压范围 | V+ ±5V |
    | 电流(任意引脚) | 50mA |
    | 工作温度范围 | 0°C至70°C(LT1161C),-40°C至85°C(LT1161I) |
    | 结温范围 | 0°C至125°C(LT1161C),-40°C至150°C(LT1161I) |
    | 存储温度范围 | -65°C至150°C |
    | 引脚焊接温度(10秒焊接时间) | 300°C |

    产品特点和优势


    LT1161拥有多个独特的功能和优势:
    - 保护功能:每个通道都有独立的短路保护和自动重启定时器,确保设备安全可靠。
    - 高可靠性:能在极端环境(如工业、航空电子和汽车)下工作,耐受-15V到60V的供电瞬变。
    - 灵活性:具备可编程电流限值、延迟时间和自动重启周期,便于不同应用需求。
    - 集成化设计:内部集成了所有必要的电路,只需连接少量外部分立元件即可实现高效工作。

    应用案例和使用建议


    应用场景:
    1. 工业控制:用于自动化生产线的控制和调节。
    2. 航空电子系统:确保在航空环境下的可靠性和稳定性。
    3. 汽车开关:应用于汽车电控系统的各类开关装置。
    4. 电机控制:用于步进电机和直流电机的精准控制。
    使用建议:
    - 在设计电路时,需注意电源和接地的正确连接,避免电流感测错误触发。
    - 使用低阻值电阻作为电流检测电阻,以提高检测精度。
    - 在需要长时间保持关断状态的应用中,可通过连接适当的电阻来锁定定时器引脚,实现持续关断。

    兼容性和支持


    LT1161与其他标准电子元件兼容,可用于多种电路设计。制造商提供详尽的技术文档和客户支持,确保用户能够快速上手并充分利用产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流检测误差频繁发生 | 检查电流检测电阻的阻值选择和连接方式。 |
    | 设备无法正常启动 | 确认输入信号和电源电压是否符合要求。 |
    | 自动重启功能异常 | 检查定时电容CT的选型和连接方式。 |

    总结和推荐


    总体来看,LT1161在工业控制、航空电子系统及汽车开关等领域展现出卓越的性能。其高度的可靠性和灵活性使其成为上述领域的理想选择。通过合理的电路设计和正确的使用方法,LT1161可以最大限度地发挥其优势。因此,我强烈推荐这款产品,特别是在需要在恶劣环境中工作的场合。

LT1161CSW#PBF参数

参数
最大高压侧电压-自举 -
输入类型 Non-Inverting
下降时间 -
最大传播延迟时间 -
上升时间 -
驱动配置 高压侧
电流 - 峰值输出(灌入,拉出) -
栅极类型 MOSFET,N沟道
最大工作供电电压 48V
最小工作供电电压 8V
驱动数量 4
通道类型 -
逻辑电压 - VIL,VIH 800mV,2V
13.01mm(Max)
7.6mm(Max)
2.34mm(Max)
通用封装 SO-20
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
