ADUM2281BRIZ

产品分类: 隔离器
厂牌: ANALOG DEVICES
产品描述: 25 2 SOP 贴片安装 12.75mm(长度)*7.5mm(宽度)
供应商型号: ADUM2281BRIZ
供应商: 国内现货
标准整包数: 1

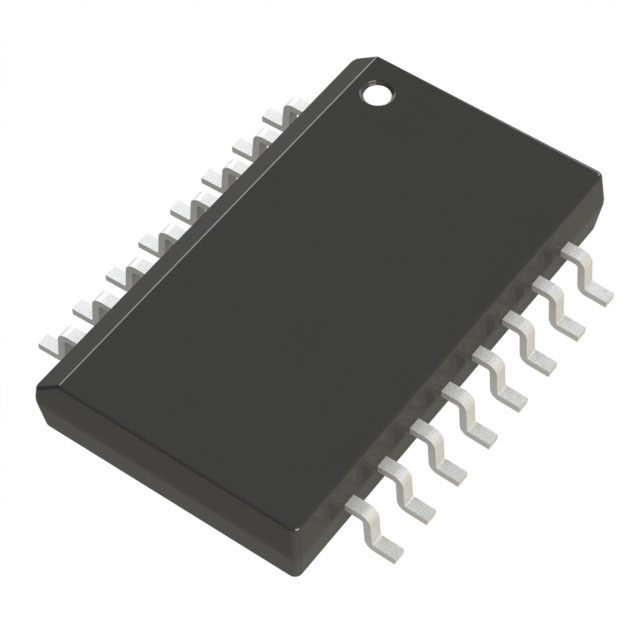

ANALOG DEVICES 隔离器 ADUM2281BRIZ

ADUM2281BRIZ概述


    产品简介


    ADuM2280/ADuM2281/ADuM2285/ADuM2286 高压双通道数字隔离器
    产品类型:
    ADuM2280/ADuM2281/ADuM2285/ADuM2286 系列是基于Analog Devices公司iCoupler®技术的高压(5kVrms)双通道数字隔离器。该系列产品广泛应用于各种需要高电压、多通道隔离的应用场合。
    主要功能:
    - 实现高达5000Vrms的高压隔离
    - 支持最高达100Mbps的数据传输速率
    - 具备低动态功耗及低传播延迟特性
    - 可实现双向通信
    - 能够进行3V到5V的电平转换
    - 高温工作环境(最高可达125°C)
    应用领域:
    - 医疗设备
    - 电源系统
    - RS-232/RS-422/RS-485收发器隔离

    技术参数


    电气特性:
    - 电压隔离等级: 5000Vrms
    - 数据传输率: 最高可达100Mbps
    - 传播延迟: 最大24ns
    - 脉宽失真: 小于2ns
    - 供电电压范围: 2.7V至5.5V
    - 工作温度范围: -40°C 至 125°C
    - 动态功率消耗: 低
    - 输入逻辑电平: 3V至5V
    - 输出电压: VDDx - 0.1V(VDDx最大值)
    - 共模瞬变抗扰度: 大于25kV/μs
    支持的电气特性:
    - 支持3V和5V混合操作
    - 默认输出为高电平(ADuM2280/ADuM2281)或默认输出为低电平(ADuM2285/ADuM2286)
    - 包含刷新功能以确保直流正确性

    产品特点和优势


    独特功能和优势:
    - 高隔离电压:提供高达5000Vrms的高压隔离能力,确保设备在极端环境下的安全运行。
    - 低传播延迟:最小延迟仅为24ns,适用于高速数据传输应用。
    - 双向通信:能够实现输入和输出方向的数据双向流动,提高灵活性。
    - 电平转换:能够在3V和5V之间进行电平转换,适应不同的电压系统。
    - 高共模瞬变抗扰度:具有超过25kV/μs的共模瞬变抗扰度,确保在严苛环境下稳定工作。

    应用案例和使用建议


    应用案例:
    - 医疗设备:这些隔离器可用于医疗设备中的高压信号隔离,以防止电磁干扰对医疗仪器的影响。
    - 电源系统:在电源系统中,隔离器可以隔离高低压电路,保障设备的安全运行。
    - 数据总线隔离:如RS-232/RS-422/RS-485总线的隔离,确保信号传输的可靠性。
    使用建议:
    - 在设计PCB时,确保遵循手册中的布局指南,特别是在走线长度和屏蔽方面的建议,以减少噪声干扰。
    - 对于高温环境下的应用,选择具备高耐温特性的型号。
    - 当需要双向通信时,考虑选择ADuM2280或ADuM2281,因为它们具有默认高输出特性,而ADuM2285或ADuM2286则具备默认低输出特性。

    兼容性和支持


    兼容性:
    - 这些隔离器与ADuM220x和ADuM221x系列引脚兼容,便于替换和升级现有设计。
    支持和维护:
    - Analog Devices提供了丰富的技术支持文档和技术支持服务,用户可以通过其官网获取详细的技术资料和支持。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:如何处理高温环境下设备过热?
    - 解决方案:选择具有较高耐温特性的型号,并确保良好的散热设计。
    - 问题2:设备在启动时输出不稳定?
    - 解决方案:确认输入电源已正常启动,并检查刷新周期是否正常。
    - 问题3:信号传输质量不佳?
    - 解决方案:检查信号走线设计,确保接地和屏蔽良好,避免电磁干扰。

    总结和推荐


    综合评估:
    ADuM2280/ADuM2281/ADuM2285/ADuM2286系列高压双通道数字隔离器凭借其高性能特性、高可靠性以及多种工作模式选择,在多领域应用中展现出强大的竞争优势。其低功耗、高隔离能力和广泛的工作温度范围使其成为众多应用场景的理想选择。
    推荐使用:
    总体来看,该系列隔离器因其卓越的电气性能、广泛的应用领域以及完善的支持体系,强烈推荐在需要高压隔离、高速数据传输的各类电子设备中使用。

ADUM2281BRIZ参数

参数
数据速率 25
通道数量 2
长*宽*高 12.75mm(长度)*7.5mm(宽度)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

ADUM2281BRIZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADUM2281BRIZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 隔离器 ANALOG DEVICES ADUM2281BRIZ ADUM2281BRIZ数据手册

ADUM2281BRIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
