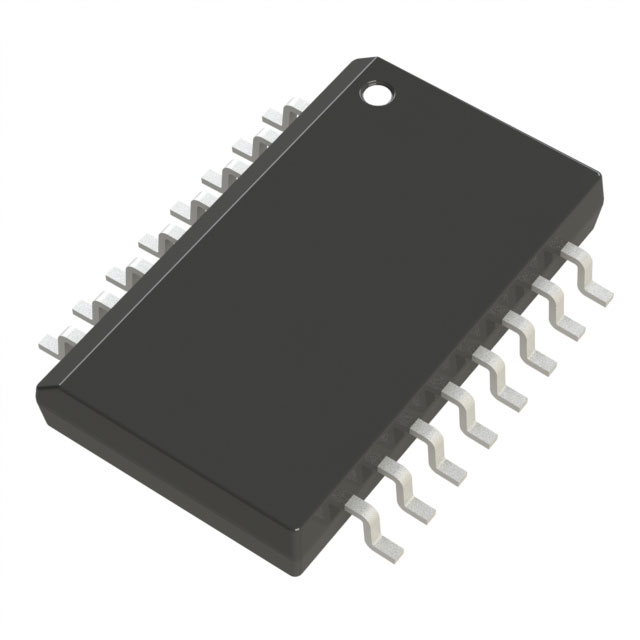

ADM2687EBRIZ

产品分类: 隔离器
厂牌: ANALOG DEVICES
产品描述: 0.5 3 SOIC-16 贴片安装 12.85mm*7.6mm*2.44mm
供应商型号: ADM2687EBRIZ
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 隔离器 ADM2687EBRIZ

ADM2687EBRIZ概述

    ADM2682E/ADM2687E 高速隔离RS-485收发器

    产品简介


    ADM2682E和ADM2687E是高性能的全集成5kV rms信号和电源隔离式数据收发器,适用于高速通信于多点传输线上的应用。这些器件集成了Analog Devices, Inc.的iCoupler®技术,可以结合三通道隔离器、三态差分线驱动器、差分输入接收器和Analog Devices的isoPower®直流-直流转换器于单一封装中,提供了一个完全集成的信号和电源隔离RS-485解决方案。
    ADM2682E支持高达16 Mbps的数据速率,而ADM2687E则支持500 kbps的数据速率。它们可在5 V或3.3 V电压下运行,允许最多256个节点连接在一个总线上。ADM2682E/ADM2687E具有±15 kV ESD保护,在ANSI/TIA/EIA-485-A-98和ISO 8482:1987(E)标准中符合规范,适用于工业现场网络和多点数据传输系统等应用领域。

    技术参数


    - 供电电流:
    - ADM2687E(数据速率≤500 kbps):
    - VCC = 3.3 V时,90 mA(100 Ω负载)
    - VCC = 5 V时,72 mA(100 Ω负载)
    - ADM2682E(数据速率=16 Mbps):
    - VCC = 5 V时,260 mA(54 Ω负载)
    - 隔离电源电压:
    - VISOOUT:3.3 V
    - 驱动器输出特性:
    - 差分输出电压:|VOD2| = 2.0 V~3.6 V(RL = 100 Ω)
    - 短路输出电流:IOS = 200 mA
    - 接收器特性:
    - 差分输入阈值电压:VTH = -200 mV~-30 mV
    - 输入电流:II = 125 µA(VIN = 12 V)
    - 共模瞬态抑制:
    - 共模瞬态抑制:>25 kV/µs(VCM = 1 kV)
    - 最大数据速率:
    - ADM2682E:16 Mbps
    - ADM2687E:500 kbps

    产品特点和优势


    - 高可靠性:通过UL 1577认证,可在5000 V rms条件下隔离1分钟,具备出色的电磁兼容性和瞬态保护。
    - 易于集成:ADM2682E/ADM2687E集成iCoupler技术和isoPower直流-直流转换器,无需外部电源隔离模块。
    - 安全标准合规:符合IEC 60601-1、IEC 60950-1等标准,具备增强型绝缘设计。
    - 高集成度:采用16引脚宽体SOIC封装,具有大于8 mm的爬电距离和间距。

    应用案例和使用建议


    ADM2682E/ADM2687E广泛应用于工业自动化、远程通信和医疗设备等领域,用于构建可靠的隔离式RS-485网络。在使用过程中,需特别注意电路板布局,以确保符合辐射排放标准。此外,当与其他元件连接时,建议采用合理的端接电阻,以减少反射和提高信号完整性。
    对于需要进行高速数据传输的应用,ADM2682E更为合适,而在需要低功耗的场景中,ADM2687E则更具优势。同时,在设计电路时,务必遵循数据手册中的指导,以实现最佳性能和可靠性。

    兼容性和支持


    ADM2682E/ADM2687E能够与多种标准RS-485接口兼容。为了获得最佳支持,建议直接联系Analog Devices的技术支持团队。Analog Devices提供了详尽的技术文档和开发工具,帮助工程师快速上手。

    常见问题与解决方案


    - Q: 如何避免信号干扰?
    - A: 使用合理的端接电阻,尽量缩短线路长度,合理布置接地平面。

    - Q: 如何防止过载损坏?
    - A: 在电路设计中加入过流保护电路,如保险丝或限流电阻。

    总结和推荐


    ADM2682E/ADM2687E凭借其强大的隔离能力和优异的电气特性,为高速、高可靠性的数据传输提供了可靠的解决方案。它们不仅满足了工业现场网络的需求,还能在医疗设备和其他高安全要求的应用中发挥重要作用。鉴于其广泛的适用范围和卓越的性能,强烈推荐在需要隔离型RS-485通信的应用中使用ADM2682E/ADM2687E。

ADM2687EBRIZ参数

参数
数据速率 0.5
通道数量 3
长*宽*高 12.85mm*7.6mm*2.44mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装
