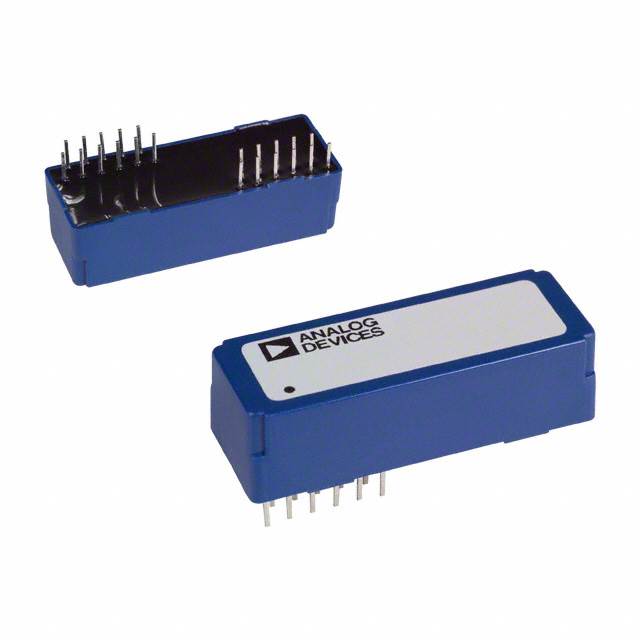

AD260BND-3

产品分类: 隔离器
厂牌: ANALOG DEVICES
产品描述: 5 PDIP-22 通孔安装 38.1mm*13.97mm*11.18mm
供应商型号: CY-AD260BND-3
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 隔离器 AD260BND-3

AD260BND-3概述

    # 高速逻辑隔离器AD260技术手册

    产品简介


    AD260是Analog Devices公司推出的高性能高速逻辑隔离器,集成了强大的功率变压器,适用于需要高可靠性隔离的应用场合。该产品采用IsoLogic电路架构,可将五个数字控制信号进行高效隔离,同时支持隔离电源功能,从而简化设计并提高系统集成度。AD260适用于工业控制(如PLC/DCS)、通信总线隔离、通用数据采集及电机驱动等领域。
    主要功能
    - 支持高达五路隔离逻辑通道。
    - 内置隔离功率变压器,提供3.5 kVrms的隔离电压测试等级。
    - 工作频率范围可达20 MHz,最大数据速率40 Mbps。
    - 具备三态输出控制功能,支持现场输出和系统输出的预设逻辑电平。
    - 高速信号传输时保持良好的波形对称性,边缘误差低于±1 ns。
    应用领域
    - PLC/DCS模拟输入/输出卡。
    - 通信总线隔离。
    - 工业级数据采集系统。
    - IGBT电机驱动控制。
    - 高速数字输入/输出接口。

    技术参数


    以下为AD260的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 输入阈值电压(VT+) | 2.0 ~ 2.7 / 3.0 ~ 4.2 | V |
    | 输出电压(VOH) | ≥ 4.4 | V |
    | 输出低电平(VOL) | ≤ 0.4 | V |
    | 最大逻辑信号频率(fMIN) | 20 | MHz |
    | 命令传播延迟(tPHL, tPLH)| 14 ~ 25 | ns |
    | 最小脉宽(tPWMIN) | 25 | ns |
    | 绝缘屏障额定值 | 375/1250(Vrms) | V |
    | 暂态耐受能力(VTRANSIENT) | 10 kV/µs | V/us |

    产品特点和优势


    AD260拥有多个独特优势,使其成为高端应用的理想选择:
    1. 高隔离性能:通过先进的绝缘技术实现高达3.5 kVrms的测试电压,满足严格的工业标准要求。
    2. 集成化设计:单颗芯片即可替代多颗传统光耦合器,减少PCB面积并降低成本。
    3. 出色的暂态免疫能力:能够承受高达10 kV/µs的共模电压瞬变干扰,确保系统的稳定运行。
    4. 紧凑封装:采用标准22引脚塑料DIP封装,易于安装且兼容性强。
    5. 多功能性:支持多种输入/输出组合模式,以适应不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 在PLC/DCS系统中作为模拟量输入/输出模块的关键隔离单元,保障数据通信的安全性。
    2. 在高速数据采集卡上,通过AD260隔离关键传感器信号,提升抗噪能力。
    3. 配合高压驱动器(如IGBT),用于监控电机状态并反馈至控制系统。
    使用建议
    - 为获得最佳性能,在靠近器件的位置安装0.01 µF旁路电容。
    - 确保所有未使用的逻辑输入引脚被明确连接到高电平或低电平,避免浮空状态影响正常工作。
    - 设计隔离电源时,注意调节二次侧电压,以满足特定负载需求(如±5 V或24 V)。

    兼容性和支持


    AD260可轻松与其他标准组件协同工作,适合与主流微控制器和数字电路搭配使用。Analog Devices提供全面的技术支持,包括详细的参考设计文档、样片申请及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 为什么AD260输出显示不稳定? | 确认所有输入引脚均已被正确配置;检查外围电路是否存在接地环路。 |
    | 如何防止静电损坏? | 在操作过程中佩戴防静电腕带,并确保工作台面接地良好。 |
    | 是否可以超过额定电压使用? | 不推荐,长期超负荷运行可能缩短使用寿命甚至损坏器件。 |

    总结和推荐


    AD260以其卓越的隔离性能、稳定的电气特性以及广泛的适用性,成为工业自动化领域的优选方案。它不仅显著提升了系统的可靠性和安全性,还大幅降低了开发难度和成本。对于需要高性能隔离解决方案的设计者而言,AD260无疑是一个值得信赖的选择。
    综上所述,强烈推荐使用AD260作为高速逻辑隔离和供电解决方案的核心组件!

AD260BND-3参数

参数
数据速率 -
通道数量 5
长*宽*高 38.1mm*13.97mm*11.18mm
通用封装 PDIP-22
安装方式 通孔安装
零件状态 停产
包装方式 管装

AD260BND-3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD260BND-3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 隔离器 ANALOG DEVICES AD260BND-3 AD260BND-3数据手册

AD260BND-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
