LTM2884IY#PBF

产品分类: 隔离器
厂牌: ANALOG DEVICES
产品描述: 12 1 BGA 贴片安装 15mm*15mm*4.42mm
供应商型号: 4032345
供应商: 海外现货
标准整包数: 1

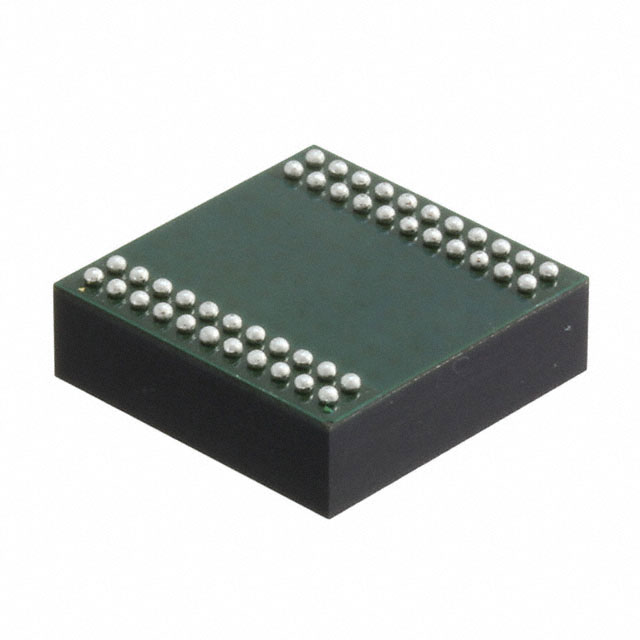

ANALOG DEVICES 隔离器 LTM2884IY#PBF

LTM2884IY#PBF概述

    LTM2884 隔离式USB收发器技术手册

    产品简介


    LTM2884是一款完整的隔离式USB 2.0兼容微模块(μModule)收发器。它通过集成的隔离DC/DC转换器为接口两侧供电。这款器件特别适用于主机、集线器、总线分隔器或外设设备的隔离需求。LTM2884支持USB 2.0全速(12Mbps)和低速(1.5Mbps)操作,具备自动配置总线速度的功能。此外,其独特的耦合电感和隔离电源变压器技术使得其能够在具有较大共模电压变化的系统中保证无中断通信。

    技术参数


    - 电源电压:
    - VCC到GND:-0.3V至18V
    - VBUS到GND:-0.3V至18V
    - VCC2到GND2:-0.3V至10V
    - VLO到GND:-0.3V至4V
    - VLO2到GND2:-0.3V至4V
    - 操作环境温度范围:
    - LTM2884C:0°C至70°C
    - LTM2884I:-40°C至85°C
    - LTM2884H:-40°C至105°C
    - 隔离特性:
    - 额定介电绝缘电压(GND到GND2):LTM2884为2500VRMS,LTM2884(a)为3000VRMS(1分钟)
    - 功率输出:
    - 外部输入供电(VCC = 8.6V至16.5V):5V,2.5W(500mA)
    - USB总线供电(VBUS):5V,1W(200mA)
    - 通信特性:
    - 差分信号交叉点电压:1.3V至2.0V

    产品特点和优势


    LTM2884的主要特点包括高共模瞬态抗扰度(30kV/μs)、强大的静电放电(ESD)保护(±15kV人体模型),以及广泛的温度适应范围。其集成的隔离DC/DC转换器简化了设计复杂度,提高了系统的稳定性和可靠性。特别是在医疗和工业数据采集应用中,LTM2884能够确保数据传输的准确性,即使在恶劣环境中也能保持高效运行。

    应用案例和使用建议


    LTM2884适用于多种应用场景,如USB主机、集线器、设备隔离等。在工业环境中,它可以用于机器间的通信;在医疗设备中,它可以用于患者数据的传输。在使用时,需要根据具体的应用需求选择合适的电源输入方式(外部供电或USB总线供电)。对于复杂的系统,建议进行详细的设计和仿真,以确保最佳性能和稳定性。

    兼容性和支持


    LTM2884与大多数USB标准兼容,适合在各种USB环境中使用。制造商提供全面的技术支持和文档,帮助用户快速上手并解决可能出现的问题。同时,该产品已经通过多项认证(如UL、CSA等),确保了其在不同国家和地区的合规性。

    常见问题与解决方案


    - 问题:如何配置总线速度?
    - 解决方案:LTM2884支持自动配置总线速度。只需连接适当的电阻即可实现。
    - 问题:如何测试隔离性能?
    - 解决方案:可以使用专业的隔离测试设备,或者参考手册中的测试电路进行测试。
    - 问题:如何处理过热问题?
    - 解决方案:在设计时考虑散热措施,避免长时间满载工作。

    总结和推荐


    LTM2884是一款高度集成且性能卓越的隔离式USB收发器,非常适合于需要高可靠性和隔离性能的应用场合。其出色的隔离能力、宽泛的操作温度范围和高抗扰度使其在市场上具有很高的竞争力。综上所述,我强烈推荐这款产品给那些对USB隔离通信有需求的工程师和技术爱好者。

LTM2884IY#PBF参数

参数
数据速率 12
通道数量 1
长*宽*高 15mm*15mm*4.42mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTM2884IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM2884IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 隔离器 ANALOG DEVICES LTM2884IY#PBF LTM2884IY#PBF数据手册

LTM2884IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
