LTC4449IDCB#TRPBF

产品分类: 栅极电源驱动器
厂牌: ANALOG DEVICES
产品描述: 8ns 2 4V 14ns(Typ) 6.5V 3V,6.5V Non-Inverting MOSFET,N沟道 7ns 半桥 3.2A,4.5A DFN 贴片安装,黏合安装 2mm(长度)*3mm(宽度)
供应商型号: 4018587
供应商: 海外现货
标准整包数: 1

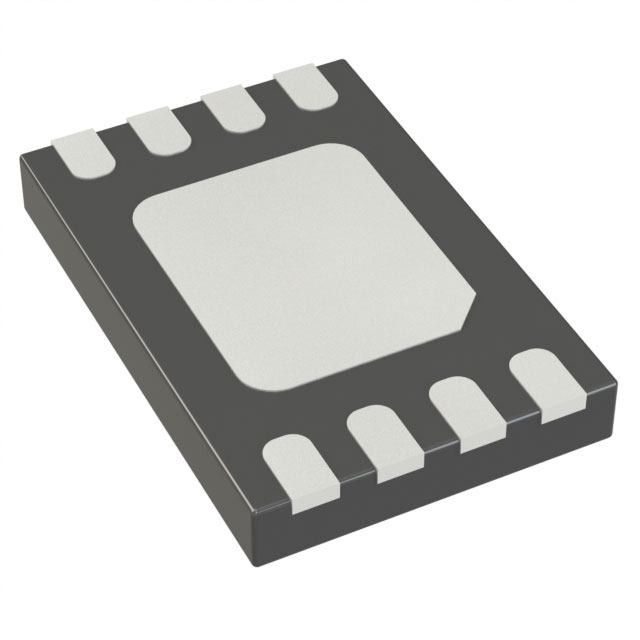

ANALOG DEVICES 栅极电源驱动器 LTC4449IDCB#TRPBF

LTC4449IDCB#TRPBF概述


    产品简介


    LTC4449 高速同步 N-通道 MOSFET 驱动器
    LTC4449 是一款高频率栅极驱动器,专为在同步 DC/DC 转换器中驱动两个 N-通道 MOSFET 设计。通过强大的轨对轨驱动能力,LTC4449 可显著减少具有高栅极电容的 MOSFET 的开关损耗。
    应用领域:
    - 分布式电源架构
    - 高密度电源模块
    - 同步降压转换器

    技术参数


    - 输入电压范围: 4V 至 6.5V
    - 最大输入供电电压: 38V
    - 逻辑供应电压: 3V 至 6.5V
    - 输出驱动能力:
    - 高侧: 峰值拉起电流 3.2A,峰值拉下电流 2.4A
    - 低侧: 峰值拉起电流 3.2A,峰值拉下电流 4.5A
    - 开关时间:
    - 高侧: TG 开启时间 8ns,关闭时间 7ns
    - 低侧: BG 开启时间 7ns,关闭时间 4ns
    - 封装: 低剖面 (0.75mm) 2mm × 3mm DFN 封装

    产品特点和优势


    - 自适应防穿通保护:防止因 MOSFET 交叉传导电流导致的功率损失。
    - 轨对轨输出驱动器:支持大范围负载,提高转换效率。
    - 高频率操作:最高可达 MHz 级别,适合高速应用。
    - 紧凑封装:适用于空间受限的应用。
    - 欠压锁定保护:确保系统安全运行。

    应用案例和使用建议


    应用案例:
    - 在同步降压转换器中使用 LTC4449 驱动 N-通道 MOSFET,实现高效能量转换。
    使用建议:
    - 为了获得最佳性能,在设计 PCB 时应尽可能减少输入信号线的寄生电容。
    - 确保外部电容正确连接到 BOOT 引脚,以提供合适的靴带电源。
    - 监控输入电压(VLOGIC 和 VCC),确保其在推荐范围内,以避免未锁存状态下的不稳定表现。

    兼容性和支持


    - 兼容性:
    - 可与其他控制器 IC 兼容,只要输入阈值匹配。
    - 支持:
    - 提供详细的技术文档,包括电气特性、性能参数和应用示例。
    - 产品具有严格的测试标准,保证可靠性。

    常见问题与解决方案


    - 问题: 输入电压范围外的电压施加到引脚上。
    - 解决办法: 确保输入电压在 4V 至 6.5V 之间,超出范围可能导致永久损坏。

    - 问题: 输入信号不确定导致误触发。
    - 解决办法: 使用内部电阻分压器,确保输入信号处于关闭状态时引脚处于有效低电平。

    总结和推荐


    综合评估:
    - LTC4449 在同步降压转换器应用中表现出色,通过其高效能的驱动能力和低功耗特性,满足高速、高效率转换的需求。
    - 其紧凑封装和广泛的工作温度范围使得它适用于各种苛刻环境。
    推荐使用:
    - 强烈推荐使用 LTC4449 在需要高效率、高速度、小体积的同步降压转换器设计中,尤其适用于分布式电源架构和高密度电源模块。
    通过以上的分析和总结,可以得出 LTC4449 是一个高度可靠且性能卓越的产品,非常适合作为高性能同步降压转换器的核心驱动组件。

LTC4449IDCB#TRPBF参数

参数
最大传播延迟时间 14ns(Typ)
下降时间 7ns
输入类型 Non-Inverting
最大高压侧电压-自举 42V
最大工作供电电压 6.5V
最小工作供电电压 4V
电流 - 峰值输出(灌入,拉出) 3.2A,4.5A
上升时间 8ns
逻辑电压 - VIL,VIH 3V,6.5V
栅极类型 MOSFET,N沟道
驱动数量 2
驱动配置 半桥
通道类型 -
长*宽*高 2mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC4449IDCB#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4449IDCB#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 栅极电源驱动器 ANALOG DEVICES LTC4449IDCB#TRPBF LTC4449IDCB#TRPBF数据手册

LTC4449IDCB#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
