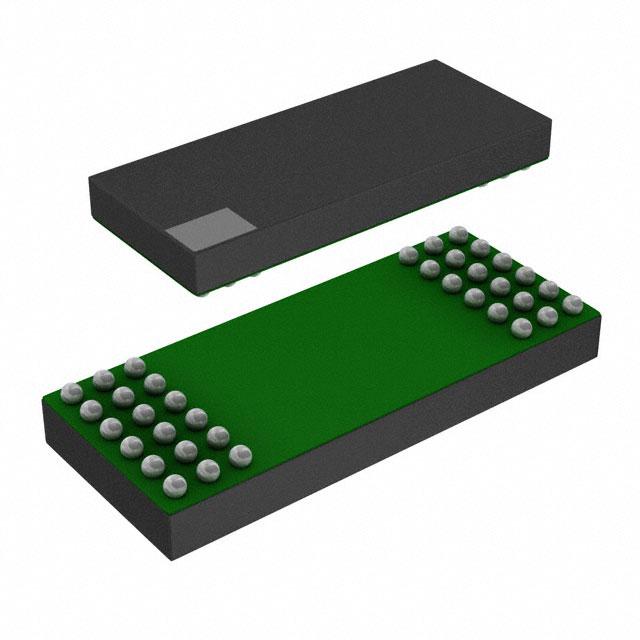

LTM2893CY#PBF

产品分类: 隔离器
厂牌: ANALOG DEVICES
产品描述: 100Mbps 9 BGA-36 贴片安装
供应商型号: LTM2893CY#PBF
供应商: 期货订购
标准整包数: 160
ANALOG DEVICES 隔离器 LTM2893CY#PBF

LTM2893CY#PBF概述


    产品简介


    LTM2893/LTM2893-1 高速隔离式μ模块ADC接口
    LTM2893/LTM2893-1 是一款由Analog Devices公司设计的高速隔离型微模组(μModule)SPI接口,专为隔离高分辨率模数转换器(ADC)而设计。此产品主要用于隔离采样速率高达1 Msps的18位SAR(逐次逼近寄存器)ADC,例如LTC2338及其类似系列,也可以与大多数通用ADC配合使用。特别地,LTM2893-1 专门针对隔离LTC2348及其类似系列同时采样ADC,支持配置设置写入到ADC中。这两种型号在通信延迟和转换启动信号等方面具备低抖动(30ps RMS)和低延迟(20ns)的特点。

    技术参数


    | 参数 | LTM2893 | LTM2893-1 |
    |
    | 工作电压 | VCC:3.0V~5.5V
    VL:1.71V~5.5V | VCC:3.0V~5.5V
    VL:1.71V~5.5V |
    | 供电电流 | 休眠状态:9mA~12mA
    1Msps转换速率:12mA~15mA | 休眠状态:9mA~12mA
    1Msps转换速率:12mA~15mA |
    | 数据传输速率 | 100MHz SPI兼容接口 | 100MHz SPI兼容接口 |
    | 模拟信号选择信号 | 三路隔离信号(SA, SB, SC) | 三路隔离信号(SA, SB, SC) |
    | 最大内部工作温度 | 125°C | 125°C |
    | 工作温度范围 | 0°C~70°C / -40°C~85°C / -40°C~125°C | 0°C~70°C / -40°C~85°C / -40°C~125°C |

    产品特点和优势


    LTM2893/LTM2893-1的主要特点是其高度集成的特性,能够实现高精度的模拟信号隔离和传输。这些产品在多个关键参数上具有显著优势,如低噪声和低抖动性能,适合在需要高度隔离和精确度的应用环境中使用。此外,产品的高可靠性以及宽泛的工作温度范围使其适用于工业、医疗和测试测量等领域的各种复杂环境。

    应用案例和使用建议


    应用案例:
    1. 工业过程控制:LTM2893/LTM2893-1 在严苛的工业环境中,例如自动化生产线上的传感器读取,能够提供可靠的隔离和数据采集。
    2. 测试和测量设备:在精密测试仪器中,隔离型ADC接口能确保数据传输的准确性和稳定性,即使在高电磁干扰环境下也能正常工作。
    使用建议:
    - 对于电源输入,需确保符合额定工作范围内的电压,避免因电压过高导致损坏。
    - 保持数字输入端和输出端的电容在规定范围内,以确保信号的稳定传输。
    - 在安装时,考虑产品的工作温度范围,以防止因温度变化导致的产品失效。

    兼容性和支持


    LTM2893/LTM2893-1 支持标准的SPI接口,并且与大多数通用ADC兼容。用户可以通过制造商提供的技术支持获得帮助,包括在线文档、用户手册和故障排查指南。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:如何判断设备是否达到其最大工作温度?
    - 解决方案:检查设备的数据手册,了解其最高内部工作温度。在实际应用中,通过环境温度传感器监控温度,确保不超过规定的温度极限。

    2. 问题:如何处理设备过载情况?
    - 解决方案:及时关闭设备,并检查电源输入电压是否在规定范围内。如果确认是电源原因造成的过载,调整输入电压或增加外部保护电路。

    总结和推荐


    总体而言,LTM2893/LTM2893-1 在其应用领域表现出色,具备高度集成、可靠性强以及适用范围广等优势。对于需要在严苛环境中进行高精度模拟信号采集和隔离传输的项目,强烈推荐使用此产品。此外,制造商提供的详细技术资料和支持服务也为其使用提供了坚实的保障。

LTM2893CY#PBF参数

参数
数据速率 100Mbps
通道数量 9
通用封装 BGA-36
安装方式 贴片安装
包装方式 散装,托盘

LTM2893CY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM2893CY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 隔离器 ANALOG DEVICES LTM2893CY#PBF LTM2893CY#PBF数据手册

LTM2893CY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
160+ ¥ 116.8545
320+ ¥ 114.0044
480+ ¥ 111.1543
库存: 1000
起订量: 160 增量: 1000
交货地:
最小起订量为:160
合计: ¥ 18696.72
