首页  >  产品百科  >  KPC357NT0B

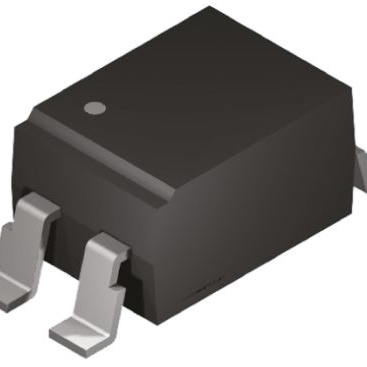

KPC357NT0B

产品分类: 隔离器
厂牌: COSMO ELECTRONICS/台湾冠西电子
产品描述: Cosmo 晶体管输出型光耦, 表面安装, 4针, DIP封装
供应商型号: KPC357NT0B SOP-4
供应商: 国内现货
标准整包数: 3000
COSMO ELECTRONICS/台湾冠西电子 隔离器 KPC357NT0B

KPC357NT0B概述

    KPC357NT 系列光耦合器:技术手册解析

    1. 产品简介


    KPC357NT系列是一款由Cosmo Electronics Corp.生产的4引脚微型扁平光电耦合器(Photocoupler)。它包含一个发光二极管(LED),通过光学耦合到一个光电晶体管上。这款光电耦合器适用于需要高密度安装的混合基板、可编程控制器、直流-直流转换器以及电信设备等多种应用场景。

    2. 技术参数


    KPC357NT系列的关键技术规格如下:
    - 电气特性:
    - 输入端:
    - 前向电流 \(IF\):最大50mA
    - 峰值前向电流 \(IFM\):最大1A
    - 反向电压 \(VR\):最大6V
    - 输出端:
    - 集电极-发射极电压 \(VCEO\):最大80V
    - 发射极-集电极电压 \(VECO\):最大5V
    - 集电极电流 \(IC\):最大50mA
    - 集电极功耗 \(PC\):最大150mW
    - 总功耗 \(Ptot\):最大170mW
    - 输入-输出隔离电压 \(Viso\):3750Vrms
    - 绝对最大额定值:
    - 操作温度 \(Topr\):-55℃至+115℃
    - 存储温度 \(Tstg\):-55℃至+125℃
    - 焊接温度 \(Tsol\):260℃,持续10秒
    - 电光特性:
    - 前向电压 \(VF\):\(IF = 20mA\) 时,典型值为1.2V
    - 反向电流 \(IR\):\(VR = 4V\) 时,最大值为10μA
    - 转移特性:
    - 电流转移比 \(CTR\):最小50%,\(IF = 5mA\), \(VCE = 5V\) 时
    - 响应时间(上升) \(tr\):典型值5μs
    - 响应时间(下降) \(tf\):典型值4μs

    3. 产品特点和优势


    - 环保合规:KPC357NT系列符合无铅和RoHS标准。
    - 紧凑设计:采用4引脚SOP封装,高度仅2.0mm。
    - 高隔离电压:输入-输出之间的隔离电压达到3750Vrms。
    - 多重认证:通过UL、c-UL、VDE、FIMKO、CQC等多种安全认证,确保产品质量可靠。
    - 稳定性:满足MSL等级1要求,保证长时间使用不会出现质量问题。

    4. 应用案例和使用建议


    - 应用场景:
    - 混合基板上的高密度安装
    - 可编程控制器
    - 直流-直流转换器
    - 电信设备
    - 使用建议:
    - 在实际应用中,建议进行详细的产品验证,以确保光电耦合器在特定环境下的稳定性和可靠性。
    - 在焊接过程中,要遵循制造商提供的推荐条件,以防止损坏产品。


    5. 兼容性和支持


    - 兼容性:
    - 与现有标准接口和其他同类电子元器件具有良好的兼容性,可以方便地集成到现有的电路设计中。
    - 支持:
    - Cosmo Electronics Corp. 提供全面的技术支持和维护服务,包括安装指南、常见问题解答和技术文档等资源。

    6. 常见问题与解决方案


    - 问题1:过高的前向电流导致发热问题。
    - 解决方案:合理控制输入电流,确保不超过最大允许值。
    - 问题2:响应时间不一致。
    - 解决方案:确保外部负载电阻符合推荐范围,并且在适当的温度范围内操作。
    - 问题3:隔离电压不足。
    - 解决方案:严格遵守焊接条件,确保输入-输出之间的隔离电压达到标准。

    7. 总结和推荐


    总体而言,KPC357NT系列光耦合器凭借其优良的设计、高隔离电压和多项认证,在多种应用场景中表现出色。尤其是对于需要高密度安装和高可靠性的场合,这款光电耦合器是一个理想的选择。推荐在混合基板、可编程控制器、直流-直流转换器和电信设备等应用中使用。
    综上所述,KPC357NT系列光耦合器不仅具备强大的性能和广泛的应用场景,还能提供良好的技术支持和售后服务。如果您正在寻找一款可靠且高效的光电耦合器,那么KPC357NT系列无疑是一个值得考虑的选择。

KPC357NT0B参数

参数
数据速率 -
通道数量 -
通用封装 DIP
安装方式 贴片安装,通孔安装

KPC357NT0B数据手册

厂牌 PDF简要描述 下载
COSMO ELECTRONICS/台湾冠西电子 隔离器 COSMO ELECTRONICS/台湾冠西电子 KPC357NT0B KPC357NT0B数据手册

KPC357NT0B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.25
6000+ ¥ 0.24
库存: 180000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 750
