2036-15-BLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 10KA 否 150V 通孔安装 7.5mm(长度)*5.1mm(高度)
供应商型号: 652-2036-15-BLF
供应商: Mouser
标准整包数: 1

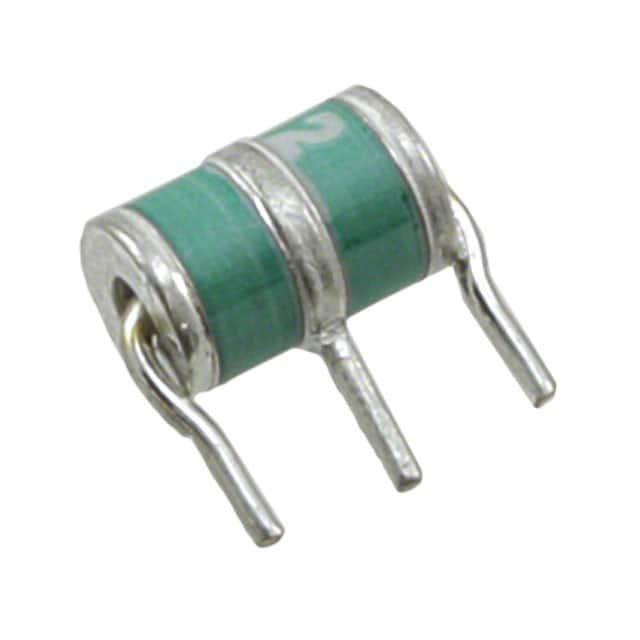

BOURNS 陶瓷气体放电管(GDT) 2036-15-BLF

2036-15-BLF概述


    产品简介


    2036系列微型三极气体放电管(Mini-TRIGARD™ Gas Discharge Tubes)是一种小型化设计的保护器件,直径仅为5毫米,长度为7.5毫米。这些气体放电管广泛应用于电信、工业电子、商业电子、消费电子以及航空和军事电子等领域。其独特的平衡设计和高可靠性使其成为电路保护的理想选择。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 直径:5.0±0.3 mm (0.197±0.012 in)
    长度:7.5±0.3 mm (0.295±0.012 in) |
    | 工作电压范围 | DC火花放电电压:75V到600V |
    | 冲击火花放电电压 | 100 V/μs:250 V 至 1100 V |
    | 绝缘电阻 | > 10^10 Ω |
    | 放电电流 | 冲击放电电流:最高20000A |
    | 环境温度范围 | 储存温度:-55°C 至 +105°C
    操作温度:-55°C 至 +105°C |
    | 克莱门特气候分类 (IEC 60068-1) | 55/105/21 |

    产品特点和优势


    1. Mini-TRIGARD™平衡设计:这一独特的设计使得该气体放电管具有更高的可靠性和更好的耐压能力。
    2. 小尺寸:直径仅5mm,长度仅7.5mm,非常适合空间受限的应用场合。
    3. UL认证和RoHS合规:符合UL和RoHS标准,确保产品的安全性和环保性。
    4. 多型号可选:不同型号覆盖不同的电压范围,适用于不同的应用场景。
    5. 高放电电流能力:能承受高达20000A的冲击放电电流,保证可靠的瞬态过电压防护。

    应用案例和使用建议


    应用案例:
    - 电信:用于电信设备中的防雷保护。
    - 工业电子:适用于各种工业自动化设备,如电机驱动器和传感器。
    - 航空电子:可用于飞行器中的电源系统保护。
    使用建议:
    - 在安装过程中需注意正确的连接方式,以确保气体放电管能够正常工作。
    - 对于特定应用环境下的温度变化,建议进行充分的测试以验证其稳定性和可靠性。

    兼容性和支持


    该产品与多种标准接口兼容,便于集成到现有系统中。厂商提供详尽的技术文档和支持服务,包括产品选型指南和技术咨询,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:如何确定正确的电压等级?
    - 答:根据具体应用场景选择合适的电压等级,确保其高于可能的瞬态过电压值。
    2. 问:在极端温度下工作会有什么影响?
    - 答:请参阅技术手册中的温度范围限制,超出此范围可能导致性能下降。

    总结和推荐


    综上所述,2036系列微型三极气体放电管凭借其高可靠性、小尺寸及广泛的适用范围,成为众多应用场合的理想选择。对于需要高过电压保护的应用环境,强烈推荐使用该产品。但用户需根据具体应用需求和环境条件,合理选择型号并遵循安装指导。

2036-15-BLF参数

参数
直流火花放电 150V
脉冲放电电流(8/20μs) 10KA
极数 3
故障安全保护
长*宽*高 7.5mm(长度)*5.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2036-15-BLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2036-15-BLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2036-15-BLF 2036-15-BLF数据手册

2036-15-BLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
