2056-42-ALF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 5KA 否 420V 8.5mm(长度)*6mm(高度)
供应商型号: 652-2056-42-ALF
供应商: Mouser
标准整包数: 1

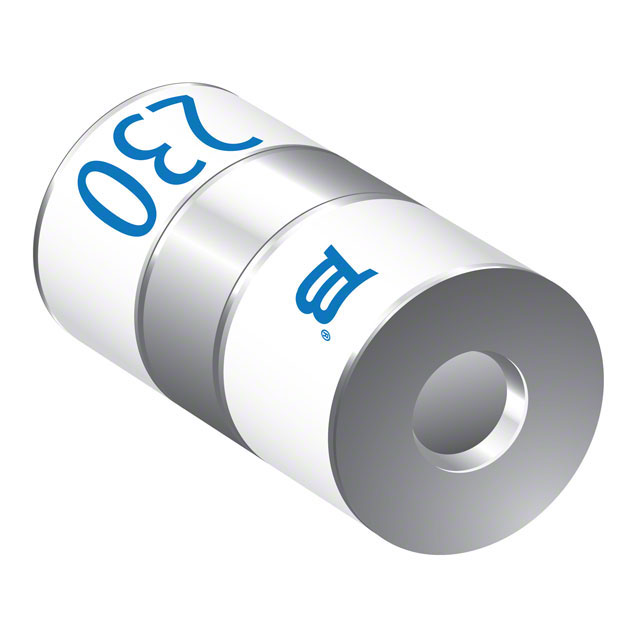

BOURNS 陶瓷气体放电管(GDT) 2056-42-ALF

2056-42-ALF概述


    产品简介


    Bourns 2056系列轻型三电极气体放电管是一款专为电信设备、工业设备和消费电子产品设计的高性能保护装置。该产品以其紧凑的尺寸(直径6mm,长度8mm)和低电容、插入损耗而著称。此外,它还提供了开关级失效短路选项,并且符合RoHS标准。这一系列的产品通过了UL认证,确保了其在各种复杂环境下的可靠性和安全性。

    技术参数


    | 特性 | 2056-09 | 2056-14 | 2056-20 | 2056-23 | 2056-25 |
    |
    | 直流火花电压 | ±20% | 90 V | 145 V | 200 V | 230 V |
    | 冲击火花电压 | 1000 V/μs| < 750 V | < 850 V | < 750 V | < 850 V |
    | 绝缘电阻 | > 1 GΩ
    | 发光电压 | 10 mA | ~ 70 V |
    | 电弧电压 | 1 A | ~ 10 V |
    | 最大电容 | < 2 pF
    | 最大冲击放电电流 | 5,000 A
    | 额定交流放电电流 | 5 A, 50 Hz, 1 s
    | 脉冲寿命 | 200 A, 10/1000 μs 100 次
    | 特性 | 2056-35 | 2056-40 | 2056-42 | 2056-47 | 2056-60 |
    |
    | 直流火花电压 | ±20% | 350 V | 400 V | 420 V | 600 V |
    | 冲击火花电压 | 1000 V/μs| < 650 V | < 750 V | < 700 V | < 800 V |
    | 绝缘电阻 | > 1 GΩ
    | 发光电压 | 10 mA | ~ 70 V |
    | 电弧电压 | 1 A | ~ 10 V |
    | 最大电容 | < 2 pF
    | 最大冲击放电电流 | 5,000 A
    | 额定交流放电电流 | 5 A, 50 Hz, 1 s
    | 脉冲寿命 | 200 A, 10/1000 μs 100 次

    产品特点和优势


    1. 紧凑尺寸:6mm直径和8mm长度的设计使其非常适合空间有限的应用场合。
    2. 低电容和插入损耗:这有助于减少信号损失,提高系统的整体性能。
    3. 开关级失效短路选项:这种设计使得电路在发生故障时能够安全地关闭,防止进一步损坏。
    4. 环保材料:符合RoHS标准,无铅化生产,有利于环境保护。
    5. UL认可:UL认证表明该产品经过严格测试,符合国际安全标准。

    应用案例和使用建议


    应用案例
    - 电信设备:用于保护交换机、路由器和其他电信基础设施免受过电压损害。
    - 工业设备:应用于工厂自动化系统,保护控制器和传感器不受瞬态电压冲击。
    - 消费电子产品:如笔记本电脑、智能手机和平板电脑,提供额外的防雷保护。
    使用建议
    - 正确选择型号:根据具体应用需求选择合适的电压等级。
    - 安装注意事项:确保接地良好,以保证放电管的有效性。
    - 定期检查:对放电管进行定期检查和更换,以保持系统的最佳状态。

    兼容性和支持


    Bourns 2056系列放电管可以与多种标准接口兼容,并且支持定制需求。厂商提供了详尽的技术文档和支持服务,确保用户能够轻松集成并获得必要的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 放电管触发电压不稳定 | 检查连接线是否紧固,确保接地良好。|
    | 放电后恢复时间较长 | 确认工作温度范围,避免超出规定温度范围。|
    | 设备遭受多次雷击后失效 | 更换新的放电管,并确保系统的过压保护机制完善。|

    总结和推荐


    Bourns 2056系列轻型三电极气体放电管凭借其出色的性能、可靠性以及广泛的应用范围,成为电信、工业和消费电子产品中不可或缺的保护元件。它的紧凑尺寸和环保特性使它在市场上具有很强的竞争力。强烈推荐给需要高效、可靠过电压保护解决方案的用户。
    通过仔细考虑其特性和优势,用户将发现这款产品不仅能满足当前需求,还能在未来发展中继续提供可靠的保护。

2056-42-ALF参数

参数
故障安全保护
直流火花放电 420V
脉冲放电电流(8/20μs) 5KA
极数 3
长*宽*高 8.5mm(长度)*6mm(高度)
零件状态 在售
包装方式 托盘

2056-42-ALF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2056-42-ALF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2056-42-ALF 2056-42-ALF数据手册

2056-42-ALF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
10+ $ 0.8982 ¥ 7.5894
50+ $ 0.7931 ¥ 6.7017
100+ $ 0.7007 ¥ 5.9209
250+ $ 0.6383 ¥ 5.3935
1000+ $ 0.581 ¥ 4.9098
库存: 727
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.71
