2026-35-C4FLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 20KA 是 350V 通孔安装 13.2mm(长度)*7.9mm(高度)
供应商型号: 652-2026-35-C4FLF
供应商: Mouser
标准整包数: 1

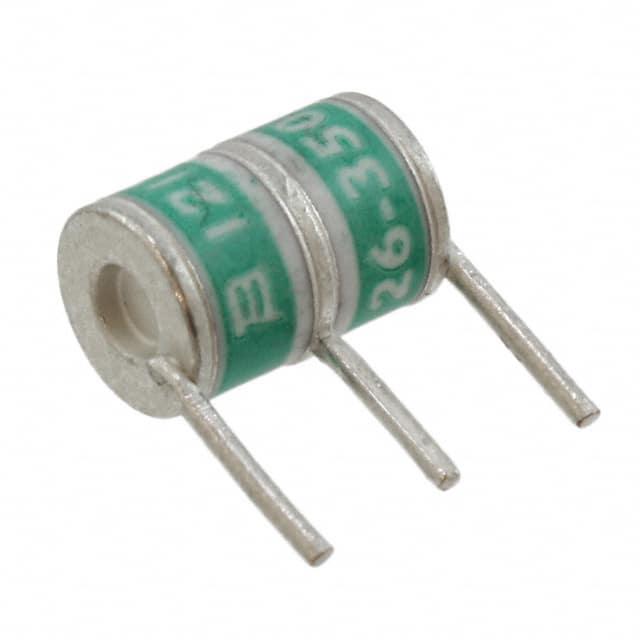

BOURNS 陶瓷气体放电管(GDT) 2026-35-C4FLF

2026-35-C4FLF概述


    产品简介


    TRIGARD®气体放电管(Gas Discharge Tube, GDT)2026系列是一款高性能的三极放电管,具有卓越的过电压保护能力。该系列产品以小型化设计著称,直径约为8毫米,长度为11毫米,符合工业标准且具备高度可靠性和稳定性。TRIGARD®气体放电管广泛应用于电信、工业电子、商业电子、消费电子以及汽车、航空和军事电子等领域,能够有效保护敏感电路免受雷击和瞬态浪涌的破坏。

    技术参数


    | 参数名称 | 描述 |

    | 尺寸 | 直径约8 mm,长度约11 mm |
    | 电压范围 | DC Sparkover电压:75V至600V |
    | 冲击耐受电流 | 冲击电流:20,000A(8/20 µs),最大10次操作 |
    | 绝缘电阻 | > 10¹⁰ Ω(测试电压:100V) |
    | 电容 | < 2 pF(测试频率:1 MHz) |
    | 工作温度 | 操作和存储温度范围:-40°C 至 +90°C |
    | 兼容性认证 | UL 497B、GR-974-CORE、GR-1361-CORE |

    产品特点和优势


    1. 高可靠性:通过UL认证和国际标准测试,确保长期稳定运行。
    2. 宽泛的工作电压范围:支持从75V到600V的不同电压需求,适用于多种应用场景。
    3. 强大的浪涌防护能力:额定冲击电流高达20,000A,能有效应对高能量瞬态浪涌。
    4. 可定制化设计:提供多种配置选择,包括不同电压等级及Fail-Short机制。
    5. 环保合规:RoHS版本提供无铅环保选项,满足全球法规要求。

    应用案例和使用建议


    应用场景:
    - 电信行业:用于保护通信设备免受雷击和电涌的损害。
    - 汽车电子:应用于车载ECU和其他敏感电路。
    - 工业控制:保障PLC、变频器等工业设备的电气安全。
    使用建议:
    - 在安装时确保所有连接组件经过充分测试,以验证系统的整体可靠性。
    - 针对极端环境条件(如高温或潮湿),建议采取额外的保护措施。

    兼容性和支持


    - 兼容性:与主流电子系统和设备兼容,适合各种嵌入式应用。
    - 技术支持:Bourns提供全面的技术支持服务,包括设计咨询和故障排查。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电回路是否存在短路现象 |
    | 放电次数减少 | 确认设备是否处于额定电压范围内 |
    | 温度异常升高 | 更换Fail-Short机制配置或改善散热措施 |

    总结和推荐


    综合评估:
    - 优点:TRIGARD®气体放电管2026系列凭借其紧凑设计、高浪涌防护能力和广泛的适用性,在多个领域表现出色。
    - 推荐:强烈推荐用于需要严格保护电子设备的场景,特别是电信、工业和汽车电子领域。
    综上所述,Bourns 2026系列气体放电管以其卓越的技术性能和丰富的应用场景成为电子元件市场的优选方案。无论是作为独立元件还是复杂系统的组成部分,它都能提供可靠的保护效果。

2026-35-C4FLF参数

参数
故障安全保护
直流火花放电 350V
脉冲放电电流(8/20μs) 20KA
极数 3
长*宽*高 13.2mm(长度)*7.9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

2026-35-C4FLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2026-35-C4FLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2026-35-C4FLF 2026-35-C4FLF数据手册

2026-35-C4FLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
