GDT35-09-S1-RP

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: Bourns 气体放电管, 直流击穿电压90V, 表面安装器件, 最大浪涌电流 20kA
供应商型号: 4079746
供应商: 海外现货
标准整包数: 1

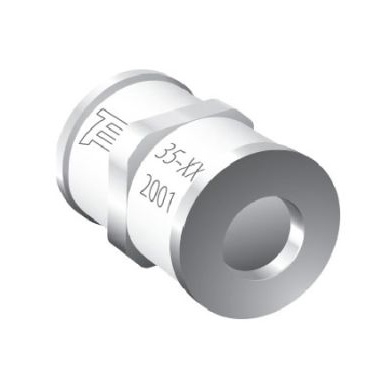

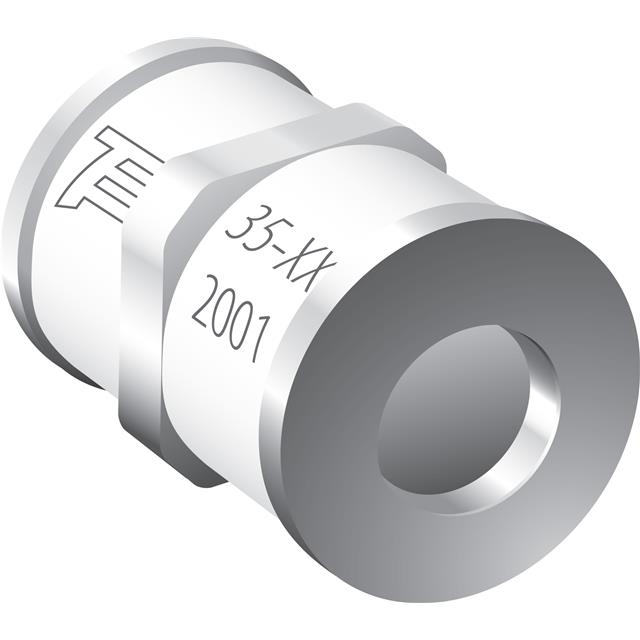

BOURNS 陶瓷气体放电管(GDT) GDT35-09-S1-RP

GDT35-09-S1-RP概述

    GDT35 系列 - 第三代三电极气体放电管避雷器

    产品简介


    GDT35 系列是博朗斯公司(Bourns)新推出的第三代表面贴装型三电极气体放电管避雷器。该系列产品以其卓越的性能和紧凑的体积,在多种应用中提供强大的电压瞬变保护。GDT35 系列广泛应用于通信设备、工业控制、网络接口等多个领域。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | 气候类别(IEC 60068-1) | 55 / 125 / 21 |
    | 潮湿敏感等级(MSL) | 1 |
    | 最大浪涌电流 | 20 kA |
    | 直流击穿电压(±20%) | 75 V - 600 V |
    | 冲击击穿电压(99% 概率) | 300 V - 1000 V |
    | 绝缘电阻 | > 2 GW |
    | 光辉电压 | 650 V - 1200 V |
    | 电弧电压 | 70 V - 1000 V |
    | 从光辉到电弧过渡电流 | < 0.5 A |
    | 容量 | < 0.7 pF |

    产品特点和优势


    1. 快速响应时间:能在微秒级内响应电压瞬变,确保系统的快速保护。
    2. 宽广的工作温度范围:可在极端温度条件下正常工作,适用于各种严苛环境。
    3. 高浪涌电流承受能力:最大浪涌电流可达20 kA,能有效吸收和释放瞬时能量,保护后续组件。
    4. 低电容和插入损耗:电容值小于0.7 pF,可减小对电路的影响,适合高速信号线路保护。
    5. 稳定性能:在整个生命周期内保持稳定性能,减少维护需求。
    6. 小型表面贴装封装:适合高密度板设计,占用空间小,便于安装。
    7. 符合RoHS标准:环保材料,满足严格的环保要求。

    应用案例和使用建议


    - 应用案例:GDT35系列常用于机顶盒、工业通信设备、暖通空调控制系统、xDSL/POTS/G.Fast通信系统以及天线保护等领域。例如,在机顶盒中,它能够有效地抵御电压瞬变,保护内部敏感电子元件。

    - 使用建议:在选择GDT35系列时,需根据实际应用中的工作电压和浪涌电流来选择合适的型号。为确保最佳性能,建议严格按照厂商提供的焊接参数进行回流焊操作,避免因温度过高导致暂时的电压击穿电压增加现象。

    兼容性和支持


    GDT35系列采用标准5mm直径、7.2mm长的表面贴装设计,能够与市场上常见的PCB布局兼容。博朗斯公司提供详尽的技术支持文档和库存样品,确保客户能够快速了解产品特性和正确使用方法。同时,针对特定行业标准如UL 497B认证的支持也进一步提升了产品的可靠性。

    常见问题与解决方案


    1. Q:如何处理焊接后的暂时性电压击穿电压增加?
    - A:只需等待24小时,电压击穿电压会自动恢复至正常水平,无需额外处理。

    2. Q:GDT35系列是否支持汽车级应用?
    - A:除非特别注明,否则不推荐用于汽车级应用。若需用于汽车应用,请联系博朗斯公司获得详细指导。

    总结和推荐


    总体而言,GDT35系列三电极气体放电管避雷器凭借其出色的性能指标和可靠的设计,在众多应用场景中展现出强大的保护能力。特别是对于需要快速响应、宽温范围、高浪涌电流处理能力的应用,GDT35系列是理想的选择。强烈推荐给对保护敏感电子元件和延长设备寿命有需求的用户。

GDT35-09-S1-RP参数

参数
故障安全保护 -
直流火花放电 -
脉冲放电电流(8/20μs) 14KA
极数 3
Cylinder No Lead,3 Terminal
包装方式 卷带包装

GDT35-09-S1-RP厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

GDT35-09-S1-RP数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS GDT35-09-S1-RP GDT35-09-S1-RP数据手册

GDT35-09-S1-RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
