2036-07-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: Bourns 气体放电管, 直流击穿电压75V, 表面安装器件, 最大浪涌电流 20kA
供应商型号: 2036-07-SM-RPLF
供应商: 国内现货
标准整包数: 1

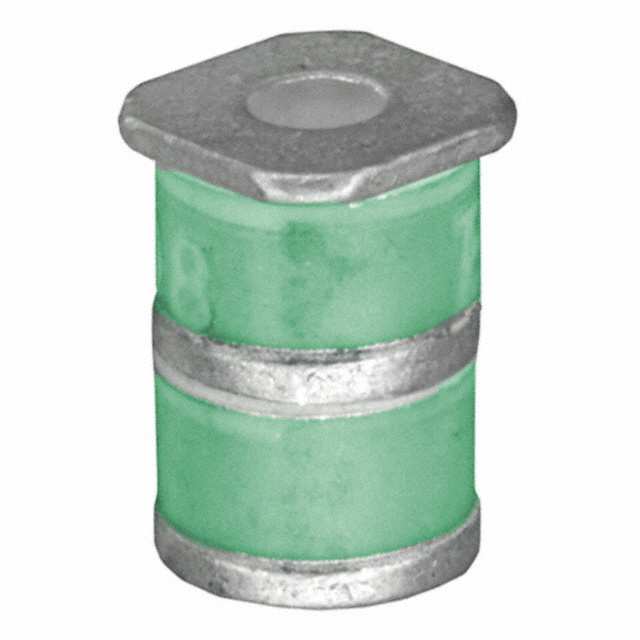

BOURNS 陶瓷气体放电管(GDT) 2036-07-SM-RPLF

2036-07-SM-RPLF概述


    产品简介


    Bourns 2036-xx-SM 精密气体放电管(GDT)浪涌保护器是一款面向高带宽应用的表面贴装(SM)型气体放电管。它采用微型设计,直径仅为5毫米,长度为7.3毫米,非常适合作为板级保护器件应用于宽带电路。由于其卓越的能量处理能力和稳定的长寿命性能,这款GDT特别适用于xDSL、有线宽带及高速以太网等应用。

    技术参数


    - 型号系列:2036-xx-SM
    - 直流火花过电压(±20% @ 100 V/s):根据型号不同,范围为75V至625V。
    - 冲击火花过电压(1000 V/μs):从250V到1100V不等。
    - 绝缘电阻(IR):>10^10Ω (对于某些型号为>10^8Ω)
    - 发光电压:约70V
    - 弧电压:约10V
    - 电容:≤2pF
    - 放电电流:
    - 20000A,8/20 μs (1次)
    - 10000A,8/20 μs (10次)
    - 200A,10/1000 μs (300次)
    - 2000A,10/350 μs (1次)
    - 200A,10/700 μs (500次)
    - 交流放电电流:
    - 20Arms,1秒 (1次)
    - 10Arms,1秒 (10次)
    - 存储温度:-55°C至+105°C
    - 工作温度:-55°C至+105°C
    - 气候类别(IEC 60068-1):55/105/21
    - 湿度敏感度等级:1级
    - ESD分类(HBM):N/A

    产品特点和优势


    1. 高能量处理能力:能够在短时间内承受高达20000A的冲击放电电流。
    2. 稳定性:在全生命周期内具有稳定的工作特性,保证长期可靠性。
    3. 低插入损耗:低至2pF的电容使得信号传输不受影响,适合宽带应用。
    4. 表面贴装设计:适合自动化生产和安装,提高了生产效率并降低了成本。
    5. 符合RoHS标准:绿色环保,符合环保要求。

    应用案例和使用建议


    应用案例:
    - 在xDSL、有线宽带和高速以太网中作为板级保护器件。
    - 用于通信系统中对瞬态干扰的防护,如雷击引起的过电压。
    使用建议:
    - 确保在安装前检查产品性能,并严格按照制造商提供的数据手册进行操作。
    - 建议使用标准的回流焊工艺安装,对于特殊应用需要预先测试和验证。
    - 对于一些特定型号,在焊接后的24小时内可能会出现暂时的直流击穿电压变化,但这不会影响产品的性能和保护级别。

    兼容性和支持


    - 兼容性:该产品可以与其他符合标准的电子元器件和设备配合使用。
    - 支持:Bourns公司提供全面的技术支持和维护服务,包括但不限于在线技术支持和专业培训。

    常见问题与解决方案


    1. 问题:焊接后的产品性能不稳定。
    - 解决方案:大多数设备会在焊接后的24小时内恢复正常,无需担心。
    2. 问题:如何确定产品的型号?
    - 解决方案:通过日期代码和电压标记来确定具体型号,如0209 400V表示生产日期为2002年9月,额定电压为400V。
    3. 问题:产品是否需要特殊的存储条件?
    - 解决方案:产品应在-55°C至+105°C的温度范围内存放,避免受潮。

    总结和推荐


    综合评估:Bourns 2036-xx-SM 精密气体放电管是专为高带宽应用设计的高性能板级保护器件。其独特的表面贴装设计和出色的性能参数使其成为理想的选择。产品在高能量处理能力、稳定性和低电容方面的表现尤其突出。
    推荐:强烈推荐使用Bourns 2036-xx-SM精密气体放电管,尤其是对于需要高可靠性和长寿命保护的应用场合。产品适用于各种高带宽电路,具备广泛的适用性和强大的市场竞争力。

2036-07-SM-RPLF参数

参数
故障安全保护
直流火花放电 75V
脉冲放电电流(8/20μs) 10KA
极数 3
长*宽*高 7.3mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2036-07-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2036-07-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2036-07-SM-RPLF 2036-07-SM-RPLF数据手册

2036-07-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
