2053-09-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 3KA 否 90V 贴片安装 4.2mm(长度)
供应商型号: 2148163
供应商: 海外现货
标准整包数: 5

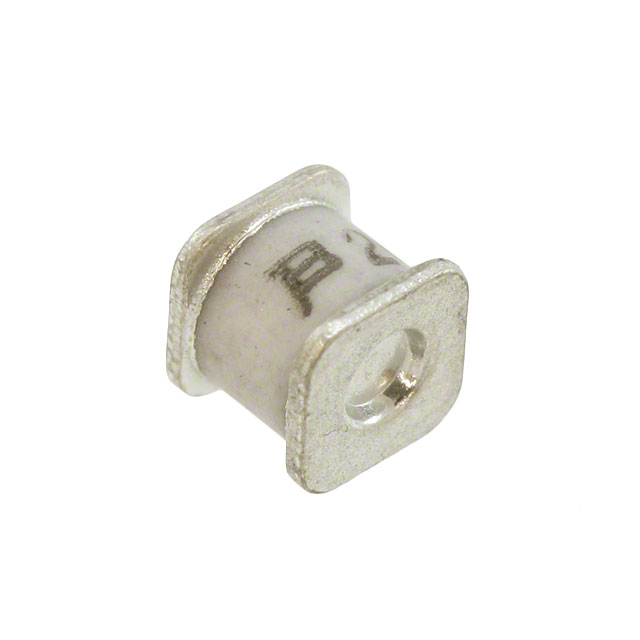

BOURNS 陶瓷气体放电管(GDT) 2053-09-SM-RPLF

2053-09-SM-RPLF概述


    产品简介


    Bourns 2053系列轻型两电极微型气体放电管
    Bourns 2053系列是一款设计用于保护敏感电子设备免受瞬态电压冲击的气体放电管(GDT)。该系列产品具有体积小巧、低电容、高绝缘电阻等特点,非常适合在电信设备、工业设备和消费电子产品中使用。该产品通过了RoHS认证并获得了UL认可,符合环保标准,保证了长期的稳定性和可靠性。

    技术参数


    - 尺寸: 直径4mm,长度4.2mm
    - 封装: 贴片封装
    - 低电容: 典型值为0.5pF
    - 高绝缘电阻: >1 GΩ
    - 绝缘电阻(IR): 50/100/250 V下均大于1 GΩ
    - 发光电压(Glow Voltage): 10 mA时约为70 V
    - 电弧电压(Arc Voltage): >1 A时约为10 V
    - 最大浪涌电流: 5,000 A(8/20 μs),1次操作;3,000 A(8/20 μs),10次操作
    - 额定交流电涌电流: 3 A(50 Hz,1秒),1次操作;6 A,9个周期,1次操作
    - 冲击寿命: 100 A(10/1000 μs),300次操作
    - 直流保持电压: < 150 ms
    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围: -40°C 到 +115°C

    产品特点和优势


    - 小型化设计: 4 mm直径和4.2 mm长度的设计使其易于集成到紧凑的电路板上。
    - 高绝缘电阻: >1 GΩ的绝缘电阻确保了卓越的电气性能和长时间的稳定性。
    - 低电容: 0.5 pF的典型电容值减少了对信号传输的干扰。
    - 合规认证: RoHS认证和UL认可保证了产品的环保特性和安全可靠性。

    应用案例和使用建议


    应用案例:
    - 电信设备:在通信网络中保护关键设备免受雷击和其他瞬态电压的影响。
    - 工业设备/电子产品:在工业自动化系统中作为过电压保护装置。
    - 消费电子产品:在手机、平板电脑等便携设备中提供过电压防护。
    使用建议:
    - 确保安装过程中遵守IPC/JEDEC J-STD-020 rev D规范,以获得最佳性能。
    - 在不同应用场景中,需根据实际设备性能进行验证测试,确保满足具体应用需求。
    - 为了进一步提高保护效果,可以考虑与其他防护元件(如压敏电阻)配合使用。

    兼容性和支持


    - 兼容性: 适用于多种电子设备和系统,特别是那些需要过电压保护的应用场合。
    - 支持: 厂商提供了详细的文档和测试方法(例如ITU-T K.12和IEC 61643-311),并且提供了技术支持和维护服务。

    常见问题与解决方案


    问题1: 产品性能不一致。
    解决方案: 确认实际应用环境符合规定的工作温度范围,并进行性能验证测试。
    问题2: 安装时无法正常工作。
    解决方案: 检查是否遵循正确的安装指南和焊接工艺,确保符合IPC/JEDEC J-STD-020 rev D规范。

    总结和推荐


    综合评估:
    - Bourns 2053系列轻型两电极微型气体放电管以其小巧的尺寸、优异的电气特性和高可靠性成为众多应用场合的理想选择。
    - 其独特的设计和卓越的性能使其在市场上具备很强的竞争力。
    推荐:
    - 强烈推荐使用该产品。无论是电信、工业还是消费电子产品,都能显著提升设备的过电压防护能力,保障系统的安全可靠运行。

2053-09-SM-RPLF参数

参数
极数 2
故障安全保护
直流火花放电 90V
脉冲放电电流(8/20μs) 3KA
长*宽*高 4.2mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2053-09-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2053-09-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2053-09-SM-RPLF 2053-09-SM-RPLF数据手册
