2039-80-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 2.5KA 否 800V 贴片安装 4.4mm(长度)*5mm(高度)
供应商型号: 2039-80-SM-RPLF
供应商: Master
标准整包数: 1500

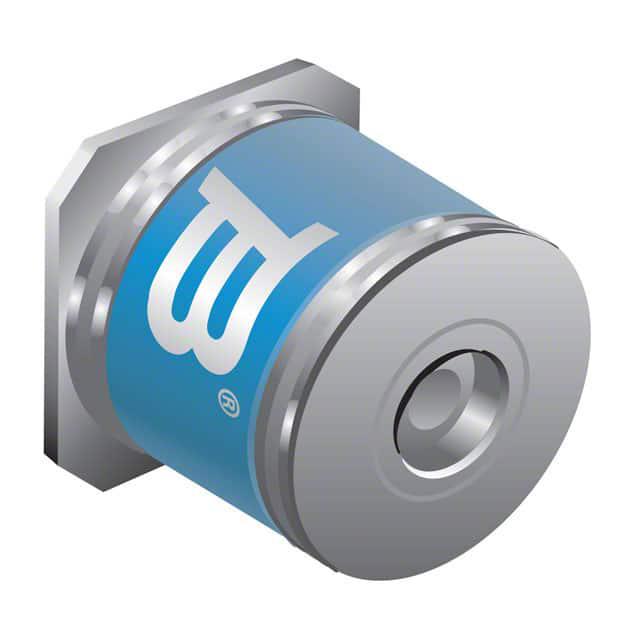

BOURNS 陶瓷气体放电管(GDT) 2039-80-SM-RPLF

2039-80-SM-RPLF概述


    产品简介


    2039-xxx-SM 系列是 Bourns 公司生产的高电压气体放电管(GDT),采用无引脚表面贴装设计,适用于经济高效的组装工艺。这款产品具有低电容、低插入损耗、高浪涌电流额定值以及快速响应瞬态变化的特点。它的紧凑尺寸使其成为高带宽应用的理想选择,如 xDSL、电缆宽带和高速以太网。该系列产品符合 RoHS 规范,并通过了 ITU-T (CCITT) K.12 和 IEEE C62.31 测试方法的认证。

    技术参数


    | 参数名称 | 规格 |

    | 绝缘电阻 (IR) | > 109 Ω |
    | 弧电压 | ~ 10 V |
    | 发光-弧过渡电流 | < 0.5 A |
    | 电容 | < 1 pF |
    | 直流保持电压 | < 150 ms |
    | 最大单次放电电流 | 5 kA (> 1 次操作) |
    | 冲击放电电流 | 2.5 kA, 8/20 μs (> 10 次操作) |
    | 交替放电电流 | 2.5 Arms, 1 s (> 10 次操作) |
    | 工作温度范围 | -55 至 +85 °C |
    | 放电电压 | 800 V - 1100 V |

    产品特点和优势


    1. 无引脚表面贴装:简化组装工艺,提高生产效率。
    2. 低电容和低插入损耗:有助于减少信号传输过程中的衰减。
    3. 高浪涌电流额定值:提供更可靠的瞬态保护。
    4. 快速响应瞬态变化:能够在微秒级别内响应并处理电压尖峰。
    5. 紧凑尺寸:仅5mm直径,适合板级保护。
    6. RoHS合规:符合环保标准,适用于全球市场。

    应用案例和使用建议


    应用案例
    - xDSL: 用于数字用户线路中的电信号保护。
    - 电缆宽带: 保障宽带网络传输稳定。
    - 高速以太网: 在高速网络中防止电压波动对设备的影响。
    使用建议
    - 焊接后恢复时间:表面贴装器件在焊接后可能会出现临时的直流偏置增加现象,一般在24小时内会自行恢复,不会影响产品质量或保护性能。
    - 长期稳定性:建议在实际应用前进行测试,确保器件在特定条件下的性能符合预期。

    兼容性和支持


    - 兼容性:2039系列产品可与“拾放”组装系统兼容,适用于多种装配线环境。
    - 支持和维护:Bourns公司提供详尽的技术支持和维护服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 焊接后性能下降:
    - 解决方案:检查焊接工艺是否正确,通常情况下24小时内性能会恢复正常。
    2. 使用寿命短:
    - 解决方案:定期检查和更换损坏的产品,保证系统的可靠性。

    总结和推荐


    2039-xxx-SM 高电压气体放电管凭借其出色的性能和广泛的应用范围,在电信、宽带和网络等领域具有明显优势。无论是作为新项目的一部分还是替代现有解决方案,该产品都是一个值得信赖的选择。强烈推荐在相关应用场景中使用。
    综上所述,Bourns 的 2039-xxx-SM 高电压气体放电管凭借其优秀的性能指标和广泛的应用场景,是您在高可靠性应用中的理想选择。无论是在 xDSL、电缆宽带还是高速以太网领域,它都能提供卓越的瞬态保护效果。

2039-80-SM-RPLF参数

参数
脉冲放电电流(8/20μs) 2.5KA
极数 2
故障安全保护
直流火花放电 800V
长*宽*高 4.4mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2039-80-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2039-80-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2039-80-SM-RPLF 2039-80-SM-RPLF数据手册

2039-80-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.5374 ¥ 4.4661
3000+ $ 0.5266 ¥ 4.3119
6000+ $ 0.5187 ¥ 4.248
7500+ $ 0.5109 ¥ 4.1841
10500+ $ 0.5032 ¥ 4.121
15000+ $ 0.4957 ¥ 4.0597
25500+ $ 0.4957 ¥ 4.0597
库存: 1519
起订量: 1500 增量: 0
