2027-07-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 10KA 否 75V 贴片安装 6mm(长度)*7.93mm(高度)
供应商型号: 3373328
供应商: 海外现货
标准整包数: 1

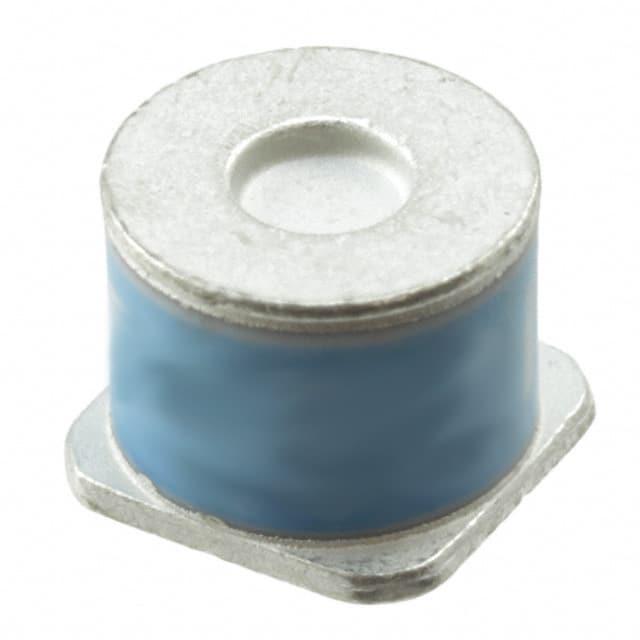

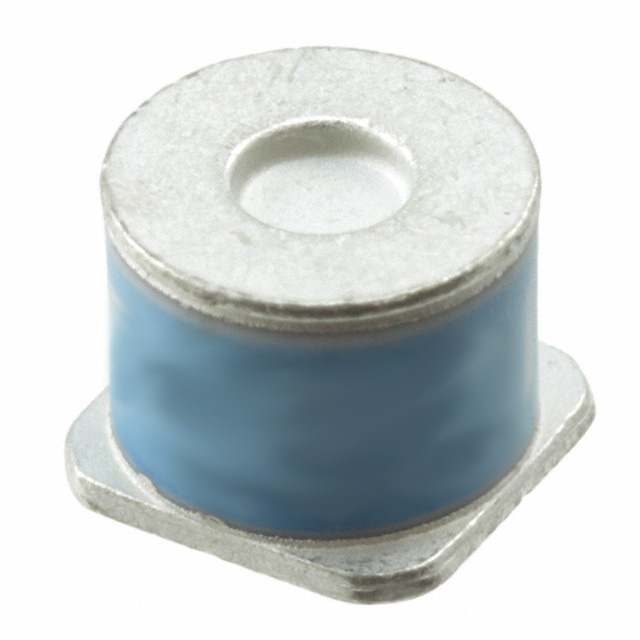

BOURNS 陶瓷气体放电管(GDT) 2027-07-SM-RPLF

2027-07-SM-RPLF概述


    产品简介


    Bourns® 2027系列是2电极气体放电管(Gas Discharge Tube, GDT)瞬态电压抑制器。此系列产品专为表面贴装设计,适用于紧凑型应用,如电信、商用及工业电子设备中的印刷电路板(PCB)。它提供卓越的防浪涌保护,能够在各种恶劣环境下稳定工作。

    技术参数


    - 尺寸:直径8mm,长6mm
    - 绝缘电阻:≥10^10Ω(50V)
    - 点火电压:约70V(10mA)
    - 弧光电压:>10V
    - 点火-弧光转换电流:<0.5A
    - 电容:<1pF(1MHz)
    - 直流保持电压:<150ms(具体数值取决于型号)
    - 脉冲放电电流:
    - 25000A,8/20μs,至少1次
    - 10000A,8/20μs,>10次
    - 2500A,10/350μs,至少2次
    - 500A,10/1000μs,>400次
    - 100A,10/1000μs或10/700μs,>1000次
    - 交流放电电流:
    - 65Arms,11周期,至少1次
    - 10Arms,1秒,>10次
    - 工作温度范围:-55°C到+125°C
    - 气候类别:40/90/21
    - 认证:UL认可组件,UL文件号E153537
    - RoHS合规:符合RoHS标准

    产品特点和优势


    1. 经济组装:表面贴装技术适合自动化组装,节省成本。
    2. 高浪涌电流能力:能够承受大电流冲击,确保在恶劣环境下的可靠保护。
    3. 低电容和插入损耗:电容值低,插入损耗小,不会干扰电路正常工作。
    4. 稳定的击穿特性:在整个使用寿命期间保持稳定的击穿特性。
    5. 广泛的应用范围:适用于电信、工业电子、商业电子、航空和军用电子等领域。

    应用案例和使用建议


    - 电信领域:用于电信设备的保护,防止过压对通信线路的损害。
    - 工业电子:应用于工业控制设备中,保护敏感元件免受雷击或电力系统异常引起的浪涌。
    - 商用电子产品:如电脑、服务器等,提供额外的防护层,增加产品的可靠性和寿命。
    - 航空和军事电子:用于航空航天和军事设备,保证在极端环境下的稳定运行。
    使用建议:
    - 在焊接过程中可能会出现暂时性的直流击穿电压变化,一般会在24小时内恢复正常,不会影响产品质量或保护性能。
    - 建议严格按照IPC/JEDEC J-STD-020 Rev D的标准进行回流焊工艺。

    兼容性和支持


    - 兼容性:可与“拾放”装配系统兼容,方便自动化生产。
    - 支持:制造商提供详尽的技术文档和规范,以确保客户正确使用产品。

    常见问题与解决方案


    - 问题1:焊接后出现短暂的直流击穿电压上升。
    - 解决方案:大多数情况下,这种现象会在24小时内自行恢复,无需特殊处理。
    - 问题2:长时间使用后的击穿电压变化。
    - 解决方案:确保击穿电压的变化在允许范围内(±20%),这不影响产品的保护性能。

    总结和推荐


    Bourns® 2027系列GDT具有高度可靠的防浪涌保护能力,广泛适用于多种应用场景。其高稳定性、低电容及插入损耗等特性使其在市场上具备强大的竞争力。对于需要高可靠性瞬态电压保护的应用场合,这款产品无疑是理想的选择。强烈推荐在相关领域的产品设计中采用这一产品。

2027-07-SM-RPLF参数

参数
故障安全保护
直流火花放电 75V
脉冲放电电流(8/20μs) 10KA
极数 2
长*宽*高 6mm(长度)*7.93mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2027-07-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2027-07-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2027-07-SM-RPLF 2027-07-SM-RPLF数据手册

2027-07-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
