GDT35-40-S1-RP

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: Bourns 气体放电管, 直流击穿电压400V, 表面安装器件, 最大浪涌电流 20kA
供应商型号: 4079755
供应商: 海外现货
标准整包数: 1

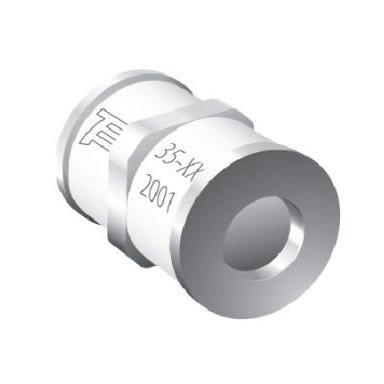

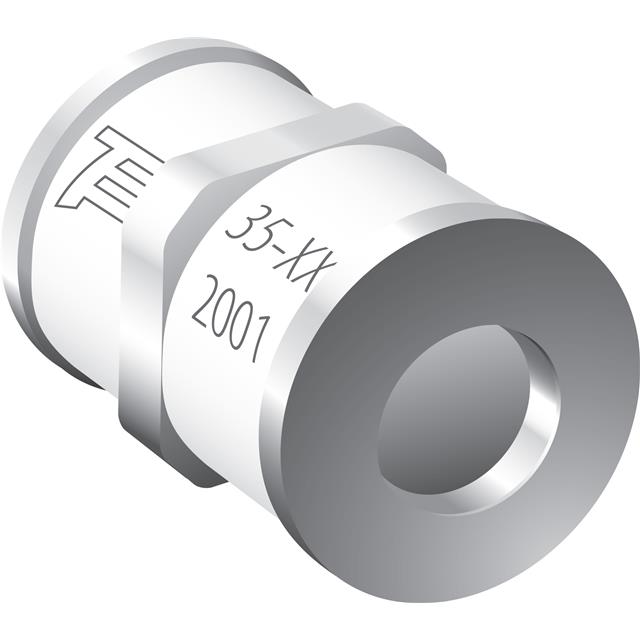

BOURNS 陶瓷气体放电管(GDT) GDT35-40-S1-RP

GDT35-40-S1-RP概述

    GDT35系列:下一代三电极气体放电管避雷器

    产品简介


    GDT35系列是博尔思(Bourns)推出的下一代表面贴装三电极气体放电管避雷器。该系列产品具有快速响应时间、宽温度范围、高浪涌电流额定值等特点。这些独特的性能使其广泛应用于多种领域,如电视顶盒、工业通信、HVAC控制、xDSL、POTS和G.Fast等电信系统以及天线保护。GDT35系列的设计旨在显著提高对感应电压瞬变的保护,比如雷击和交流感应现象。与现有的气体放电管设计相比,其增强了的保护水平和更严格的电压限制设计,可以减少下游组件所承受的压力。

    技术参数


    GDT35系列的具体技术参数如下表所示:
    | Bourns Part No. | DC Sparkover Voltage (V) | Impulse Sparkover Voltage (V) | Insulation Resistance (MΩ) | Capacitance (pF) |

    | GDT35-07 | 75 | 300 | > 2 GW | < 0.7 |
    | GDT35-09 | 90 | 350 | 52 | - |
    | GDT35-11 | 110 | 300 | 51 | - |
    | GDT35-15 | 150 | 420 | 135 | - |
    | GDT35-20 | 200 | 480 | - | - |
    | GDT35-23 | 230 | 510 | - | - |
    | GDT35-25 | 250 | 510 | - | - |
    | GDT35-30 | 300 | 660 | - | - |
    | GDT35-35 | 350 | 670 | - | - |
    | GDT35-40 | 400 | 670 | - | - |
    | GDT35-42 | 420 | 850 | - | - |
    | GDT35-47 | 470 | 870 | - | - |
    | GDT35-60 | 600 | 1000 | - | - |
    工作环境方面,GDT35系列的存储温度范围为-55°C至+125°C,工作温度范围也为-55°C至+125°C。其气候类别(IEC 60068-1)为55/125/21,湿敏等级(MSL)为1级。此外,GDT35系列符合RoHS标准,并提供小尺寸表面贴装封装。

    产品特点和优势


    1. 快速响应时间:GDT35系列具有极快的响应时间,可以在瞬间反应并限制感应电压瞬变。
    2. 宽温度范围:能够在极端温度环境下保持稳定性能,适合各种恶劣环境的应用。
    3. 高浪涌电流额定值:能够承受高达数千安培的浪涌电流,提供更强大的过电压保护。
    4. 低电容和插入损耗:有效减少信号传输过程中的失真,适用于高频信号处理。
    5. 稳定性:在整个使用寿命期间保持稳定的性能表现,确保长期可靠性。
    6. 小尺寸封装:采用5 x 7.2 mm的紧凑设计,便于安装在有限空间内。
    7. RoHS合规:符合环保要求,无卤素。

    应用案例和使用建议


    根据GDT35系列的技术手册,该产品在多个领域均有广泛应用。例如,在电视顶盒、工业通信设备、空调控制系统、电信系统的xDSL、POTS及G.Fast接口以及天线保护等场景中都表现出色。
    在使用时,建议按照博尔思推荐的回流焊接参数进行焊接,以确保最佳的电气性能。同时,需要注意的是,焊后可能有一段短暂的DC火花电压上升期,但这不会影响产品的保护性能,并且会在24小时内恢复到正常状态。

    兼容性和支持


    GDT35系列与市场上主流的电子元件和设备兼容,可以方便地集成到现有系统中。此外,博尔思公司提供了详细的技术文档和客户支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    在实际应用中,用户可能会遇到以下问题:
    1. DC火花电压上升:在回流焊接后,DC火花电压可能会暂时升高,但无需担心,因为这是正常现象,并且会在24小时内恢复正常。
    2. 温度适应性:由于GDT35系列的工作温度范围很广(-55°C至+125°C),因此在不同环境下的适用性较强,但仍需关注具体应用中的温湿度条件。
    3. 电路连接方式:由于GDT35系列是非极性的双向气体放电管,所以在电路连接时需要注意正确连接正负极,避免反接导致损坏。

    总结和推荐


    总体而言,GDT35系列三电极气体放电管避雷器是一款性能优越、稳定性强的产品,特别适合于需要高速响应和高耐压能力的应用场合。其宽温度范围和高浪涌电流额定值使其成为众多工业和消费电子产品中的理想选择。强烈推荐在需要保护关键电子设备免受雷击和其他电压瞬变影响的应用中使用GDT35系列产品。

GDT35-40-S1-RP参数

参数
极数 -
故障安全保护 -
直流火花放电 -
脉冲放电电流(8/20μs) -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GDT35-40-S1-RP厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

GDT35-40-S1-RP数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS GDT35-40-S1-RP GDT35-40-S1-RP数据手册

GDT35-40-S1-RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
