2031-15T-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: Bourns 气体放电管, 直流击穿电压150V, 表面安装器件, 最大浪涌电流 1kA
供应商型号: 26M-2031-15T-SM-RPLF
供应商: 云汉优选
标准整包数: 1

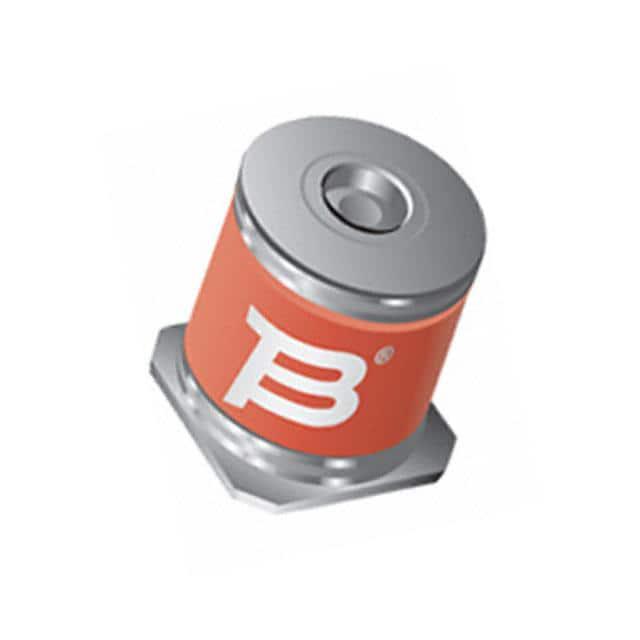

BOURNS 陶瓷气体放电管(GDT) 2031-15T-SM-RPLF

2031-15T-SM-RPLF概述


    产品简介


    Bourns公司生产的2031-xxT-SM系列微型双极气体放电管(Gas Discharge Tube, GDT)是一种高效且可靠的保护器件。该产品具有快速响应、体积小巧、稳定的工作电压等特点,适用于电信、工业电子和航空等多个领域。其主要功能是通过保护电路免受瞬态过电压的冲击,从而提高系统的可靠性和稳定性。

    技术参数


    以下是2031-xxT-SM系列气体放电管的主要技术参数:
    | 参数 | 型号 | 指标 |
    |
    | 初始直流火花击穿电压(100 V/s) | 2031-15T | 150 V(典型值),最低100 V |
    2031-23T | 230 V(典型值),最低185 V |
    2031-42T | 420 V(典型值),最低360 V |
    | 最大冲击火花击穿电压 (1 kV, 1.2/50 μs) | 2031-15T | 500 V(典型值) |
    2031-23T | 650 V(典型值) |
    2031-42T | 850 V(典型值) |
    | 绝缘电阻 (IR) | > 10^9 Ω |
    | 光辉电压 | 约 70 V |
    | 弧电压 | > 10 V |
    | 光辉-弧过渡电流 | < 0.5 A |
    | 电容 | < 1 pF |
    | 直流保持电压 | 2031-15T | 52 V (< 150 ms) |
    2031-23T | 80 V (< 150 ms) |
    2031-42T | 135 V (< 150 ms) |

    产品特点和优势


    1. 快速响应:能够在毫秒级内对瞬态电压做出反应。
    2. 小尺寸设计:特别适合空间受限的应用场景。
    3. 稳定的额定电压:整个使用寿命期间保持稳定的工作电压。
    4. RoHS合规版本:符合环保要求。
    5. 兼容TBU®设备:与Bourns公司的TBU®浪涌保护装置协同工作。

    应用案例和使用建议


    应用案例:
    - 电信系统:保护通信线路免受雷击等瞬态电压冲击。
    - 工业电子:用于工业自动化控制系统,防止过电压导致的设备损坏。
    - 航空电子:适用于飞机上各种敏感电子设备的防护。
    使用建议:
    - 在安装时确保正确连接,并遵循制造商的安装指南。
    - 定期检测以确保持续的工作效率。
    - 结合其他类型的保护装置如压敏电阻等,可进一步提升系统整体防护效果。

    兼容性和支持


    2031-xxT-SM系列气体放电管可以与多种标准通信接口和浪涌保护装置搭配使用,如CAN Bus、RS232、RS422等。Bourns公司提供全面的技术支持和售后服务,包括产品文档下载、技术支持热线和在线社区交流平台。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备触发电压不稳定 | 检查设备安装位置及接线情况,确认无误后重新测试。 |
    | 设备频繁触发,但系统未报错 | 可能是因为系统存在持续性的电压波动,需检查电源系统。 |
    | 产品失效,无法正常保护电路 | 需要检查产品是否超过最大承受范围,更换合适型号的产品。 |

    总结和推荐


    综上所述,2031-xxT-SM系列气体放电管是一款高性能的保护器件,具有快速响应、体积小巧、稳定工作等优点,在多种应用场景中表现出色。强烈推荐给需要高可靠性、紧凑设计和环保合规的电子设备制造商。无论是工业电子还是航空航天领域,它都是一个值得信赖的选择。

2031-15T-SM-RPLF参数

参数
极数 2
故障安全保护
直流火花放电 60V
脉冲放电电流(8/20μs) 1KA
长*宽*高 4.4mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2031-15T-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2031-15T-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2031-15T-SM-RPLF 2031-15T-SM-RPLF数据手册

2031-15T-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
