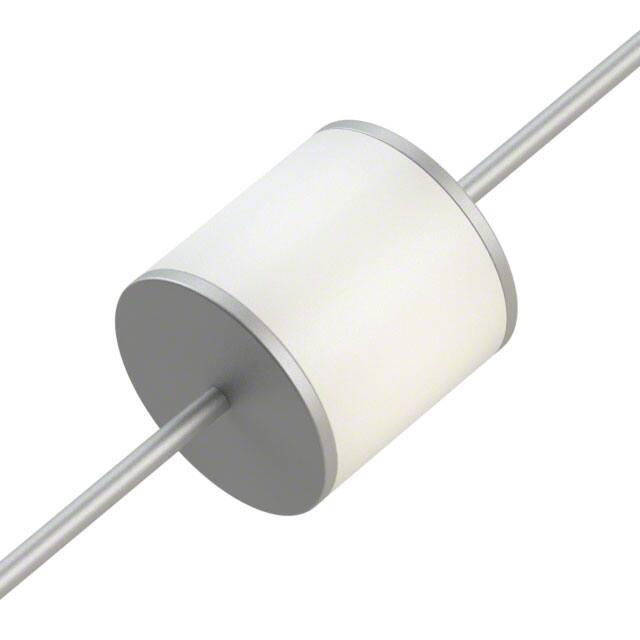

2RP800L-8/B

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述: 2 20KA 通孔安装
供应商型号: 603-2RP800L-8/B
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 陶瓷气体放电管(GDT) 2RP800L-8/B

2RP800L-8/B概述


    产品简介


    GAS DISCHARGE TUBES 2R-8x6 系列是一款用于电路保护的电涌保护器件,广泛应用于通信设备及数据传输系统中。这类气体放电管(Gas Discharge Tube, GDT)主要针对线路过压情况提供保护,能够有效抑制来自电话线或其他通讯接口的电压尖峰。它们通常被安装在电话接口、复用器、调制解调器以及各类数据通信设备上,以确保设备的安全运行。
    产品类型:气体放电管
    主要功能:提供高绝缘电阻、低电容值及快速响应特性,以保护电路免受瞬间高压冲击影响
    应用领域:电话系统、网络设备、工业自动化控制系统、医疗电子设备等

    技术参数


    | 参数名称 | 规格范围 |

    | 尺寸 | 8.0mm x 6.0mm |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最小绝缘电阻 | ≥500GΩ |
    | 最大电容 | ≤1.5pF |
    | 支持额定脉冲电流 | 10KA 或 20KA |
    | 最高直流击穿电压 | 800V 至 1500V |
    | 工作电压范围 | 75V 至 800V |
    详细技术指标:
    - 响应速度:从100V/s慢上升至1KV/μs快速上升的浪涌都能高效应对。
    - 微型间隙设计:有助于减小体积并提高稳定性。
    - 高达25次的脉冲寿命测试。
    - 具备良好的耐候性和可靠性,在严苛环境中依然保持优异表现。
    产品特点与优势
    1. 超快响应时间
    GAS DISCHARGE TUBES 2R-8x6 系列能在多种速率变化的电压波动下迅速触发,无论是缓慢增长还是突发性的高压浪涌均能及时响应。
    2. 稳定性能
    采用高质量材料制造,保证其在整个生命周期内具有恒定且精确的触发点。
    3. 小巧轻便
    尽管具备强大的防护能力,但其体积小巧(仅8.0mm × 6.0mm),便于集成于紧凑型设计之中。
    4. 广泛兼容性
    适用于各种通信标准和技术规范,如UL认证,符合RoHS环保要求。
    应用案例与使用建议
    应用场景:
    - 电话线保护:为交换机、传真机、IP电话等终端设备提供防雷击保护。
    - 数据通信设施:如路由器、服务器网卡等关键节点处设置GDT来隔离外部干扰。
    - 工业环境监控设备:包括PLC控制器、传感器信号线路的保护措施。
    使用建议:
    - 在选择具体型号时需根据实际需要考虑不同电流等级的选择。
    - 确保正确安装方向,并留有足够的散热空间避免过热损坏。
    - 定期检查连接部位是否有松动现象,必要时重新紧固。
    兼容性与支持
    兼容性:
    本系列产品与其他主流品牌互换性强,可轻松替换现有系统中的同类元件。
    对于特殊需求客户,还可以定制化生产以满足特定项目的要求。
    技术支持:
    YAGEO公司提供全方位的技术支持服务,包括样品申请、技术支持热线及在线客服平台解答疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查电源输入是否稳定,确认接地良好|
    | 持续出现误动作 | 查看周围是否存在强电磁干扰因素 |
    | 温度过高导致故障 | 确保良好的通风条件,增加散热片 |
    总结与推荐
    总体而言,GAS DISCHARGE TUBES 2R-8x6 系列凭借其卓越的技术性能和广泛的适用范围,在众多领域内展现了强大的竞争力。它不仅满足了现代电子产品对可靠性和安全性日益增长的需求,还通过环保设计成为绿色电子产品的典范。因此,强烈推荐此款产品作为专业电路保护解决方案的核心组件之一。

2RP800L-8/B参数

参数
故障安全保护 -
直流火花放电 -
脉冲放电电流(8/20μs) 20KA
极数 2
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

2RP800L-8/B数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 2RP800L-8/B 2RP800L-8/B数据手册

2RP800L-8/B封装设计

查看详情并下载
Symbol
Footprint
3D Model
