3RP600M-8

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述: Gas Discharge Tubs
供应商型号: ZT-3RP600M-8
供应商: 海外现货
标准整包数: 1

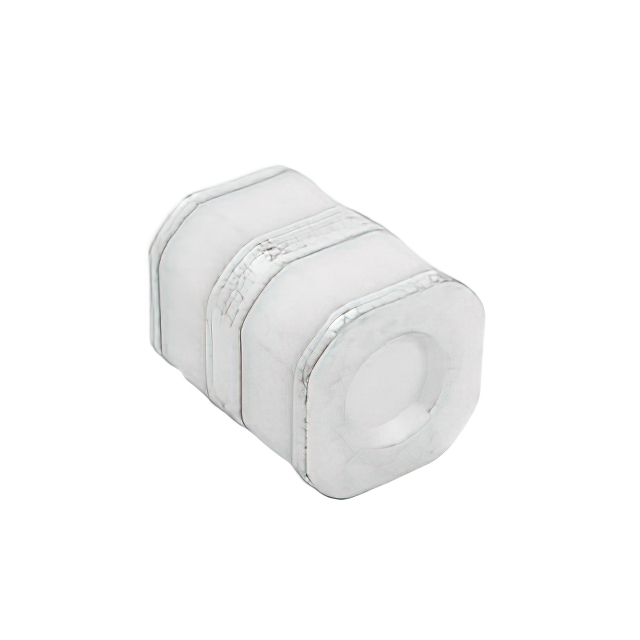

YAGEO/台湾国巨 陶瓷气体放电管(GDT) 3RP600M-8

3RP600M-8概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍的是YAGEO公司的3R-8-SSS系列气体放电管(GDT),主要用于电话接口保护。GDT是一种电路保护元件,能在瞬间承受高电压和大电流冲击,广泛应用于通信设备中,如调制解调器、电话接口、数据通信设备和线路测试设备等。

    技术参数


    | 参数名称 | 描述 |
    | :: | :: |
    | DC火花击穿电压 | 范围75V至600V,精度±20% |
    | 最大冲击火花击穿电压 | 700V至1300V |
    | 额定冲击放电电流 | 10kA或20kA |
    | 交流放电电流 | 50Hz, 1秒, 额定值10次冲击 |
    | 绝缘电阻 | 最小值25GΩ |
    | 容量 | 最大值2pF |

    产品特点和优势


    3R-8-SSS系列气体放电管具有以下特点和优势:
    - 超快响应:能够应对从慢速上升到快速上升的电压突变,从100V/s到1KV/μs的范围。
    - 稳定的工作电压:确保其在多种条件下都能保持一致的工作状态。
    - 高绝缘电阻:能有效避免因漏电流引起的误操作。
    - 低容性:对信号传输影响较小,尤其适用于高速数据传输。
    - 微隙设计:结构紧凑,适合小型化设计。
    - 宽温区:能够在-40℃至+85℃的环境中正常工作。

    应用案例和使用建议


    这些气体放电管被广泛用于多种设备和场景,如电信设备中的电话接口、调制解调器、数据通信设备及线路测试设备等。在安装时,建议严格按照推荐的焊接条件进行焊接操作,以确保最佳效果。例如,在进行回流焊时,需注意预热温度和峰值温度,以及焊接过程中的冷却速率。

    兼容性和支持


    该系列气体放电管符合RoHS标准,确保无铅且环保。制造商提供了详细的安装指南和相关文档,可帮助用户更好地理解产品的特性和使用方法。此外,公司还提供了一套完善的技术支持体系,确保用户能够顺利解决问题并得到所需的支持。

    常见问题与解决方案


    1. 如何选择正确的电压等级?
    - 根据应用的具体需求,选择合适电压等级的产品。对于一般的应用场合,通常可以考虑选用中间偏上的电压等级。

    2. 焊接过程中出现虚焊怎么办?
    - 在焊接过程中,确保焊接温度和时间符合推荐条件。如果出现虚焊,可适当调整焊接参数或重新焊接。

    3. 产品如何储存?
    - 应将产品存放在干燥、通风良好的地方,避免阳光直射。储存温度应在规定的范围内,以确保产品的长期稳定性。

    总结和推荐


    3R-8-SSS系列气体放电管凭借其出色的性能和可靠性,在多种电路保护应用中表现出色。无论是对于需要高度可靠性的关键应用,还是普通商用环境下的使用,该系列产品都具备强大的竞争力。因此,强烈推荐在涉及高压冲击防护的场景中使用该产品。

3RP600M-8参数

参数
脉冲放电电流(8/20μs) -
极数 -
故障安全保护 -
直流火花放电 -
包装方式 卷带包装

3RP600M-8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 3RP600M-8 3RP600M-8数据手册
