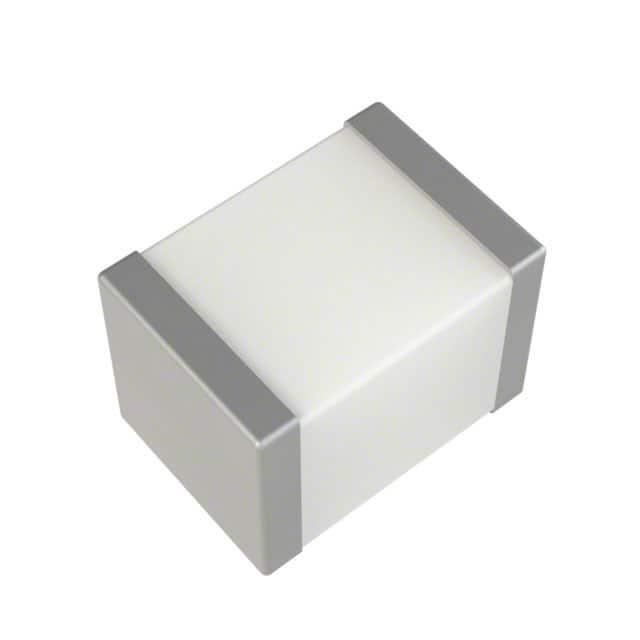

4532-091-LF

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述: 2 2KA 1812 贴片安装
供应商型号: 3052468
供应商: 海外现货
标准整包数: 5
YAGEO/台湾国巨 陶瓷气体放电管(GDT) 4532-091-LF

4532-091-LF概述

    # 高质量电子元器件产品介绍

    产品简介


    产品名称: 气体放电管 (Gas Discharge Tubes, GDT)
    产品类型: 气体放电管,用于电话接口和电路保护。气体放电管广泛应用于电信系统,如电话线路、数据通信设备及线路测试设备等。
    主要功能:
    - 实现高电压瞬态保护
    - 提供过压保护和防雷击能力
    应用领域:
    - 电信设备(如:复用器、调制解调器)
    - 电话接口
    - 数据通信设备
    - 线路测试设备

    技术参数


    | 参数 | 规格 |

    | 直流击穿电压 | 55~95V 至 280~520V |
    | 最大脉冲击穿电压 | 600V 至 1000V |
    | 绝缘电阻 | ≥25 GΩ |
    | 电容 | ≤0.5pF |
    | 额定冲击放电电流 | 2000A (8/20μs) |
    | 最大耐受电压 | 4kV (10/700μs) |
    | 尺寸 | 4532 (1812) |
    | 工作温度范围 | -40℃ ~ +85℃ |

    产品特点和优势


    本款GDT气体放电管具备以下几个显著优势:
    - 高绝缘电阻: 具备极高的绝缘性能,可以有效隔离不必要的电流。
    - 低电容: 电容值低于0.5pF,不会对信号传输造成明显影响。
    - 大额定电流容量: 在标准冲击波条件下能够承受高达2000A的电流。
    - 宽泛的电压范围: 支持55V至520V之间的电压范围。
    - 安全认证: 获得多项国际安全认证,保障使用安全。
    这些特性使该产品非常适合用于电信系统中,确保设备的安全运行和稳定的数据传输。

    应用案例和使用建议


    应用案例
    - 电信运营商:用于维护电话线路的稳定性和可靠性。
    - 数据中心:保护服务器和网络设备免受过电压损害。
    - 家庭宽带接入点:提供防雷击保护,增强网络连接的稳定性。
    使用建议
    - 在安装过程中,应遵循推荐的焊接条件,确保最佳焊接效果。
    - 选择合适的型号以满足不同应用场合的电压需求。
    - 注意工作温度范围,避免极端环境下的损坏。

    兼容性和支持


    - 本产品为贴片式设计,适用于自动贴片机操作,易于集成到现有电路板中。
    - 厂商提供完善的技术支持,包括应用指导和售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确焊接 | 确认焊接条件符合推荐参数,并检查是否存在焊接不良的情况。 |
    | 过电压损坏 | 定期检测绝缘电阻和电容值,及时更换故障部件。 |
    | 工作温度过高 | 确保工作环境符合要求,必要时采取散热措施。 |

    总结和推荐


    综上所述,这款气体放电管具有优异的电气特性和广泛的应用范围,适合在各种需要瞬态保护的场合中使用。
    强烈推荐给需要可靠过电压保护的工程师和技术人员,特别是从事电信、数据通信等领域工作的专业人士。

4532-091-LF参数

参数
故障安全保护 -
直流火花放电 -
脉冲放电电流(8/20μs) 2KA
极数 2
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4532-091-LF数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 4532-091-LF 4532-091-LF数据手册

4532-091-LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.4171
50+ ¥ 2.0415
250+ ¥ 1.8292
500+ ¥ 1.8292
1000+ ¥ 1.7965
2500+ ¥ 1.7638
12500+ ¥ 1.7638
25000+ ¥ 1.7638
库存: 882
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 12.08
