EK-K7-KC705-G

厂牌: XILINX
产品描述: XC7K325T-2FFG900C FPGA Kintex-7 Evaluation Kit 156.25MHz/200MHz 1GB RAM 1MB/16MB/128MB I2C EEPROM/Linear Flash/SPI Flash
供应商型号:
供应商:
标准整包数: 0
XILINX 评估、开发板开发工具 EK-K7-KC705-G

EK-K7-KC705-G概述

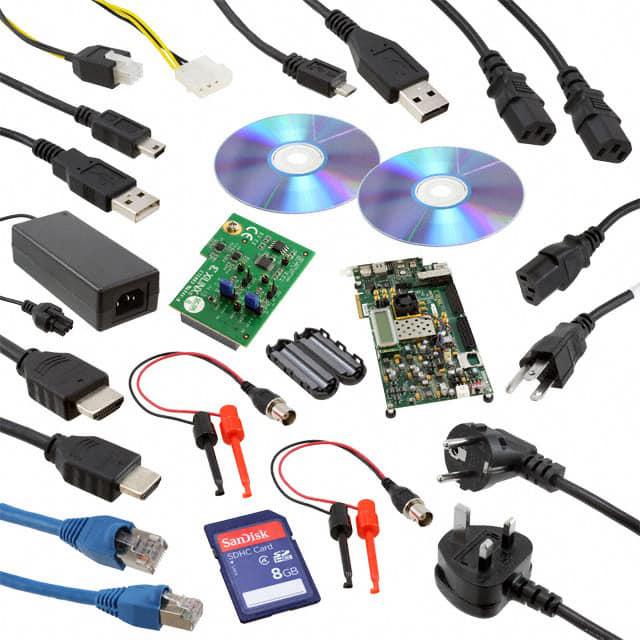

    KC705 Evaluation Board for the Kintex-7 FPGA

    1. 产品简介


    KC705评估板是为Kintex-7 FPGA设计的一款硬件开发工具。它提供了一系列常见的嵌入式处理系统功能,如DDR3内存、PCIe接口、三模式以太网物理层(PHY)、通用输入输出(GPIO)以及UART接口。通过FPGA夹层卡(FMC)扩展,可以进一步增加高级功能,比如高引脚数(HPC)和低引脚数(LPC)连接器。KC705评估板主要用于开发和评估Kintex-7 XC7K325T-2FFG900C FPGA的设计。

    2. 技术参数


    KC705评估板的主要技术规格如下:
    - 处理器:Kintex-7 XC7K325T-2FFG900C FPGA
    - 内存:1 GB DDR3内存
    - 存储:128 MB线性字节外围接口(BPI)闪存,128 Mb四路串行外设接口(Quad SPI)闪存
    - 其他组件:SD卡插槽、USB JTAG、时钟生成器、GTX收发器(4个HPC,1个LPC)、PCIe端点连接(Gen1和Gen2,8条通道)、10/100/1000兆以太网物理层、USB到UART桥接器、HDMI编解码器、I2C总线(含I2C多路复用器、EEPROM和可编程LVDS振荡器)
    - 时钟频率:固定200 MHz LVDS振荡器、可编程LVDS振荡器
    - 环境参数:工作温度范围-40°C至+85°C,湿度5%至95%

    3. 产品特点和优势


    KC705评估板的特点和优势如下:
    - 高度集成:集成了多种通信接口,满足各种复杂的应用需求。
    - 高性能:搭载Kintex-7 XC7K325T-2FFG900C FPGA,能够实现高速数据传输和处理。
    - 灵活扩展:通过FMC接口,可以轻松添加其他功能模块,提升系统的可扩展性。
    - 易于配置:支持多种配置方式,方便开发者快速启动项目。

    4. 应用案例和使用建议


    KC705评估板广泛应用于通信、工业控制、图像处理等领域。例如,在通信网络中,可以通过其集成的PCIe和以太网接口进行数据交换;在工业控制系统中,可以利用其GPIO和推按钮进行人机交互。使用建议如下:
    - 在进行电路设计前,确保所有电源和信号连接正确无误。
    - 使用FMC扩展板时,应根据具体需求选择合适的扩展卡,并注意检查其电气特性是否匹配。
    - 配置FPGA时,建议先使用Master BPI模式,待验证无误后再尝试其他配置方式。

    5. 兼容性和支持


    KC705评估板与其他Xilinx的开发工具兼容,如ISE Design Suite、Vivado Design Suite等。厂商提供了详尽的技术文档和支持服务,包括在线论坛、技术支持热线等。

    6. 常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题:无法识别DDR3内存。
    - 解决方案:检查DDR3内存的安装位置是否正确,确认内存的电压、速度等参数与主板兼容。

    - 问题:时钟频率不稳定。
    - 解决方案:检查时钟源和PLL的配置是否正确,确保电源供应稳定。

    7. 总结和推荐


    KC705评估板是一款功能强大且灵活易用的开发平台,适用于各种高性能应用。其丰富的接口和灵活的扩展能力使得开发者能够在多种应用场景中自由发挥。强烈推荐给需要进行高性能FPGA开发的工程师和技术爱好者。

EK-K7-KC705-G参数

参数
零件状态 在售
包装方式 散装

EK-K7-KC705-G厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

EK-K7-KC705-G数据手册

厂牌 PDF简要描述 下载
XILINX 评估、开发板开发工具 XILINX EK-K7-KC705-G EK-K7-KC705-G数据手册
