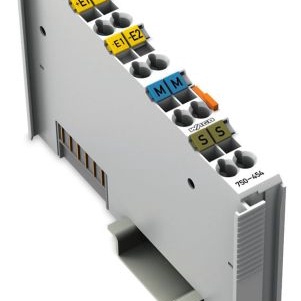

750-454

产品分类: 其他可编程器件
厂牌: WAGO
产品描述: 2-Channel Analog Input Module 4-20 Ma Differential Input
供应商型号: Q-750-454
供应商: 云汉优选
标准整包数: 1
WAGO 其他可编程器件 750-454

750-454概述

    # 电子元器件产品技术手册:2通道模拟输入模块

    产品简介


    基本信息
    - 型号: 750-452, 750-454, 753-452, 753-454
    - 功能: 接收并处理标准化电流信号(0-20mA 和 4-20mA)
    - 应用领域: 工业自动化、过程控制、能源管理等领域
    主要功能
    该模块具备两个模拟输入通道,支持0-20mA和4-20mA的电流信号输入。采用差分输入方式,确保信号的稳定传输。此外,输入信号经过电气隔离处理,以提高系统的抗干扰能力。
    应用范围
    适用于各种工业环境,如化工厂、发电站、石油钻井平台等,尤其在需要高精度测量和控制的场合。

    技术参数


    | 参数 | 描述 |

    | 输入数量 | 2个 |
    | 电源供应 | 通过系统电压DC/DC供电 |
    | 电流消耗 | 70 mA(内部) |
    | 共模电压 | 最大35 V DC |
    | 输入信号 | 0-20mA(750-452 / 753-452),4-20mA(750-454 / 753-454)|
    | 信号电流范围 | 3.8 mA ... 20.5 mA(750-454/...-003) |
    | 输入电阻 | 小于220 Ω / 20 mA |
    | 分辨率 | 12位 |
    | 转换时间 | 2ms(典型值) |
    | 测量误差 | 25 °C下小于±0.2% FS |
    | 温度系数 | 25 °C下小于±0.01% / K FS |
    | 隔离电压 | 500 V系统/供电 |
    | 数据位宽 | 2 x 16位数据,2 x 8位控制/状态(可选) |
    | 端子连接 | CAGE CLAMP® |
    | 导线横截面积 | 0.08 mm² ... 2.5 mm² / AWG 28 ... 14 |
    | 剥线长度 | 8 ... 9 mm / 0.33 in,9 ... 10 mm / 0.37 in |
    | 模块宽度 | 12 mm |
    | 模块重量 | 51 g |

    产品特点和优势


    独特功能
    - 高精度测量:12位分辨率保证了高精度的测量结果。
    - 电气隔离:输入信号经过电气隔离,增强了系统的抗干扰能力。
    - 温度适应性强:工作温度范围为-20°C至+60°C。
    - 广泛的认证:获得了多种国际认证,适用于全球范围内的工业环境。
    市场竞争力
    该产品在工业自动化领域具有较高的市场占有率,能够满足高精度测量和控制的需求。其广泛的认证和适应性强的温度范围使其在各种复杂环境下表现出色。

    应用案例和使用建议


    应用案例
    - 在化工厂中用于监测反应釜的液位。
    - 在石油钻井平台中监测油压和温度。
    使用建议
    - 确保输入信号在规定的范围内,避免超出额定值导致损坏。
    - 定期进行校准,以保持测量精度。
    - 注意正确的剥线长度和端子连接方式,确保良好的电气连接。

    兼容性和支持


    兼容性
    该模块与其他WAGO系列产品兼容,便于集成到现有的控制系统中。
    支持和服务
    - 制造商支持:WAGO Kontakttechnik GmbH & Co. KG 提供专业的技术支持。
    - 文档资料:提供详尽的技术手册和安装指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无响应 | 检查电源连接是否正确;确认信号源正常工作;检查接线是否有松动。 |
    | 读数不准确 | 重新校准模块;检查输入信号是否在规定范围内;检查接线是否有损坏。 |
    | 模块过热 | 检查散热条件是否良好;确保工作环境温度在允许范围内;减少负载。 |

    总结和推荐


    综合评估
    该模块具备高精度测量能力和广泛的温度适应范围,适用于各种工业环境。其稳定的电气隔离和高可靠性使其成为理想的工业自动化设备。
    推荐使用
    强烈推荐使用该模块,尤其是在对精度要求较高的工业应用中。如果您正在寻找一个可靠的模拟输入模块,这款产品将是一个理想的选择。
    此技术手册提供了详尽的产品信息和使用指导,希望对您的选型和应用有所帮助。

750-454参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 9mm(长度)*64mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-454厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-454数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-454 750-454数据手册
