2701217

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC输入输出模块 PLC输入输出模块, IB IL 24 DO2-2A-2MBD-PAC系列, 模拟输入
供应商型号: 651-2701217
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 2701217

2701217概述

    # IB IL TEMP 2 RTD-XC-PAC 技术手册

    产品简介

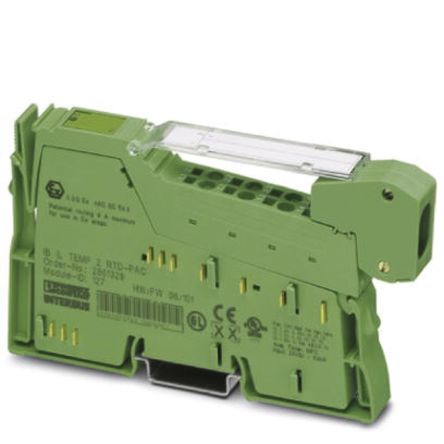

    IB IL TEMP 2 RTD-XC-PAC 是一款Inline系列模拟输入终端,适用于极端条件下的应用。此终端配备完整的配件(包括连接插头和标签区域),设计用于工业自动化领域。它能够处理2个RTD(电阻温度检测器)输入,支持2线、3线和4线连接技术,从而提供广泛的测量范围。这种模块化设计使其成为工业环境中对温度测量精度要求较高的理想选择。

    技术参数


    - 基本规格
    - 包装单位: 1 个
    - 重量: 100 克(不包括包装)
    - 原产国: 德国
    - 海关编码: 85389091
    - 环境条件
    - 操作环境温度: -40°C 到 55°C
    - 存储/运输环境温度: -40°C 到 85°C
    - 相对湿度: 10% 到 95%(根据 DIN EN 61131-2)
    - 气压: 70 kPa 至 106 kPa(海拔高达3000米)
    - 防护等级: IP20
    - 重量: 67 克
    - 保护等级: III,符合 IEC 61140、EN 61140 和 VDE 0140-1标准
    - 电气规格
    - 测试电压: 500 V AC 50 Hz,持续1分钟
    - 通讯电源: UL 7.5 V DC(通过电压跳线)
    - 电流消耗: 最大60 mA,典型值为43 mA
    - 模拟供电电压: 24 V DC
    - 电流消耗: 最大18 mA,典型值为11 mA
    - 功率消耗: 典型值587 mW,最大值882 mW
    - 模拟输入
    - 输入数量: 2个
    - 传感器类型: Pt、Ni、KTY、Cu传感器,线性电阻
    - 线性电阻测量范围: 0Ω到400Ω,0Ω到4kΩ
    - 测量原理: 逐次逼近法
    - 分辨率: 16位二进制补码
    - 模数转换时间: 每通道120 μs(典型值)
    - 过程数据更新频率: 30 ms

    产品特点和优势


    1. 极端环境适应性: 该终端能够在极端条件下稳定运行,适用于恶劣的工作环境,如工业自动化现场。
    2. 高精度测量: 支持广泛的测量范围,确保准确度,适用于多种类型的RTD传感器。
    3. 多样化连接方式: 支持2线、3线和4线连接技术,提高适用性和灵活性。
    4. 强大的电气性能: 高测试电压、宽广的电源范围和高电流消耗能力,确保可靠性和稳定性。

    应用案例和使用建议


    该终端常被用于工业自动化系统中的温度监测应用。例如,在石油、化工、能源等行业中,对温度变化敏感的应用场景中,该终端可以准确监测各种RTD传感器的输出,从而实现精确的温度控制和数据采集。使用建议包括确保环境条件符合规格,避免过高的湿度和温度波动,以及合理布局以减少电磁干扰的影响。

    兼容性和支持


    该终端具备较强的兼容性,可以与其他工业控制系统集成使用。制造商提供了详尽的技术支持文档和在线资源,帮助用户解决安装和使用过程中遇到的问题。此外,该产品还获得了多项国际认证,如UL、cUL和cULus认证,确保其在全球范围内的可靠性。

    常见问题与解决方案


    - 问题: 环境温度超出规定范围,导致终端无法正常工作。
    - 解决方案: 调整终端的工作环境温度至指定范围内,或者增加散热装置。

    - 问题: 数据更新不及时,影响系统响应速度。
    - 解决方案: 检查终端的电源供应是否稳定,重新配置通信参数以优化数据更新速率。

    总结和推荐


    IB IL TEMP 2 RTD-XC-PAC 是一款专为极端环境下的温度测量而设计的工业自动化终端。其出色的环境适应能力和精准的测量功能,使其成为工业领域的理想选择。虽然价格较高,但考虑到其卓越的性能和广泛的应用范围,仍然值得推荐使用。

2701217参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售

2701217厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2701217数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他可编程器件 PHOENIX CONTACT 2701217 2701217数据手册

2701217封装设计

查看详情并下载
Symbol
Footprint
3D Model
