750-552/000-200

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: Q-750-552/000-200
供应商: 云汉优选
标准整包数: 1

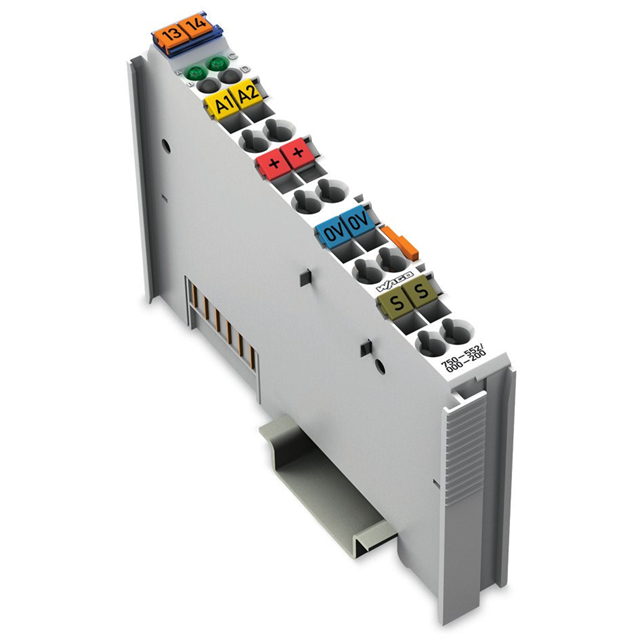

WAGO 其他可编程器件 750-552/000-200

750-552/000-200概述

    电子元器件技术手册:2通道模拟输出模块

    产品简介


    本篇技术手册介绍的是WAGO公司的750-552/750-554以及753-552/753-554系列2通道模拟输出模块。这类模块主要用于工业自动化控制系统,能够将数字信号转换为标准的电流信号(0-20mA或4-20mA),适用于多种环境下的精准测量和控制需求。这些模块尤其适合用于需要高精度、高可靠性的工业现场,例如过程控制、楼宇自动化等领域。

    技术参数


    - 输出通道数量:2
    - 供电电压范围:24V DC (-25%...+30%)
    - 典型电流消耗:70 mA
    - 信号电流范围:
    - 750-552/753-552:0-20mA
    - 750-554/753-554:4-20mA
    - 负载阻抗:<600Ω
    - 线性度误差:±10μA
    - 分辨率:12位
    - 转换时间:约2ms
    - 测量误差(25℃):<±0.1%全标值
    - 温度系数:
    - 750-552/753-552:<±0.01%/K全标值
    - 750-554/753-554:<±0.015%/K全标值
    - 隔离电压:500V系统/电源隔离
    - 尺寸:宽度12mm,重量51g
    - EMC抗干扰能力:符合EN 61000-6-2标准(海事应用)
    - EMC发射干扰:符合EN 61000-6-4标准(海事应用)

    产品特点和优势


    - 高精度:分辨率高达12位,保证了高精度测量。
    - 宽温度范围:在-20°C到+60°C范围内正常工作,适应多种恶劣环境。
    - 高线性度:线性度误差仅为±10μA,确保了输出信号的高度稳定。
    - 高可靠性:通过了多项国际认证,如ATEX和IECEx认证,确保在危险环境中也能安全使用。
    - 便于安装:采用CAGE CLAMP®接线技术,简化了安装过程。

    应用案例和使用建议


    这种模拟输出模块常用于过程控制系统中的各种传感器、执行器之间的信号传输。比如,在石油和天然气行业,这类模块可用于远程监测井口压力和流量;在楼宇自动化系统中,可以用来调节房间内的温度和湿度。
    使用建议:
    - 在安装过程中要特别注意电缆的长度和截面积,以确保信号的稳定性。
    - 定期检查接线端子是否松动,确保连接可靠。
    - 在环境温度变化较大的地方,要注意对温度补偿措施进行调整。

    兼容性和支持


    这些模块具有良好的兼容性,可以与市场上大多数控制系统兼容。厂商提供了详尽的技术支持文档和配件列表,以方便用户的使用和维护。对于有特殊需求的应用场景,还可以提供定制服务。

    常见问题与解决方案


    - Q:模块如何进行接地?
    - A:模块上的接地可以通过接线端子实现。确保所有屏蔽线都正确接地,以提高抗干扰能力。

    - Q:如何校准模块的输出?
    - A:出厂前已经进行了校准。若需重新校准,可使用厂家提供的校准软件或工具按照说明操作。

    总结和推荐


    综上所述,WAGO的750/753系列2通道模拟输出模块是一款高性能、高精度且具有广泛应用场景的产品。它在多个关键参数上表现出色,特别是在高精度测量、宽温度范围运行和高线性度方面。考虑到其优秀的性价比和广泛的支持服务,我们强烈推荐这一系列的产品给正在寻找高质量模拟输出解决方案的工程师和设计师。

750-552/000-200参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 8mm(长度)*64mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-552/000-200厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-552/000-200数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-552/000-200 750-552/000-200数据手册

750-552/000-200封装设计

查看详情并下载
Symbol
Footprint
3D Model
