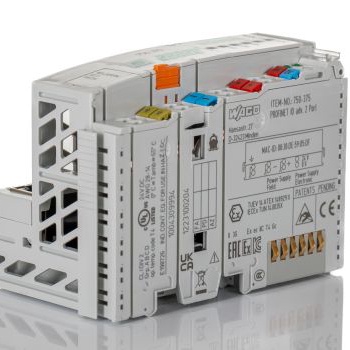

750-375

产品分类: 其他可编程器件
厂牌: WAGO
产品描述: Wago PLC CPU, 750系列, 用于WAGO-I/O-SYSTEM 750 至 PROFINET IO
供应商型号: 750-375
供应商: 云汉优选
标准整包数: 1

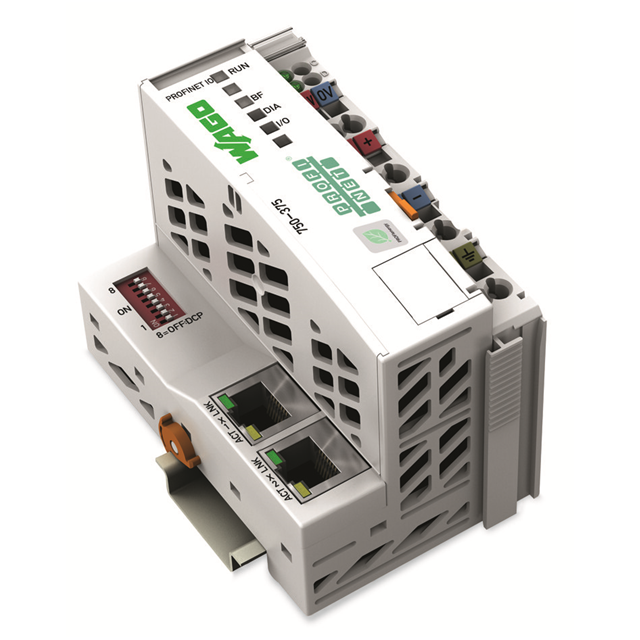

WAGO 其他可编程器件 750-375

750-375概述

    电子元器件技术手册:WAGO 750-375 Fieldbus Coupler PROFINET IO

    产品简介


    WAGO 750-375 Fieldbus Coupler 是一种连接 WAGO-I/O-SYSTEM 750 系统到 PROFINET IO(开放、实时工业以太网自动化标准)的设备。此耦合器能够识别并创建最大两个 IO 控制器和一个 IO 监督器的本地过程图像,允许混合排列模拟、数字或其他特殊模块的数据传输。该耦合器作为网络中的 IO 设备运行,集成有 2 端口交换机,简化了线型结构的构建,无需额外网络组件。

    技术参数


    - 通信协议:PROFINET IO,支持 LLDP、SNMP、HTTP 协议
    - 设备特定配置文件:支持 PROFIsafe V2 和 PROFIenergy V1.0
    - 端口速度:10/100Mbit/s (10 Mbit/s 用于以太网协议,100 Mbit/s 全双工用于 PROFINET IO)
    - 最长现场总线段长度:100 米
    - 传输介质:非屏蔽双绞线(S-UTP),阻抗 100 欧姆,Cat. 5
    - 每个节点的模块数:最多 250 个
    - 每个节点的 I/O 模块数(无总线扩展):最多 64 个
    - 输入和输出过程图像:最大 512 字节
    - 系统供电电压:DC 24 V (-25 … +30 %),通过接线水平 (CAGE CLAMP 连接)
    - 系统供电电流消耗:450 毫安
    - 系统供电总电流:1700 毫安
    - 现场供电电压:DC 24 V (-25 … 30 %),通过电源跳线接触
    - 现场供电电流典型值:500 毫安(额定负载下)
    - 电源效率:典型 90%(额定负载下)
    - 隔离电压:500 伏系统/供电
    - 电源跳线接触数量:3 个
    - 电源跳线接触电流承载能力:10 安培

    产品特点和优势


    - 集成2端口交换机:简化网络结构搭建。
    - 设备名称分配灵活:可以通过 DCP 协议或 DIP 开关进行设置。
    - 高可靠性和环境适应性:适用于恶劣的工业环境,包括振动和冲击防护(IEC 60068-2-6 和 IEC 60068-2-27 标准)。
    - 高效率电源:提供高达 90% 的电源效率。
    - 广泛的认证:包括 ATEX、IECEx、UL 和多个国家特定认证。

    应用案例和使用建议


    - 应用案例:适用于工业自动化控制中的数据采集和传输,特别适合需要大量模拟和数字信号处理的应用场景,如制造业、能源管理、交通控制等领域。
    - 使用建议:确保设备安装在符合环境要求的位置(温度范围、湿度等),避免高温和高湿度环境。使用前务必确认所有电气连接正确且紧固。

    兼容性和支持


    - 兼容产品:包括多款电缆连接器和标识附件,具体型号可参考手册。
    - 技术支持:提供详细的技术文档和培训资料,客户可通过指定电话号码和电子邮件联系技术支持团队。

    常见问题与解决方案


    1. Q: 如何分配设备名称?
    - A: 可以通过 DCP 协议或 DIP 开关进行设置。
    2. Q: 电源供给注意事项?
    - A: 请确保系统供电电压为 DC 24 V,并遵循手册中的电气连接指南。
    3. Q: 如何检查系统供电状态?
    - A: 通过系统提供的监控工具检查电源电流和电压状态。

    总结和推荐


    WAGO 750-375 Fieldbus Coupler PROFINET IO 是一款高度集成和多功能的耦合器,具有卓越的性能和可靠性。其适用于多种工业环境下的数据采集和传输需求,对于寻求高效能工业自动化解决方案的客户来说是一个理想的选择。强烈推荐使用该产品以提高系统的可靠性和效率。

750-375参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 61.5mm*61.5mm*71.9mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-375厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-375数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-375 750-375数据手册

750-375封装设计

查看详情并下载
Symbol
Footprint
3D Model
