750-641

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: Q-750-641
供应商: 云汉优选
标准整包数: 1
WAGO 其他可编程器件 750-641

750-641概述


    产品简介

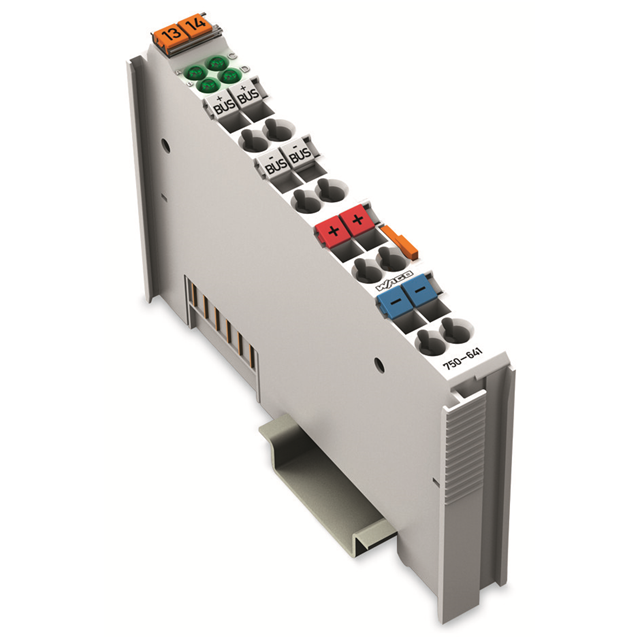

    DALI/DSI Master Module(型号750-641)是一款专为照明控制设计的模块化电子元器件。它能够通过数字协议管理多达64个从属设备(DALI标准),并且支持TRIDONIC ATCO公司专有的DSI接口,能够控制高达100个从属设备。这款模块被广泛应用于各种智能照明系统中,确保在多个制造商之间实现互操作性。


    技术参数




    - 型号: 750-641
    - 电压供应: 18V (通过DC/DC转换器288-895)
    - 最大电流输出: 200mA (适用于DALI/DSI)
    - 通道数: 1个传输通道
    - 电流消耗: 30mA(内部)
    - 重量: 52.2g
    - 宽度: 12mm
    - 导线连接: CAGE CLAMP® 接头,适用于导线横截面为0.08mm²至2.5mm²(AWG 28至14)
    - 数据总线隔离: 1500V DC
    - 内部位宽: 控制/状态位1字节,数据位5字节
    - 认证:
    - 船用:ABS、DNV、GL、KR认证
    - UL 508
    - ANSI/ISA 12.12.01 Class I, Div. 2, Grp. ABCD, T4
    - EN 60079-0, -15
    - EN 61241-0, -1


    产品特点和优势




    DALI/DSI Master Module(型号750-641)的主要特点是其能够支持DALI和DSI两种控制协议,从而提供更高的灵活性和兼容性。它可以控制多个从属设备,并且能够在不同的照明系统中无缝集成。这款模块采用先进的CAGE CLAMP®接头,使安装更加方便快捷,同时具备优异的电磁兼容性(EMC)性能,适用于各种恶劣环境。


    应用案例和使用建议




    该模块适用于各种智能照明系统中,例如办公室、工厂、酒店等场所。实际使用中,可以通过WAGO-I/O-PRO 32软件对模块进行编程,以实现复杂的控制逻辑。建议在安装时严格按照制造商的指南进行,确保所有接线符合标准要求。此外,在多个DALI Master连接到单个现场总线节点时,需要注意电源供应和电流限制,以避免过载。


    兼容性和支持




    该模块可与WAGO-I/O SYSTEM 750系列的所有控制器兼容。制造商提供了相应的技术支持和软件工具(如WAGO-I/O-PRO 32软件),帮助用户更好地理解和使用该模块。如果需要更多的支持,可以联系WAGO公司获取更多信息。


    常见问题与解决方案




    1. 问题: 模块无法正常启动。
    - 解决方案: 检查模块电源是否正确连接,确认DC/DC转换器288-895已正确安装并供电。
    2. 问题: 模块与其它设备通信不稳定。
    - 解决方案: 确保接线正确无误,检查屏蔽接地是否良好,并确保没有电磁干扰。
    3. 问题: 模块电流输出不足。
    - 解决方案: 确认所使用的电器设备不超过模块的最大电流输出限制,并检查是否需要更换更大功率的DC/DC转换器。


    总结和推荐




    DALI/DSI Master Module(型号750-641)是一款高度可靠和灵活的电子元器件,适用于各种复杂照明控制系统。它具有强大的控制能力和优秀的电磁兼容性,可以满足多种应用需求。鉴于其多功能性和广泛的应用范围,强烈推荐在需要高度自动化和智能化的照明系统中使用该模块。

750-641参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-641厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-641数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-641 750-641数据手册

750-641封装设计

查看详情并下载
Symbol
Footprint
3D Model
