2910153

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC输入输出模块 输入/输出模块, 用于vip 输入 / 输出编组
供应商型号: 2176403
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 2910153

2910153概述


    产品简介

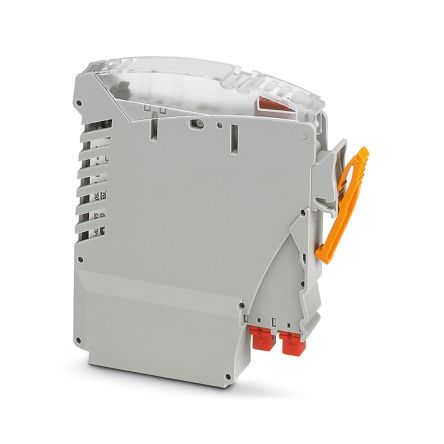

    本产品是一款适用于VIP I/O-Marshalling基座元件的继电器模块,用于控制24 V DC负载,最大电流可达3 A。该模块集成了可替换的3 A熔断器及熔断指示灯,可选常开(N/O)或常闭(N/C)接触器。这款继电器模块设计用于自动化控制系统中的数字输出信号传输和负载切换,广泛应用于工业自动化、楼宇自动化及过程控制系统等领域。

    技术参数


    - 产品类型:继电器模块
    - 额定输入电压:24 V DC
    - 输入电压范围:0.9 × UN 至 1.1 × UN
    - 典型输入电流:13.5 mA
    - 响应时间:5 ms
    - 释放时间:8 ms
    - 熔断器规格:3 A 快速熔断(F)
    - 接触器类型:1 触点转换型
    - 触点材料:AgSnO
    - 最大切换电压:24 V DC
    - 最小切换电压:5 V (100 mA)
    - 极限连续电流:3 A(熔断器限制)
    - 最小切换电流:10 mA (12 V)
    - 切断能力(阻性负载):最大140 W(24 V DC)
    - 环境保护等级:IP20
    - 工作温度范围:-40 °C 至 70 °C
    - 存储/运输温度范围:-40 °C 至 70 °C
    - 海拔高度:≤ 2000 m
    - 湿度范围:0% 至 95%(非凝结状态)

    产品特点和优势


    1. 熔断器故障指示:熔断器失效时,可通过LED进行指示,方便及时维护。
    2. 活动线圈指示:通过黄色LED显示线圈工作状态,便于实时监控。
    3. 两级逐步释放:允许现场设备进行电压检测,提高系统可靠性。
    4. 通道标记配件:提供标记配件,确保各通道易于识别。
    5. 可更换的TE5式熔断器:便于快速更换损坏的熔断器,降低维护成本。
    6. 内部布线选项:支持24 V内部布线,连接现场设备更加便捷。
    7. 集成防误接键:减少用户在更换时的错误操作。
    8. 单刀双掷(1PDT)继电器:用户可以选择常开(NO)或常闭(NC)接触。

    应用案例和使用建议


    应用案例:
    - 工业生产线上的信号传输和负载切换
    - 楼宇自动化系统中的门禁控制和灯光控制
    - 过程控制系统中的阀门和泵的控制
    使用建议:
    1. 安装位置:建议将继电器模块安装在通风良好且不易受外部因素影响的位置。
    2. 定期检查:定期检查熔断器的状态并更换损坏的部件,确保系统的稳定运行。
    3. 电缆管理:合理规划电缆走线,避免不必要的干扰和电磁干扰。
    4. 维护记录:详细记录每次更换和维修情况,以便追踪和管理。

    兼容性和支持


    - 兼容性:该继电器模块与多种VIP I/O-Marshalling基座元件兼容,可用于不同场景下的配置。
    - 支持:厂家提供详尽的技术文档和支持服务,包括在线手册下载、技术支持热线等。

    常见问题与解决方案


    1. Q:如何确认继电器是否工作正常?
    - A:可以通过观察黄色LED灯的状态来判断继电器的工作状态,若常亮则表示线圈工作正常;也可通过测量输出端子上的电压来确认。

    2. Q:如何更换熔断器?
    - A:首先关闭电源,然后取出损坏的熔断器,安装新的3 A TE5式熔断器,并重新上电测试。

    总结和推荐


    该继电器模块凭借其强大的技术参数和独特功能,成为工业控制和自动化领域的理想选择。其高可靠性和丰富的扩展接口使其在各种复杂环境中表现出色。推荐在需要高精度和稳定性的工业控制项目中使用,以提高系统整体性能和用户体验。

2910153参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
安装方式 DIN导轨安装
包装方式 散装

2910153厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2910153数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他可编程器件 PHOENIX CONTACT 2910153 2910153数据手册

2910153封装设计

查看详情并下载
Symbol
Footprint
3D Model
