0850-0570

产品分类: 其他可编程器件
厂牌: BARTHELME
产品描述: BARTH PLC输入输出模块, lococube 微型 plc系列, 用于stg-570, 数字输出, CAN网络, 5输入
供应商型号: 1221525
供应商: 海外现货
标准整包数: 1
BARTHELME 其他可编程器件 0850-0570

0850-0570概述

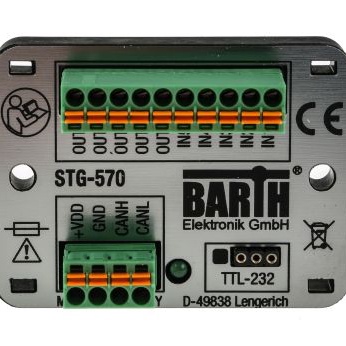

    STG-570 Mini-PLC:紧凑型可编程逻辑控制器

    产品简介


    BARTH Elektronik GmbH推出的STG-570是一款超薄型可编程逻辑控制器(PLC),属于广受欢迎的Mini-PLC系列。STG-570的特点在于其小巧的尺寸和强大的功能,尤其适用于工业自动化、楼宇自动化、汽车和海洋技术以及环保技术等场景。其显著特性包括:图形化编程能力、坚固的CAN接口以及广泛的电压和温度适应范围。

    技术参数


    - 工作电压:7至32V DC
    - 电流消耗:15mA(32V DC时)
    - 数字输入:两个输入端,最高可达1kHz
    - 模拟输入:三个输入端,输入范围为0到30V DC
    - 输出:四个电源输出端,最大电流为1.5A;一个PWM输出端,最大电流为2A,频率范围为1至10kHz
    - CAN接口:符合CAN 2.0A/B标准
    - 安全特性:看门狗(WD)、独立振荡器(FSO)、低电压检测(BOD)和上电定时器(PUT)
    - 保护等级:IP20
    - 操作温度范围:-40至+70°C
    - 存储温度范围:-40至+70°C
    - 振动抗性:最小50m/s²(5G)@ 10至100Hz
    - 重量:50g(不含连接器)

    产品特点和优势


    STG-570的特色在于其小巧的尺寸和强大而全面的功能集。通过集成的CAN接口,用户可以轻松连接各种网络组件,如显示屏、步进电机或CAN传感器。此外,该PLC无需外部辅助组件即可运行,所有的输入和输出端都配备了高度集成和坚固的保护电路,确保其能够在极其恶劣的环境中稳定工作。这种设计不仅提高了可靠性,还增强了在各种工业和车载应用中的适用性。

    应用案例和使用建议


    STG-570的多功能性和灵活性使其适用于多种应用领域,例如工业自动化、楼宇自动化、汽车及海洋技术等。一个典型的使用案例是在工业生产线上,STG-570可以通过控制步进电机和其他执行机构来实现精确的位置控制和运动协调。针对此类应用,建议选择适合的工作电压和电流配置以优化效率和成本效益。对于需要长时间稳定运行的应用,应考虑配备额外的冷却系统以保持温度在可接受范围内。

    兼容性和支持


    STG-570能够与其他标准的工业网络设备无缝对接,如其他遵循CAN协议的设备。此外,BARTH Elektronik提供了包括USB连接线VK-16在内的配件,以便用户方便地将STG-570连接到PC进行编程和监控。客户还可以访问BARTH Elektronik的官方网站获取详细的文档、视频和技术支持资料,包括使用miCon-L软件进行图形化编程的操作指南。

    常见问题与解决方案


    常见的用户问题可能包括如何正确配置输入输出设置以及如何处理通信错误。具体解决方案如下:
    - 输入输出配置错误:仔细检查接线和电源连接,确认所有端子均已正确连接且无短路现象。
    - 通信错误:尝试重启设备并检查CAN网络设置是否一致,必要时更新固件版本。

    总结和推荐


    总体而言,STG-570 Mini-PLC凭借其高集成度、强大的环境适应能力和便捷的编程工具,在多种工业和车载应用中表现出色。如果您正在寻找一款既紧凑又可靠的控制解决方案,STG-570无疑是您的理想选择。无论是用于研发测试还是大规模生产部署,这款产品都将是一个值得信赖的伙伴。

0850-0570参数

参数 值
最大工作供电电压 32V
最小工作供电电压 7V
可编程类型 -
长*宽*高 60mm*45mm*15mm
安装方式 面板安装
应用等级 工业级

0850-0570厂商介绍

Barthelme是一家从事LED照明系统及组件开发与制造的家族企业,面向工业、建筑及室内外照明应用提供定制化解决方案。产品涵盖LED灯具、灯带、型材、控制器与电源、光源、面板及相关配件。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Barthelme 相关型号,如 0660-0600、59102315、59092315、0850-0800 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

0850-0570数据手册

厂牌 PDF简要描述 下载
BARTHELME 其他可编程器件 BARTHELME 0850-0570 0850-0570数据手册

0850-0570封装设计

查看详情并下载
Symbol
Footprint
3D Model
