1007352

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC输入输出模块 特殊功能模块, 用于Axioline F 站
供应商型号: 277-1007352-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 1007352

1007352概述

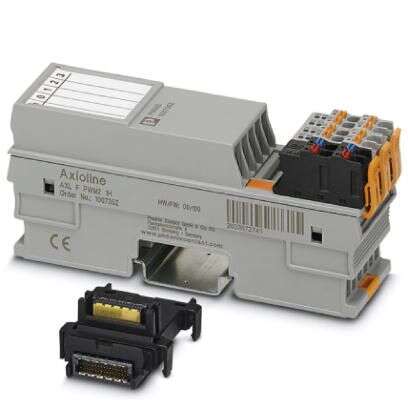

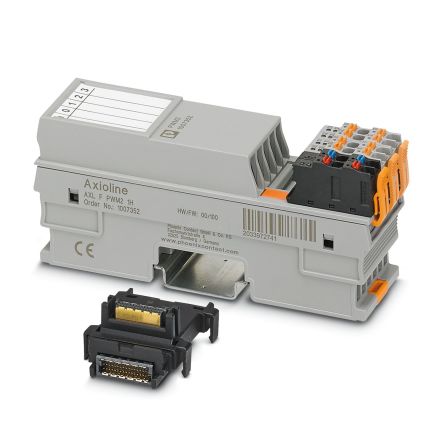

    # Phoenix Contact AXL F PWM2 1H 功能模块技术手册解析

    产品简介


    产品类型: 函数模块
    主要功能: 脉宽调制(Pulse Width Modulation, PWM)、脉冲发生器、推挽输出模式支持
    应用领域: 工业自动化、过程控制、电机驱动、照明系统
    产品概述:
    AXL F PWM2 1H 是一款专为 Axioline F 系列站设计的功能模块。其核心特点是提供两路独立通道,能够生成PWM信号并支持多种操作模式。通过灵活配置,该模块适用于广泛工业领域的高精度控制需求。

    技术参数


    性能参数:
    - 通信接口: Axioline F本地总线
    - 传输速度: 100 Mbps
    - 保护等级: IP20
    - 工作温度范围: 操作-25°C至+60°C,存储-40°C至+85°C
    电气特性:
    - 输入电压:5V DC,最大电流10mA;24V DC,最大电流500mA
    - 输出功率:最大12W(24V DC),最大50mW(5V DC)
    - 频率输出范围:0 Hz 至 65535 Hz
    - 脉冲占空比范围:0% 至 100%
    工作环境:
    - 湿度: 操作时5%-95%,存储运输时同样范围
    - 气压: 操作70kPa至106kPa(海拔3000米以内)
    安全特性:
    - 短路保护
    - 反向极性保护
    - 电压隔离:500V AC/50Hz,1分钟测试电压

    产品特点和优势


    1. 独立双通道设计: 提供更高的灵活性,满足多通道同步控制的需求。
    2. 多样化的输出模式: 包括PWM、脉冲发生器和推挽输出,适应多种应用场景。
    3. 高精度配置: 支持频率分辨率可调(1Hz、0.1Hz、0.01Hz),脉冲宽度分辨率可调(1ms、0.1ms、0.01ms)。
    4. 短路保护与兼容性: 具备出色的过载和短路防护能力,确保长期稳定运行。
    这些特点使该模块成为电机控制、LED照明及传感器接口等领域的重要选择。

    应用案例和使用建议


    常见应用场景:
    - 工业电机控制: 利用PWM信号精确控制电机转速。
    - 照明系统: 实现LED灯亮度调节和动态效果呈现。
    - 自动化设备: 配合推挽输出,用于驱动高速开关装置。
    使用建议:
    1. 在高频输出应用中,尽量选择更高分辨率的频率和脉宽设置,以提高控制精度。
    2. 连接时需注意导线横截面积(0.2mm²至1.5mm²),并遵循推荐的剥离长度8mm标准。
    3. 如需更高电压输出,请确保输入电源范围在19.2V DC至30V DC之间。

    兼容性和支持


    兼容性:
    AXL F PWM2 1H 与 Axioline F 系列的其他模块具有良好的互操作性,可以轻松集成到现有系统中。此外,模块支持DIN导轨安装,方便快速部署。
    技术支持:
    制造商提供详尽的技术文档及用户手册,包括连接方法、安装指南等内容。用户可通过官网获取认证文件及软件更新支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出频率超出预期范围 | 检查频率分辨率配置是否正确 |
    | 设备运行时出现异常发热 | 确保安装环境符合温度和湿度要求 |
    | 接口无法正常通信 | 检查连接线缆的导线横截面是否符合要求 |

    总结和推荐


    综合评价:
    AXL F PWM2 1H 功能模块凭借其高度集成化设计、多样化的输出模式以及卓越的稳定性,成为工业自动化领域的优秀选择。特别是在需要高精度PWM信号生成的场景下,该模块表现出色。
    推荐指数:
    非常推荐!对于需要高性能、多功能且易于集成的工业项目,这款模块无疑是一个理想之选。
    获取更多信息:
    请访问官方页面了解更多详情:[https://www.phoenixcontact.com/us/products/1007352](https://www.phoenixcontact.com/us/products/1007352)

    Phoenix Contact
    © 2024 版权所有。所有权利保留。
    https://www.phoenixcontact.com

1007352参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

1007352厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1007352数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他可编程器件 PHOENIX CONTACT 1007352 1007352数据手册

1007352封装设计

查看详情并下载
Symbol
Footprint
3D Model
