750-511/000-001

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: Q-750-511/000-001
供应商: 云汉优选
标准整包数: 1

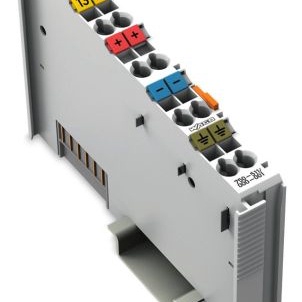

WAGO 其他可编程器件 750-511/000-001

750-511/000-001概述


    产品简介

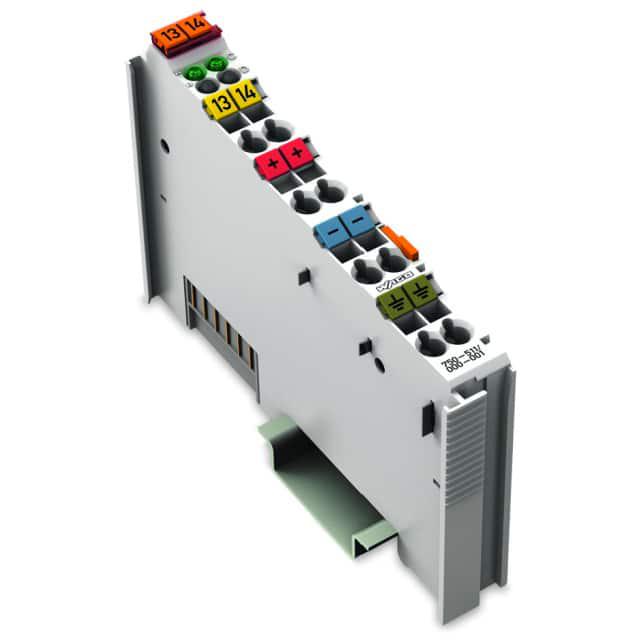

    产品名称:2-Channel Pulse Width Output Module 24 V DC
    这款2通道脉宽输出模块(2-Channel Pulse Width Output Module)是专为24V直流电设计的电子元器件,主要应用于自动化控制系统中。它能够提供精准的脉冲宽度调制信号,具有2个独立的输出通道,每个通道可以独立设置脉冲频率和脉冲宽度。该模块特别适用于需要高精度控制的应用场景,例如工业自动化、过程控制等领域。

    技术参数


    | 参数 | 值 |

    | 输出通道数 | 2 |
    | 内部电流消耗 | 70mA |
    | 工作电压 | 24V DC (-15%...+20%) |
    | 输出电流 | 0.1A短路保护 |
    | 负载类型 | 电阻型、电感型 |
    | 脉冲频率 | 250Hz |
    | 脉冲占空比 | 0%...100% |
    | 分辨率 | 10位 |
    | 隔离等级 | 500V系统/电源隔离 |
    | 字长 | 2x16位数据,2x8位控制/状态(可选)|
    | 接线方式 | CAGE CLAMP® |
    | 适用导线截面 | 0.08mm²...2.5mm² / AWG 28...14|
    | 模块尺寸 | 宽度12mm,重量38g |
    | EMC抗干扰性 | 符合EN 61000-6-2标准 |
    | EMC辐射性 | 符合EN 61000-6-4标准 |

    产品特点和优势


    1. 高精度脉冲宽度调制:能够实现16位分辨率的脉冲宽度调制,确保了高精度的信号输出。
    2. 双通道独立控制:两个独立的输出通道,每个通道都可以独立设置脉冲频率和宽度,满足多样化的控制需求。
    3. 隔离设计:系统侧和供电侧的电气隔离设计,提高了系统的稳定性和可靠性。
    4. 短路保护:每个输出通道都具备短路保护功能,确保系统在异常情况下仍能安全运行。
    5. 广泛的适应性:适用于多种负载类型(电阻型和电感型),满足不同应用需求。
    6. 强大的电磁兼容性:符合多项国际标准,确保在各种环境中稳定工作。

    应用案例和使用建议


    应用案例:
    - 在自动化生产线中用于驱动电机和执行机构,提供精准的脉冲控制信号。
    - 在测试和测量设备中作为信号源,提供高精度的脉冲信号进行校准和测试。
    使用建议:
    - 在安装时应注意模块的输入电源电压范围,避免超出额定范围导致损坏。
    - 连接负载时应考虑负载的类型(电阻型或电感型),选择合适的接线方式以保证最佳效果。
    - 建议定期检查模块的输出信号,确保其在预期范围内正常工作。

    兼容性和支持


    该模块支持与24V直流电源系统兼容,并可通过标准的接线方式连接到不同的负载。制造商提供了详细的安装手册和技术支持服务,包括线上和电话咨询,确保用户在使用过程中遇到任何问题都能得到及时的帮助。

    常见问题与解决方案


    1. 模块无法正常启动:检查输入电源电压是否在额定范围内,确认接线无误。
    2. 输出信号不稳定:调整模块的脉冲频率和占空比,重新配置输出参数。
    3. 接线松动:紧固所有连接端子,确保接线牢固可靠。

    总结和推荐


    该款2通道脉宽输出模块在自动化控制领域表现优异,凭借其高精度、高稳定性以及良好的兼容性,广泛应用于工业自动化、过程控制等多个领域。其易于安装、操作简便的特点使得该产品在市场上具有较强的竞争力。综上所述,我们强烈推荐此产品给需要高精度脉冲控制的用户和工程师们。

750-511/000-001参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-511/000-001厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-511/000-001数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-511/000-001 750-511/000-001数据手册

750-511/000-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
