0850-0700

产品分类: 其他可编程器件
厂牌: BARTHELME
产品描述: BARTH PLC输入输出模块, lococube 微型 plc系列, 用于stg-700, 数字,功率步进电动机,固态输出, 4输入
供应商型号: 1232107
供应商: 海外现货
标准整包数: 1
BARTHELME 其他可编程器件 0850-0700

0850-0700概述


    产品简介

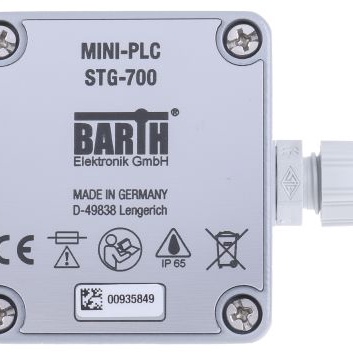

    STG-700 是由 BARTH Elektronik GmbH 新推出的微型可编程逻辑控制器(Mini-PLC),集成了一个功能强大的步进电机控制器。该设备采用紧凑型铝制压铸外壳,具有防溅水功能,适用于各种严苛环境。STG-700 不仅能够控制大型格式显示器,还可以通过转换模拟或数字输入信号来驱动步进电机,实现精确的角度控制。此外,它也适合用于电传线控系统(x-by-wire systems),作为控制系统和动力单元。


    技术参数




    - 操作电压: 8 至 32 VDC
    - 最大电流消耗: 5.6 A
    - 最大熔断电流: 6 A(外部)
    - CAN 接口: CAN 2.0A (11 位 ID),CAN 2.0B (29 位 ID)
    - 数字输入: IN3 和 IN4,电压范围 0 至 30 VDC,频率 ≤ 1 kHz
    - 模拟输入: IN1 和 IN2,电压范围 0 至 30 VDC,精度 ± 1%
    - 数字输出: OUT1 至 OUT4,负载电流 ≤ 1.5 A
    - 步进电机输出: 0.1 至 1.5 A 可调,步进模式包括 1/1, 1/2, 1/4, 1/8
    - 安全特性: 看门狗(Watchdog),失效保护振荡器(Fail Safe Oscillator),欠压检测(Brown Out Detection),上电计时器(Power Up Timer)
    - 工作温度范围: -40 至 +50°C
    - 存储温度范围: -40 至 +70°C
    - 冲击抵抗力: ≥ 100 m/s² (10G)
    - 振动抵抗力: ≥ 50 m/s² (5G) @ 10 至 100 Hz
    - 防护等级: IP66
    - 重量: 180 克
    - 尺寸: 58 x 64 x 34 mm (长 x 宽 x 高)


    产品特点和优势




    STG-700 集成度高,功能强大,特别适合在工业自动化、楼宇自动化、汽车技术和过程控制等领域应用。该产品具备防溅水的铝制压铸外壳,保证了在恶劣环境下的可靠运行。其拥有图形化编程能力、宽电压和温度范围、可靠的固态输出及多种安全特性,使其在市场上具有很强的竞争优势。


    应用案例和使用建议




    STG-700 在工业自动化领域的应用广泛,例如通过步进电机驱动大型格式显示器,以实现精确的角度控制。此外,在电传线控系统中,它可以作为控制和动力单元,确保系统的精确和高效运行。对于实际应用,建议在安装前根据具体需求调整步进电机的输出电流和步进模式,以达到最佳性能。


    兼容性和支持




    STG-700 支持 CAN 2.0A/B 标准,易于与其他符合标准的设备集成。此外,BARTH Elektronik GmbH 提供配套的 miCon-L 编程软件和连接电缆,便于进行编程、模拟和测试。用户可以通过 USB 端口使用 miCon-L 软件套件进行程序开发,并利用软件中的可视化功能块和交互元素进行调试。


    常见问题与解决方案




    - 问题: 设备启动时无法正常工作。
    - 解决方案: 检查电源电压是否在规定范围内,确认接线正确且无松动。

    - 问题: 步进电机输出不稳定。
    - 解决方案: 调整步进电机的输出电流设置,确保符合应用要求。

    - 问题: 数字输入信号不准确。
    - 解决方案: 检查输入信号线缆是否破损,确认输入电压和频率在允许范围内。


    总结和推荐




    STG-700 是一款高度集成且功能强大的微型可编程逻辑控制器,专为工业和自动化应用设计。它具备防溅水的外壳,能够在极端环境中稳定运行。图形化编程能力和丰富的功能使其在复杂的应用环境中表现优异。强烈推荐 STG-700 用于需要精确控制和高可靠性的工作环境。

0850-0700参数

参数
可编程类型 -
最大工作供电电压 32V
最小工作供电电压 8V
长*宽*高 58mm*64mm*34mm
安装方式 面板安装
