0850-0810

产品分类: 其他可编程器件
厂牌: BARTHELME
产品描述: BARTH PLC输入输出模块, lococube 微型 plc系列, 用于STG-810, 数字,PWM,固态输出, CANOpen网络, 5输入
供应商型号: 1348864
供应商: 海外现货
标准整包数: 1
BARTHELME 其他可编程器件 0850-0810

0850-0810概述


    产品简介

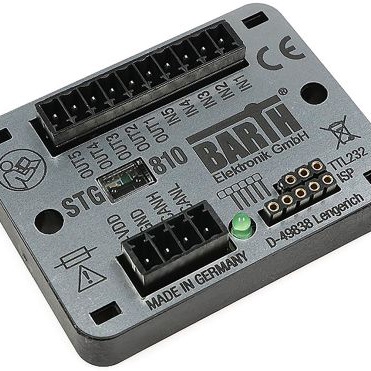

    STG-810 是由 BARTH Elektronik GmbH 推出的一款迷你型 PLC(可编程逻辑控制器),属于其知名的 BARTH Mini-PLC 系列。该系列以其小巧紧凑的设计和高可靠性著称,而 STG-810 则是该系列中体积最小的型号。它搭载了一颗强大的 32 位 ARM® Cortex® 内核和 IrDA 无线红外接口,适用于多种工业自动化、汽车技术和教育培训等领域。

    技术参数


    - 操作电压: 7 至 32 VDC
    - 电流消耗: 在 32 VDC 下约 10 mA(额定)
    - 保险丝: 最大 5 A(外部)
    - CAN 接口: 支持 CAN 2.0A/B 和 CANopen®,同时兼容 SAE J1939 和 NMEA 2000 协议
    - 红外接口: IrDA/SIR,支持 9.6 kbit/s 到 115.2 kbit/s
    - 模拟输入: 3 个,范围为 0 至 30 VDC,采用 12 位 ADC
    - 数字输入: 2 个,支持 0 至 30 VDC
    - 事件计数器输入: 最大频率 25 kHz
    - 脉冲和频率计数器输入: 脉宽小于 40 微秒
    - 固态功率输出: 4 路,每路最大 1.5 A
    - PWM 输出: 1 路,16 位,频率范围 1 Hz 至 25 kHz
    - 内存: 256 KB Flash 程序存储器,32 KB SRAM,64 KB EEPROM
    - 工作温度范围: -40 至 +70°C
    - 储存温度范围: -40 至 +70°C
    - 防护等级: IP 20

    产品特点和优势


    STG-810 的亮点在于其小巧的体积和强大的处理能力。采用高性能的 32 位 ARM® Cortex® 内核,可以实现复杂的控制任务。此外,它具有多种接口和通信协议,支持 CAN、CANopen®、SAE J1939 和 NMEA 2000,使系统能够轻松集成到各种网络中。该产品还具备全面的安全功能,如独立的看门狗、掉电复位和电源电压监控,确保系统在恶劣环境中稳定运行。开放源代码的 C 语言编程功能使得开发者能够进行硬件级优化和调试。

    应用案例和使用建议


    应用案例
    STG-810 在多个领域都有广泛应用,包括工业自动化、汽车技术、海事技术和教育行业。例如,在工业自动化领域,它可以用于传感器信号采集和控制信号输出;在汽车技术中,它可以作为车载控制系统的一部分,实现车辆内部各种传感器和执行器的管理。
    使用建议
    在使用 STG-810 时,建议先详细了解其硬件接口和软件编程要求。对于需要频繁更换传感器的场合,可以考虑增加额外的保护电路,以延长产品的使用寿命。在安装时应注意其防护等级,避免在潮湿或多尘的环境中直接暴露。此外,根据具体应用需求选择合适的连接电缆和编程工具,如使用 PG-65 编程器进行参数上传和下载。

    兼容性和支持


    STG-810 可以与 BARTH Elektronik GmbH 提供的其他编程工具和配件完美兼容,如 PG-65 编程器和 VK-35 连接电缆。公司提供全方位的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。此外,开放源代码的编程环境也为用户提供了更多的开发可能性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源电压是否在允许范围内 |
    | 通信故障 | 确认连接线缆是否正确连接,重启设备 |
    | 输入信号异常 | 检查输入信号是否超出规定范围 |
    | 程序下载失败 | 更新编程工具软件版本,确认程序文件无误 |

    总结和推荐


    综上所述,STG-810 是一款高度集成且功能强大的迷你型 PLC。其强大的 ARM® Cortex® 处理器、多样的通信接口和开放源代码编程环境使其成为工业自动化和汽车技术领域的理想选择。其坚固耐用的设计和广泛的适用性使得它在苛刻环境下仍能表现出色。总体而言,我们强烈推荐 STG-810 给那些寻求高效、可靠的 PLC 解决方案的企业和个人用户。

0850-0810参数

参数
最大工作供电电压 32V
最小工作供电电压 7V
可编程类型 -
长*宽*高 60mm*45mm*11mm
安装方式 面板安装

0850-0810厂商介绍

Barthelme公司是一家在特定领域内具有专业经验的企业。以下是对该公司及其主营产品分类和应用领域的简要介绍,以及其优势的概述:

1. 公司简介:
Barthelme公司专注于提供高质量的产品和服务,致力于在其专业领域内为客户提供创新解决方案。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产线的效率和准确性。
- 精密仪器:涉及测量和测试设备,确保产品质量和性能。
- 环保技术:提供节能减排和废物处理解决方案,支持可持续发展。

3. 应用领域:
- 制造业:为各种生产线提供自动化和控制技术,优化生产流程。
- 科研机构:提供高精度的科研仪器,支持基础和应用研究。
- 环保项目:参与环保项目,提供技术和设备支持。

4. 公司优势:
- 技术创新:不断研发新技术,保持行业领先地位。
- 定制服务:根据客户需求提供定制化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 客户支持:提供全面的售后服务和技术支持。

Barthelme公司通过其专业的产品和服务,为客户创造价值,并在其所服务的市场中建立了良好的声誉。

0850-0810数据手册

厂牌 PDF简要描述 下载
BARTHELME 其他可编程器件 BARTHELME 0850-0810 0850-0810数据手册

0850-0810封装设计

查看详情并下载
Symbol
Footprint
3D Model
