750-537

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: Q-750-537
供应商: 云汉优选
标准整包数: 1
WAGO 其他可编程器件 750-537

750-537概述

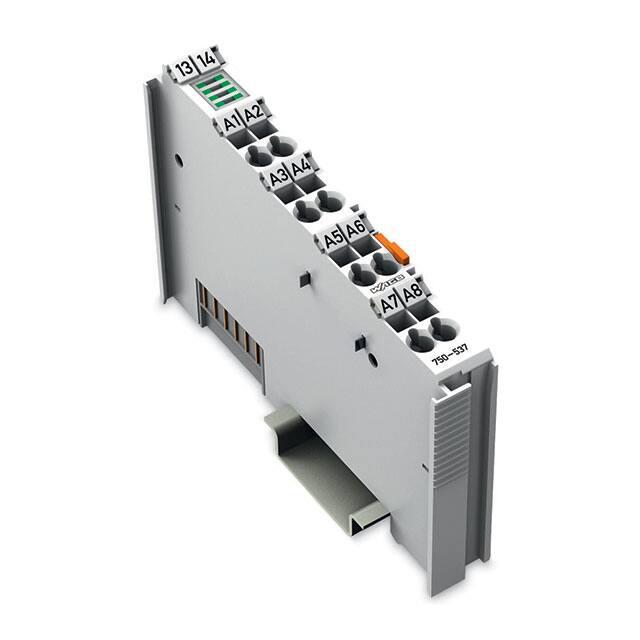

    8-Channel Digital Output Module 24 V DC (Model 750-537 / 753-537)

    1. 产品简介


    8-Channel Digital Output Module 24 V DC 是一款具有短路保护功能的高侧开关模块,适用于需要进行诊断的数字输出场合。该模块设计用于连接自动化设备至执行器,确保可靠的数据传输和安全操作。广泛应用于工业自动化、楼宇自动化及船舶制造等领域。

    2. 技术参数


    - 输出通道数:8
    - 最大内部电流消耗:50 mA
    - 工作电压:24 V DC (-25% ... +30%)
    - 负载类型:电阻性、电感性、灯泡
    - 最大切换频率:1 kHz
    - 反向电压保护:是
    - 输出电流:0.5 A(短路保护)
    - 短路限制(典型值):Pwm 12 A
    - 开路检测:<0.1 mA
    - 诊断功能:开路、过载和短路检测
    - 电磁干扰防护:符合EN 61000-6-2(船舶应用)
    - 电磁辐射防护:符合EN 61000-6-3(船舶应用)
    - 隔离电压:系统/供电 500 V
    - 通道宽度:8位输出,8位输入(诊断)
    - 连接方式:CAGE CLAMP® 压接端子
    - 适用导线截面:0.08 mm² ... 2.5 mm² / AWG 28 ... 14
    - 宽度:12 mm
    - 重量:51.9 g
    - 允许环境温度:0°C ... +60°C

    3. 产品特点和优势


    这款数字输出模块具有多项独特优势,使其在应用中表现出色:
    - 短路保护和高侧开关:提供双重保护机制,确保系统的安全稳定运行。
    - 诊断功能:可识别开路、过载和短路情况,提高系统可靠性。
    - 隔离设计:场级和系统级电气隔离,增强了系统的抗干扰能力。
    - 环境适应性强:可在-25%到+30%的电压范围内工作,适应多种电源环境。
    - 宽泛的应用范围:适用于工业自动化、楼宇自动化和船舶制造等多种应用场景。

    4. 应用案例和使用建议


    这款模块广泛应用于工业自动化和楼宇自动化系统中,例如在智能建筑中的照明控制、工厂自动化中的设备控制等。为了获得最佳效果,建议在安装时遵循以下几点建议:
    - 确保所有输出端口正确接地。
    - 使用合适的导线截面以保证良好的电气连接。
    - 在高温环境下,要定期检查模块的温度并采取相应的散热措施。

    5. 兼容性和支持


    该模块与WAGO公司旗下的其他系列产品具有良好的兼容性,特别是与753系列连接器(型号753-110)。此外,制造商还提供了详细的用户手册和技术支持服务,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:模块无法正常工作,LED指示灯不亮。
    解决方案:检查模块是否正确连接到电源和负载,确认电源电压在额定范围内。
    - 问题2:模块检测到短路。
    解决方案:检查负载线路是否存在短路现象,重新布线并确保良好的绝缘。
    - 问题3:模块输出电流异常。
    解决方案:核实负载设备的电流需求是否超出了模块的最大电流输出范围。

    7. 总结和推荐


    综上所述,8-Channel Digital Output Module 24 V DC (型号750-537 / 753-537)是一款高度可靠的数字输出模块,具备多种先进的功能和出色的性能表现。它不仅能够满足各类工业应用的需求,而且还能提供强大的故障诊断功能,确保系统的稳定运行。因此,强烈推荐在需要高可靠性的工业自动化项目中选用此模块。

750-537参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
零件状态 在售
包装方式 盒装

750-537厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-537数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-537 750-537数据手册

750-537封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1498.6938
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1498.69
