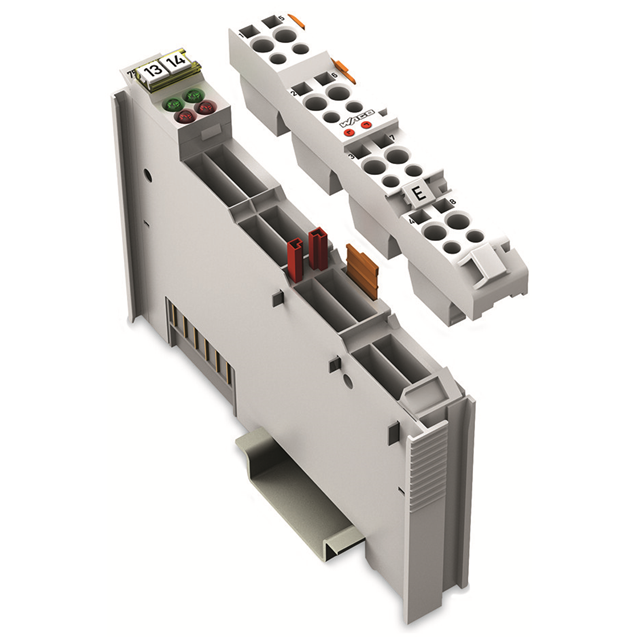

753-424

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: 753-424
供应商: 云汉优选
标准整包数: 1
WAGO 其他可编程器件 753-424

753-424概述


    产品简介


    本手册介绍的是型号为750-424和753-424的电子元器件,属于2通道24V直流电入侵检测模块。这类产品主要用于入侵检测应用,能够通过电流回路监控报警触点并提供固定电阻比(R1、R2)的监测能力。这些模块通过LED指示灯和过程映像状态位显示当前接触状态,并支持外部错误检测输入。

    技术参数


    - 输入数量:2个
    - 典型内部电流消耗:6mA
    - 最大现场侧电流消耗:16mA/24V DC
    - 电压范围:24V DC(-25% ~ +30%)
    - 典型环路电流(ld):1mA
    - R1电阻值:1.5kΩ(±5%)
    - R2电阻值:2.2kΩ(±5%)
    - 最大线阻:200Ω
    - 系统/供电隔离:500V
    - 内部比特宽度:4位
    - 电线连接:CAGE CLAMP®
    - 导线截面积:0.08mm² ~ 2.5mm² / AWG 28 ~ 14
    - 剥线长度(750/753系列):8~9mm / 0.33in;9~10mm / 0.37in
    - 宽度:12mm
    - 重量:36g
    - 电磁干扰免疫性:符合EN 61000-6-2标准(适用于海洋应用)
    - 电磁干扰辐射:符合EN 61000-6-4标准(适用于海洋应用)

    产品特点和优势


    这款电子元器件的主要特点是具有电流回路,这使其能够通过固定电阻比(R1、R2)来监控报警触点。它还能够通过LED指示灯和过程映像状态位显示当前接触状态。该模块具备良好的电磁干扰免疫性和辐射防护能力,适合于多种恶劣环境的应用。此外,该产品的隔离电压高达500V,确保了安全可靠的运行。

    应用案例和使用建议


    这款电子元器件非常适合用于需要进行入侵检测的应用场合,例如智能家居系统、工业控制系统等。对于使用该模块时,建议确保所有接线均正确无误,避免因接线错误导致的误报或漏报现象。同时,在进行安装前,建议先检查电源电压是否在规定范围内,以确保模块能够正常工作。

    兼容性和支持


    此产品可与多种电子元器件和其他设备兼容,具体细节请参考手册第11节的说明。厂商提供了广泛的认证和批准,如ABS、BV、DNV、GL、KR、LR、NKK、PRS、RINA等,以及UL 508和ANSI/ISA 12.12.01认证,保证了产品的可靠性和安全性。WAGO Kontakttechnik GmbH & Co. KG提供了技术支持和售后服务,确保客户能够得到全面的支持。

    常见问题与解决方案


    - 问题1:模块无法正常工作。
    - 解决方案:检查电源电压是否在24V DC(-25% ~ +30%)范围内,确认接线正确无误。

    - 问题2:模块出现误报。
    - 解决方案:检查连接线阻值是否超过200Ω,确保没有外部干扰源影响到模块的工作。

    总结和推荐


    总的来说,这款型号为750-424和753-424的电子元器件在入侵检测应用方面表现出色。其稳定可靠的性能和广泛的适用性使其成为市场上一款极具竞争力的产品。我们强烈推荐这款产品给需要进行入侵检测的用户。

753-424参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

753-424厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

753-424数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 753-424 753-424数据手册

753-424封装设计

查看详情并下载
Symbol
Footprint
3D Model
