753-425

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: Q-BN-753-425
供应商: 期货订购
标准整包数: 1

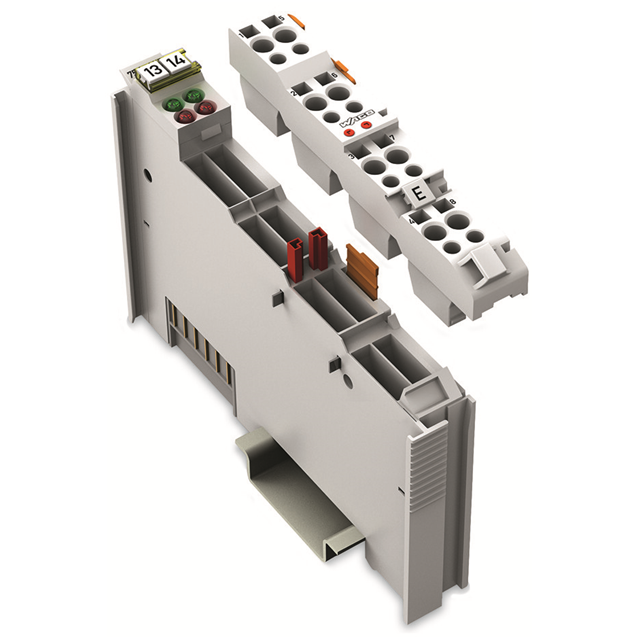

WAGO 其他可编程器件 753-425

753-425概述


    产品简介


    基本信息
    - 产品类型:数字输入模块
    - 型号:750-425 / 753-425
    - 主要功能:接收NAMUR接近开关(符合DIN EN 60947-5-6标准)的控制信号
    - 应用领域:适用于过程自动化和控制系统中,特别是在海上应用、工厂自动化以及需要高可靠性的工业环境中。

    技术参数


    - 输入数量:2个
    - 典型电流消耗:5 mA(内部)
    - 电源电压:通过电源跳线接触点提供24 VDC(-25% 至 +30%范围内的变化)
    - 信号电流:(0) ≤ 1.2 mA;(1) ≥ 2.1 mA
    - 输入滤波:3.0 ms
    - 切换滞后:0.2 mA
    - 开路电压:8.2 VDC
    - 输入电阻:1 kΩ
    - 输入脉冲持续时间:≥ 5 ms
    - 输入脉冲间隔:≥ 3 ms
    - 短路电流:≤ 8.2 mA
    - 短路监测:> 6.5 mA
    - 断线监测:< 0.2 mA
    - 传感器供电:VV 8.2 VDC
    - 隔离:500 V系统/供电
    - 内部位宽:4位输入,2位数据,2位错误(短路/断线)
    - 接线方式:CAGE CLAMP®
    - 适用导线截面:0.08 mm² ... 2.5 mm² / AWG 28 ... 14
    - 去皮长度:750/753系列 8...9 mm / 0.33 in;9...10 mm / 0.37 in
    - 宽度:12 mm
    - 重量:51 g
    - 电磁干扰抗扰度:根据EN 61000-6-2标准,适用于海上应用
    - 电磁干扰发射:根据EN 61000-6-4标准,适用于海上应用

    产品特点和优势


    - 高可靠性:能够检测到短路和断线,确保系统的稳定运行。
    - 广泛认证:具备UL 508、ANSI/ISA 12.12.01、ATEX 554086等多项认证,适用于多种环境。
    - 紧凑设计:尺寸仅为12 mm x 51 g,适用于空间有限的应用场景。
    - 易于安装:采用CAGE CLAMP®接线方式,便于快速连接。
    - 长寿命:内置的短路和断线监测机制延长了产品的使用寿命。

    应用案例和使用建议


    使用案例
    此模块可用于控制面板中的各种工业控制系统,例如液位检测、流量监控、位置检测等。尤其适合于需要实时监控和安全性的应用场景。
    使用建议
    - 合理布线:确保信号线和电源线分开走线,减少干扰。
    - 定期检查:建议定期检查接线端子,确保接触良好,防止虚接或松动。
    - 使用环境:在恶劣环境下(如高温、潮湿),考虑使用防护措施以延长使用寿命。

    兼容性和支持


    - 兼容性:该模块与WAGO品牌的其他产品具有良好的兼容性,可以无缝集成到现有系统中。
    - 技术支持:WAGO公司提供详尽的技术文档和在线支持,有助于快速解决问题。

    常见问题与解决方案


    - Q1: 模块LED指示灯不亮
    - A: 检查接线是否正确且接触良好,确认电源电压在正常范围内。
    - Q2: 模块无法接收信号
    - A: 确认信号源的电流和电压是否在规定的范围内,尝试更换传感器。
    - Q3: 信号时有时无
    - A: 检查接线是否有接触不良的地方,适当增加滤波电容。

    总结和推荐


    综上所述,750-425 / 753-425模块是一款高性能的数字输入模块,适合应用于各种工业控制系统中。其优异的性能、可靠的抗干扰能力和广泛的认证使其在市场上具有很强的竞争优势。强烈推荐在需要高可靠性和安全性的应用场景中使用该模块。

753-425参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

753-425厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

753-425数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 753-425 753-425数据手册

753-425封装设计

查看详情并下载
Symbol
Footprint
3D Model
