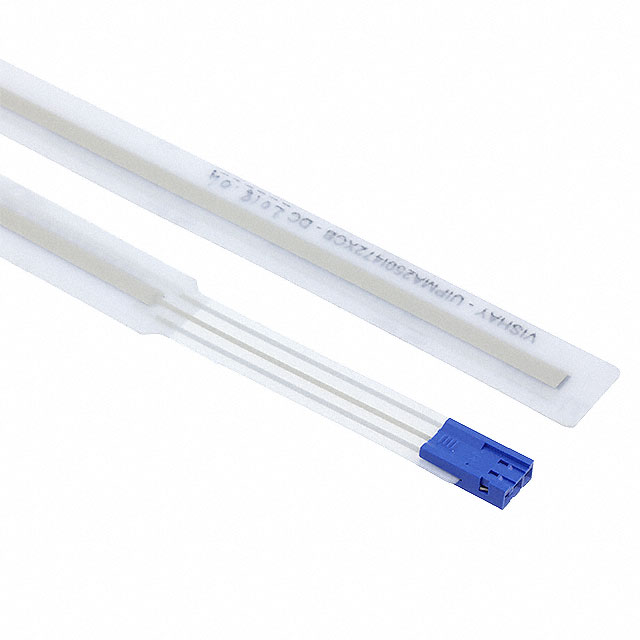

UIPMA250I472XCB

产品分类: 位置传感器
产品描述: Resistive ±30% 电阻 ±2% 0~250.00mm 线性位置 Flexible Membrane - Linear 导线安装,底座安装 250mm*13.5mm*13.5mm
供应商型号: N-UIPMA250I472XCB
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 位置传感器 UIPMA250I472XCB

UIPMA250I472XCB概述

    # Vishay MCB 超平位移传感器技术手册

    产品简介


    Vishay MCB 的 UIPTMA 和 UIPTMC 超平位移传感器是工业级电位计膜组件的典范,广泛应用于需要高精度和可靠性的工业环境。产品分为线性(UIPTMA)和旋转式(UIPTMC)两种类型,提供高达250毫米的理论电气行程(TET)。这些传感器以其密封设计、无限分辨率和高集成度著称,适用于各种工业机械控制和精密测量系统。
    主要功能:
    - 线性或旋转输出
    - 密封设计,耐久性强
    - 无限分辨率,适合高精度应用
    - 工业级应用,适应恶劣环境

    技术参数


    | 参数 | UIPMA | UIPMC |
    |
    | 总电阻(Rn) | 4.7 kΩ | 10 kΩ |
    | 电阻容差 | ±30% | ±30% |
    | 最大耗散功率 | ≤0.1 W/cm | ≤1 W至70°C |
    | 理论电气行程(TET) | 20 mm 至 250 mm | 312° |
    | 有效电气行程(UET) | TET - 2 mm | 306° |
    | 电连续行程(ECT) | TET + 4 mm | 325° |
    | 线性误差 | ±2% | ±5% |
    | 温度系数 | -300 ppm/°C | ±300 ppm/°C |
    电气和机械特性:
    - 输出连接器:Berg Duflex 67.013.003,接头:76.785.301
    - 最大速度:≤1.5 m/s
    - 驱动力:≥0.3 N(UIPMA),≥1 N cm(UIPMC)
    - 防护等级:IP66(除电气连接和插头外)

    产品特点和优势


    Vishay MCB 的超平位移传感器具备多种独特优势:
    1. 密封设计:防止灰尘和液体侵入,提高使用寿命。
    2. 高精度:线性误差低至±2%,满足高精度工业需求。
    3. 耐用性强:超过3百万次循环寿命,适合长期运行。
    4. 适应性强:提供多种电阻值和行程选择,灵活适配不同应用场景。
    这些特性使 UIPTMA 和 UIPTMC 成为工业自动化、医疗设备和精密测量系统的理想选择。

    应用案例和使用建议


    应用案例
    1. 工业机械控制:用于机器手的位置反馈系统,实时监控运动状态。
    2. 医疗设备:用于医疗扫描仪的精准调节,确保图像质量。
    3. 航空电子:用于飞行器姿态控制系统,提升稳定性。
    使用建议
    - 安装时确保表面清洁和平整,避免污染物影响性能。
    - 建议负载阻抗不低于 100 Rn,以保证最佳输出表现。
    - 在极端环境下,考虑额外的防护措施,如增加防尘罩。

    兼容性和支持


    这些传感器支持与多种设备兼容,其接口标准明确,易于集成到现有系统中。Vishay 提供详尽的技术文档和支持服务,确保客户在使用过程中获得专业指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查接线是否牢固,重新校准输出连接器。 |
    | 温度过高导致性能下降 | 减少负载电流,避免长时间满负荷运行。 |
    | 产品寿命低于预期 | 检查安装是否符合要求,定期维护。 |

    总结和推荐


    Vishay MCB 的 UIPTMA 和 UIPTMC 超平位移传感器以其卓越的性能和可靠性在工业领域占据领先地位。其高精度、耐用性和灵活性使其成为众多高端应用的理想选择。对于需要高精度和稳定性的工业项目,强烈推荐使用这款产品。同时,Vishay 提供的完善技术支持进一步增强了产品的市场竞争力。

UIPMA250I472XCB参数

参数
用于测量 线性位置
输出类型 -
电阻容差 ±30%
输出 电阻
线性范围 0~250.00mm
旋转角 -
最大工作供电电压 -
致动器类型 Flexible Membrane - Linear
线性度 ±2%
最小工作供电电压 -
技术 Resistive
长*宽*高 250mm*13.5mm*13.5mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

UIPMA250I472XCB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UIPMA250I472XCB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 位置传感器 VISHAY INTERTECHNOLOGY UIPMA250I472XCB UIPMA250I472XCB数据手册

UIPMA250I472XCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 18.603 ¥ 158.1255
15+ $ 17.3452 ¥ 147.4342
62+ $ 16.4934 ¥ 140.1939
库存: 124
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 948.75
