WBSAGVDX7

厂牌: TAIYO YUDEN
产品描述:
供应商型号: CSJ-ST37370924
供应商: 海外现货
标准整包数: 1

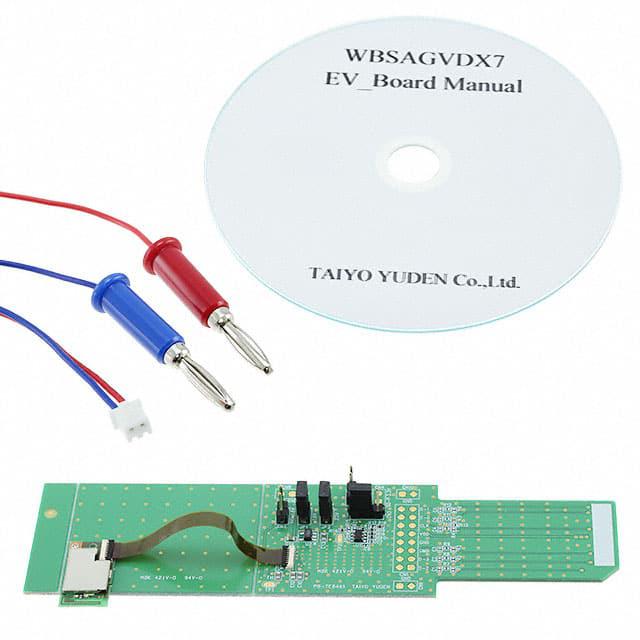

TAIYO YUDEN 评估、开发板开发工具 WBSAGVDX7

WBSAGVDX7概述

    # Wireless Module 802.11bgn 技术手册

    产品简介


    基本介绍
    WYSAGVDX7 和 WBSAGVDX7 是一款集成了天线和连接器的无线模块,符合IEEE 802.11b/g/n标准。这款无线模块具有低待机电流和先进的电源管理和睡眠模式,适用于摄像头、便携式打印机和手持终端等多种应用场景。它提供了一系列通信速率和频段选择,并支持多种安全协议,能够满足不同领域的无线通信需求。

    技术参数


    性能参数
    - 标准支持: IEEE 802.11b/g/n
    - 频段: 2412 MHz 至 2472 MHz
    - 通道数量: 1 至 13(仅限11bg)
    - 传输速率:
    - 11b: 11/5.5/2/1 Mbps
    - 11g: 54/48/36/24/18/12/9/6 Mbps
    - 11n: 72.2~6.5 Mbps
    - 输入电压范围:
    - VCC33: 3.0V 至 3.6V
    - VCC18: 1.71V 至 1.89V
    - VIO: 1.71/3.0V 至 1.89/3.6V
    工作环境
    - 工作温度范围: 0°C 至 70°C
    - 尺寸: 20.0mm x 11.0mm x 2.15mm(最大)

    产品特点和优势


    独特功能和优势
    - 低功耗: 模块具有低待机电流,支持高级电源管理和睡眠模式,有助于延长电池寿命。
    - 多频段支持: 同时支持11b、11g和11n标准,适用于不同的应用场景。
    - 安全性高: 支持WEP (64/128), TKIP, AES, WPA/WPA2, WAPI等多种安全协议,确保数据传输的安全性。
    - 小巧轻便: 尺寸仅为20.0mm x 11.0mm x 2.15mm,易于集成到各种设备中。

    应用案例和使用建议


    实际应用场景
    该无线模块广泛应用于摄像头、便携式打印机和手持终端等领域。例如,在摄像头中,它可以用于实现高清视频传输;在便携式打印机中,可以实现无线打印功能;在手持终端中,可以增强设备的无线通信能力。
    使用建议
    - 在安装过程中,确保设备与电源适配器的连接正确无误,特别是注意红色电缆为正极,蓝色电缆为负极。
    - 在使用过程中,根据实际需要配置相应的无线网络参数,如频道、速率、频率范围等。
    - 定期检查设备的固件更新,以确保最佳性能和安全性。

    兼容性和支持


    兼容性
    - 操作系统: 需要运行Linux Fedora 18或Windows 7的操作系统。
    - 软件开发工具: 支持SDIO接口,但需要注意的是SDIO和SD内存卡虽然外形相同,但不兼容。
    厂商支持
    购买后可获得详细的数据报告、外围设计指南、评估板使用手册、射频控制工具指南和相关驱动程序软件。此外,还提供了主机端身份验证支持(Hostapd)和开源的WPA身份验证支持。

    常见问题与解决方案


    问题及解决方案
    1. 无法识别模块
    - 原因: 可能是未正确安装或未加载驱动程序。
    - 解决办法: 确认驱动程序已正确安装并加载,重新启动系统。
    2. 无线信号不稳定
    - 原因: 信号干扰或距离过远。
    - 解决办法: 调整天线方向,靠近接收设备,减少障碍物的影响。
    3. 设备电量消耗过高
    - 原因: 设备处于非睡眠模式。
    - 解决办法: 确保设备进入睡眠模式,降低功耗。

    总结和推荐


    综合评估
    WYSAGVDX7 和 WBSAGVDX7 是一款高性能的无线模块,具备低功耗、多频段支持、高安全性等特点。在各种应用环境中表现出色,特别适合于对尺寸和功耗有严格要求的应用场景。
    推荐使用
    鉴于其卓越的技术参数和广泛的应用范围,强烈推荐给需要高效、稳定、安全无线通信的工程师和开发者使用。

WBSAGVDX7参数

参数
零件状态 停产
包装方式 盒装

WBSAGVDX7厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

WBSAGVDX7数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 评估、开发板开发工具 TAIYO YUDEN WBSAGVDX7 WBSAGVDX7数据手册

WBSAGVDX7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.0124 ¥ 626.885
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 626.88
