GPS-15136

产品描述: Cellular Module Development Board
供应商型号: DV-30152826
供应商: 海外现货
标准整包数: 1
SPARKFUN ELECTRONICS 评估、开发板开发工具 GPS-15136

GPS-15136概述

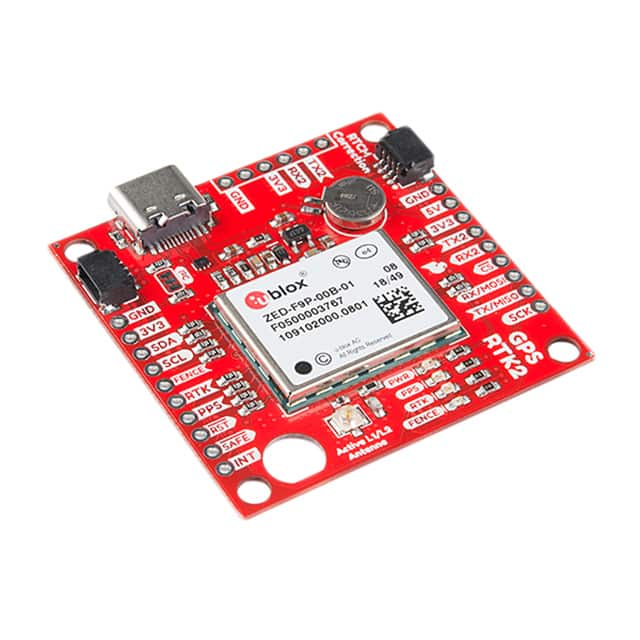

    SparkFun GPS-RTK2 Board - ZED-F9P (Qwiic) 技术手册解读

    1. 产品简介


    SparkFun GPS-RTK2 是一款高精度全球定位系统(GPS)模块,搭载了来自 u-blox 的顶级 ZED-F9P 模块。ZED-F9P 模块为用户提供卓越的GNSS和GPS定位解决方案,包括RTK技术,具备高达10毫米的三维精准度。这一板载模块使您可以精准定位任何物体的位置,误差范围大致相当于您指甲的宽度。此外,ZED-F9P 还能够同时运行作为测量站和基站的角色。

    2. 技术参数


    - 模块类型:高精度GNSS/GPS模块
    - 主要功能:
    - 高精度RTK技术(厘米级定位)
    - 同时接收GPS、GLONASS、Galileo 和 BeiDou信号
    - 可同时处理L1C/A 和 L2C波段信号
    - 采用二进制接口而非NMEA格式
    - 支持UART、USB、I2C和SPI通信接口
    - 电气特性:
    - 工作电压:5V 或 3.3V,所有逻辑电平均为3.3V
    - 工作电流:约35mA(根据星座和跟踪状态有所变化)
    - 时间至首次定位(TTFF):冷启动25秒,热启动2秒
    - 最大导航速率:
    - PVT:25Hz
    - RTK:20Hz
    - Raw数据:25Hz
    - 工作环境:
    - 垂直精度:无RTK时2.5米,带RTK时0.01米
    - 最大高度:50公里
    - 最大速度:500米/秒

    3. 产品特点和优势


    - 高精度:通过RTK技术实现厘米级别的精准定位。
    - 多功能性:支持多种GNSS信号和波段,确保全球范围内可靠定位。
    - 易用性:通过SparkFun的Qwiic系统连接,无需焊接即可使用,简化安装过程。
    - 灵活性:可配置的多种通信端口和操作模式,满足不同应用需求。
    - 持久性:集成备用电池,确保卫星数据和配置信息即使在断电情况下也能保存两周之久。

    4. 应用案例和使用建议


    应用案例:
    - 无人机:无人机在农业监测和测绘中需要精确定位以提高工作效率。
    - 机器人技术:机器人路径规划和位置追踪需要精确的GPS数据。
    - 自动驾驶车辆:自动驾驶车辆依靠高精度GPS来确保安全驾驶。
    使用建议:
    - 使用前务必检查各通信端口的配置设置,确保正确无误。
    - 对于复杂的多波段和多星座操作,进行详细的测试和校准,以获得最佳效果。
    - 利用SparkFun提供的Arduino库简化代码开发,专注于其他项目需求。

    5. 兼容性和支持


    - 兼容性:与SparkFun的Qwiic系统兼容,可以轻松连接其他Qwiic传感器和设备。
    - 支持服务:提供详细的技术文档、软件库和社区支持。

    6. 常见问题与解决方案


    - 问题一:首次定位时间较长。
    - 解决方案:确保天线良好接触并处于开放空间,同时等待足够的时间以完成信号捕捉。
    - 问题二:数据传输不稳定。
    - 解决方案:检查各通信端口的物理连接情况,确保没有松动或损坏。
    - 问题三:电池续航短。
    - 解决方案:关闭不必要的功能和服务,减少功耗;定期维护备用电池以保持其性能。

    7. 总结和推荐


    总结:SparkFun GPS-RTK2 装置是一款功能强大且易用的高精度GNSS模块,适合各种高要求的应用场景。其强大的技术参数、易用性及丰富的支持文档使其在市场上具有显著的竞争优势。无论是工业还是消费电子领域,此款模块均能提供可靠而准确的位置信息。
    推荐:鉴于其卓越的精度、多功能性和易用性,强烈推荐给需要高精度GPS解决方案的用户和企业。

GPS-15136参数

参数
长*宽*高 43.5mm(长度)*43.2mm(宽度)
零件状态 在售
包装方式 散装

GPS-15136厂商介绍

SparkFun Electronics是一家美国电子组件分销商和制造商,成立于2003年,总部位于科罗拉多州的尼瓦达。公司主要销售电子组件、工具、传感器、开发板等产品,服务于教育、工业、业余爱好者等不同领域的客户。

SparkFun Electronics的产品主要分为以下几类:
1. 开发板:包括Arduino、Raspberry Pi等各类开发板,用于快速搭建原型和项目。
2. 传感器:包括温度、湿度、压力、光线等各类传感器,用于数据采集和环境监测。
3. 电子组件:包括电阻、电容、晶体管、集成电路等基本电子元件。
4. 工具和设备:包括焊接工具、测试仪器、3D打印机等,用于电子制作和原型开发。
5. 教育套件:包括针对不同年龄段和技能水平的教育套件,用于教学和培训。

SparkFun Electronics的优势在于:
1. 产品种类丰富,覆盖电子制作的各个方面。
2. 提供详细的产品文档和技术支持,方便用户学习和使用。
3. 价格合理,性价比高。
4. 重视教育和社区建设,提供免费的在线教程和项目指南,促进电子爱好者的交流和成长。

GPS-15136数据手册

厂牌 PDF简要描述 下载
SPARKFUN ELECTRONICS 评估、开发板开发工具 SPARKFUN ELECTRONICS GPS-15136 GPS-15136数据手册

GPS-15136封装设计

查看详情并下载
Symbol
Footprint
3D Model
