974218-3

产品分类: 位置传感器
厂牌: SOLARTRON
产品描述: Solartron Metrology 线性传感器
供应商型号: 9108178
供应商: 海外现货
标准整包数: 1
SOLARTRON 位置传感器 974218-3

974218-3概述

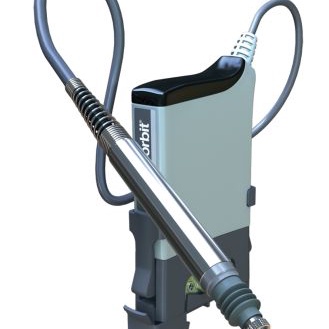

    文章标题:Solartron Metrology Orbit® 系列数字测量系统及其线性测量探头

    产品简介


    Solartron Metrology 的 Orbit® 系列测量系统通过集成高精度的接触式和非接触式测量探头,为各种工业领域的尺寸检测和精密测量提供了高效且经济的解决方案。无论是实验室研究还是生产线应用,Orbit® 系列都能提供卓越的数据采集和测量能力。Orbit® 系统的核心是其丰富的转子探头组合,包括弹簧驱动、气动驱动和超轻触碰探头,适用于广泛的行业需求,如汽车、航空航天、半导体制造及医疗设备生产。
    产品的主要功能包括高精度线性测量、重复性优异、低接触力设计,以及支持多种接口协议(如USB、以太网、RS232)。这些特性使其成为复杂工件表面测量和动态定位的理想选择。

    技术参数


    以下为关键性能指标:
    | 参数 | 值 |

    | 测量范围(mm) | 0.5–20 |
    | 准确度(%读数) | <1 µm |
    | 重复性(典型值)(µm) | ≤0.05 |
    | 分辨率(µm) | 0.01 |
    | 接触力(N) | <0.18 |
    | 数据传输速率 | 最高可达3906次/秒 |
    探头还具有IP65/IP50防护等级,工作温度范围为-10°C至+80°C,符合EN61000电磁兼容标准。

    产品特点和优势


    1. 高精度与稳定性
    Orbit® 探头采用了精密直线轴承设计,使用寿命超过1亿个周期,确保长期可靠性。
    2. 多样化的探头类型
    提供多种测量范围、接触力和安装方式的探头选项,满足不同场景需求。例如,DT系列的“羽毛触感”探头能够实现最低0.03 N的接触力,特别适合玻璃、电子元件等易损材料的检测。
    3. 快速响应和灵活性
    支持高达460 Hz的电子带宽,可适应高速生产环境。此外,新型号如D6J(窄体)和DZ(超短体)通过创新设计实现了更高的空间利用率。
    4. 兼容性与可扩展性
    所有探头均支持Orbit® 3数字化平台,用户可通过USB、以太网等接口轻松集成到现有系统中。

    应用案例和使用建议


    应用案例:
    - 汽车行业:用于车窗玻璃和平板显示器的精密测量。
    - 医疗设备:精确检测透镜、植入物和其他医疗器械。
    - 消费电子产品:验证智能手机屏幕盖板的厚度一致性。
    使用建议:
    - 在检测敏感表面时,优先选择Feather Touch或UFT探头以减少损伤风险。
    - 配置合适的接口模块(如以太网)以便于大规模部署。
    - 定期校准和清洁探头,以确保长时间稳定运行。

    兼容性和支持


    Solartron Metrology 提供全面的技术支持服务,包括软件升级、现场安装培训及维修服务。所有探头均兼容Orbit® 3系统,且可通过标准接口与第三方设备无缝连接。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据不稳定 | 检查电源电压是否符合要求 |
    | 测量误差增大 | 调整探头接触力并重新校准 |
    | 连接中断 | 确保电缆插头牢固插入 |

    总结和推荐


    总体而言,Solartron Metrology 的Orbit® 3测量系统及配套探头展现出了卓越的技术性能和广泛的适用性。其核心优势在于高精度、长寿命和模块化设计,非常适合对测量精度要求极高的工业场景。如果您的项目需要一款可靠、灵活且易于集成的测量工具,强烈推荐选用Orbit®系列产品。此外,窄体和超短体设计为特殊场合提供了额外价值,值得重点考虑。
    最终评分:★★★★★
    (综合评分:5/5)

974218-3参数

参数
输出 -
输出类型 -
电阻容差 -
最大工作供电电压 -
技术 线性测量
旋转角 -
线性度 -
最小工作供电电压 -
线性范围 -
致动器类型 -
用于测量 -

974218-3数据手册

厂牌 PDF简要描述 下载
SOLARTRON 位置传感器 SOLARTRON 974218-3 974218-3数据手册

974218-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6555.3567
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
