EVALAG9903LPB

厂牌: SILVERTEL
产品描述:
供应商型号: SYE-EVALAG9903LPB
供应商: 海外现货
标准整包数: 1

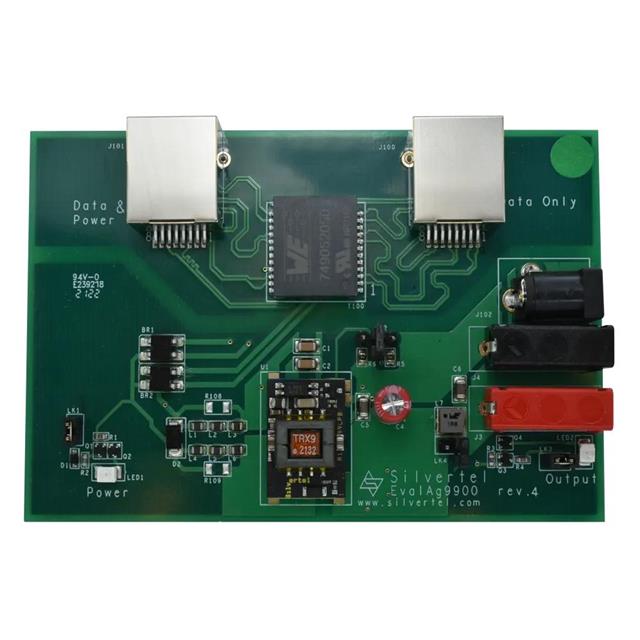

SILVERTEL 评估、开发板开发工具 EVALAG9903LPB

EVALAG9903LPB概述

    Ag9900 Silvertel Ultra-Miniature PoE Module

    1. 产品简介


    Ag9900 是由 Silvertel 设计的超小型 Power-over-Ethernet(PoE)模块。该模块能够通过传统的五类双绞线以太网电缆提取电力,符合 IEEE 802.3af PoE 标准。Ag9900 模块通过提供所需的 PD 签名来确保与供电设备(PSE)的兼容性,在PSE应用最高可达15W的功率之前呈现所需的 PD 签名。它提供了一种Class 0签名,并且具有广泛的输入电压范围,能为用户提供可调的输出。

    2. 技术参数


    - 输入电压范围:36V 至 57V
    - 输出电压范围:3.3V, 5.0V, 12.0V, 24.0V(可调)
    - 输出功率:6W, 9W, 12W(具体取决于型号)
    - 工作温度范围:工业级(-40°C 至 85°C)
    - 隔离度:1500V 隔离 DC/DC 转换器
    - 保护机制:短路保护、过温保护(仅限工业温度版本)
    - 封装尺寸:
    - 表面贴装型(SMT):14x21x13mm 或 14x21x8mm
    - 低轮廓直插式封装(DIL):14x21x8mm

    3. 产品特点和优势


    - IEEE 802.3af 兼容:确保与标准 PoE 设备的良好兼容性。
    - 小巧紧凑:作为全球最小的 PoE 解决方案之一,SMT 和 DIL 封装都极其紧凑。
    - 高可靠性:内置的短路和过温保护机制确保了高可靠性。
    - 低成本:设计简单,外部组件要求少,降低了成本。
    - 灵活调整:可通过外接电阻调整输出电压,适用于多种应用场景。

    4. 应用案例和使用建议


    - 典型应用场景:无线接入点、IP 摄像头、VoIP 电话等。
    - 使用建议:
    - 外部电容:建议安装 100µF 的输出电容(如 C1),以提高输出稳定性和减少输出纹波。
    - 热管理:确保适当的散热,避免在高温环境下出现过热保护。
    - 启动电源:确保输入电压 ≥ 42V 以实现正确的启动。

    5. 兼容性和支持


    - 兼容性:与任何符合 IEEE 802.3af 标准的 PSE 设备兼容。
    - 支持:Silvertel 提供“设计支持”,帮助客户进行系统集成和调试。

    6. 常见问题与解决方案


    - Q:如何调节输出电压?
    - A: 通过将一个外部电阻连接到 ADJ 引脚,即可调节输出电压。具体方法请参见手册中的 "Output Adjustment" 部分。
    - Q:输入电压过低怎么办?
    - A: 输入电压应在启动时至少为 42V,以确保正常启动。可以采用合适的电源设计来保证输入电压稳定。
    - Q:过热保护机制是什么?
    - A: 内置过温保护,一旦温度超过预设阈值,模块会自动停止工作,直到温度降到安全水平。

    7. 总结和推荐


    总体来看,Ag9900 Silvertel 超小型 PoE 模块是一款高性价比、可靠且多功能的 PoE 解决方案。它在设计上注重灵活性和易用性,同时具备广泛的适用性和高度的兼容性。推荐在需要紧凑、高性能 PoE 解决方案的应用场景中使用 Ag9900。
    该模块凭借其小巧的外形、丰富的功能以及全面的技术支持,使其成为众多 PoE 应用的理想选择。如果您正在寻找一款可靠的 PoE 模块,Ag9900 将是一个不错的选择。

EVALAG9903LPB参数

参数
包装方式 盒装

EVALAG9903LPB厂商介绍

SILVERTEL是一家在通信领域具有专业经验的公司,专注于提供高质量的通信解决方案和产品。公司的主营产品分类主要包括:

1. 光纤通信产品:涉及光纤收发器、光纤交换机等,用于高速数据传输和网络连接。
2. 无线通信设备:包括无线接入点、无线路由器等,支持无线网络的搭建和扩展。
3. 网络交换机和路由器:提供不同层次的网络交换和路由解决方案,满足不同规模网络的需求。
4. 通信配件:如光纤跳线、网络线缆等,为通信系统提供必要的连接和支持。

SILVERTEL的产品广泛应用于数据中心、企业网络、电信运营商网络、智能家居等多个领域,以其高性能、高可靠性和创新技术获得市场认可。

SILVERTEL的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 产品质量:严格的质量控制流程,确保产品的稳定性和耐用性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 市场响应:快速响应市场变化,及时调整产品策略,满足市场需求。

SILVERTEL致力于通过其产品和服务,为客户创造更大的价值,并推动通信技术的发展。

EVALAG9903LPB数据手册

厂牌 PDF简要描述 下载
SILVERTEL 评估、开发板开发工具 SILVERTEL EVALAG9903LPB EVALAG9903LPB数据手册

EVALAG9903LPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
