1085105

产品分类: 位置传感器
厂牌: SICK
产品描述: Sick 编码器, 5000ppr, 9000rpm, HTL,TTL输出信号, 连续轴
供应商型号: 2125615
供应商: 海外现货
标准整包数: 1
SICK 位置传感器 1085105

1085105概述

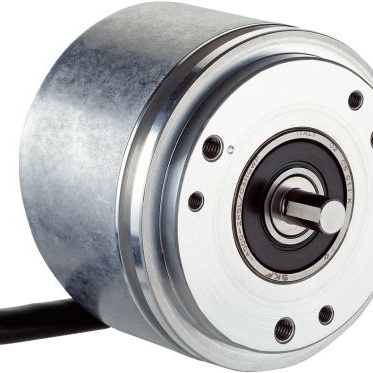

    DBS60E-S1FK05000 增量型编码器

    产品简介


    DBS60E-S1FK05000 是一款由 SICK 生产的增量型编码器,广泛应用于自动化控制、机械工程等领域。它通过脉冲信号输出实现位置、速度和方向的测量。该编码器采用坚固的设计和多种附件,使其成为复杂工业环境的理想选择。

    技术参数


    - 脉冲数/转:5,000
    - 测量步长:≤ 90°(每脉冲)
    - 测量步长偏差:± 36°/脉冲
    - 错误极限:测量步长偏差 x 3
    - 占空比:≤ 0.5 ± 10%
    - 通信接口:增量型
    - 通信接口详细:TTL / HTL
    - 信号通道数量:6通道
    - 初始化时间:< 5 ms
    - 最大输出频率:+ 300 kHz(最高可达450 kHz)
    - 负载电流:≤ 30 mA,每通道
    - 功耗:≤ 0.5 W(无负载)
    - 供电电压范围:4.5 ... 30 V
    - 零脉冲信号:90° 电位置,逻辑门限与 A 和 B 信号同相
    - 反向极性保护:是
    - 输出短路保护:是
    - 允许的短路:对另一通道、US 或 GND 每次最多30秒
    - 使用寿命(危险失效):500年(根据 EN ISO 13849-1)

    产品特点和优势


    DBS60E-S1FK05000 具有以下几个显著特点和优势:
    - 高精度:每转5,000个脉冲,确保位置测量的准确性。
    - 宽工作温度范围:–30 °C ... +85 °C,适应各种工业环境。
    - 抗冲击和振动:250 g,3 ms(EN 60068-2-27);30 g,10 Hz ... 2,000 Hz(EN 60068-2-6),保证在恶劣条件下稳定运行。
    - 多功能信号接口:支持 TTL 和 HTL 两种通信接口,方便与其他设备集成。

    应用案例和使用建议


    DBS60E-S1FK05000 可以广泛应用于机器人、伺服电机、自动化装配线等多种场景。例如,在伺服电机控制系统中,该编码器可以提供精确的位置反馈,提高系统的控制精度。
    使用建议:
    - 确保连接电缆和接头安装牢固,避免松动导致信号不稳定。
    - 在选择附件时,根据具体应用需求选择合适的测量轮和适配器。
    - 定期检查连接部分和电源输入,确保正常工作。

    兼容性和支持


    DBS60E-S1FK05000 支持多种通信协议,包括 TTL 和 HTL。该产品与多种其他 SICK 传感器和配件兼容,提供了广泛的附件选择。SICK 提供了全面的技术支持和服务,确保客户在整个生命周期内得到必要的帮助和支持。

    常见问题与解决方案


    - 问题:输出信号不稳定。
    - 解决方案:检查电源连接和接地是否正确,确保所有接头紧固且没有接触不良。
    - 问题:无法读取脉冲信号。
    - 解决方案:确认供电电压在指定范围内,检查信号线连接是否完好。
    - 问题:信号延迟严重。
    - 解决方案:检查连接电缆长度是否过长,适当缩短电缆长度或使用低延时电缆。

    总结和推荐


    DBS60E-S1FK05000 是一款高性能的增量型编码器,具有高精度、宽工作温度范围和良好的抗冲击振动能力。其多种接口和广泛的附件选择使其能够满足各种工业应用的需求。我们强烈推荐在需要精确位置测量的应用中使用该产品。
    参考资料:SICK 官方网站及技术手册
    联系信息:SICK AG, Waldkirch, Germany, www.sick.com

1085105参数

参数
线性度 -
用于测量 -
技术 增量
最大工作供电电压 -
旋转角 -
输出类型 HTL,TTL
最小工作供电电压 -
致动器类型 -
电阻容差 -
输出 -
线性范围 -
长*宽*高 58mm(宽度)*58mm(高度)
包装方式 散装

1085105厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

1085105数据手册

厂牌 PDF简要描述 下载
SICK 位置传感器 SICK 1085105 1085105数据手册

1085105封装设计

查看详情并下载
Symbol
Footprint
3D Model
